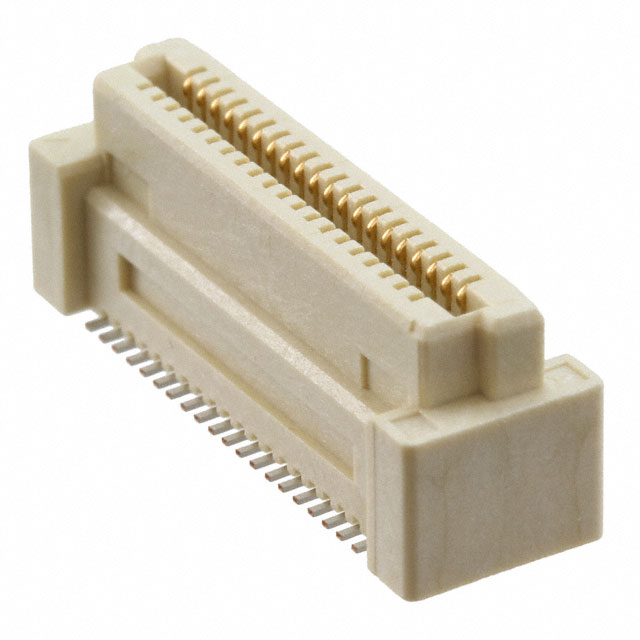

7-5179180-1

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 40pin 9mm,10mm,11mm,12mm 7.75mm 760nm 金 贴片安装
供应商型号: N-7-5179180-1
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 7-5179180-1

7-5179180-1概述

    高质量电子元器件技术手册:PCB Mount Receptacle

    产品简介


    本技术手册介绍的是TE Connectivity公司的PCB Mount Receptacle(印刷电路板安装插座)。该插座适用于垂直方向的板对板连接,配置为40位,中心线间距为0.8毫米。其镀层材料为金(Gold),采用表面贴装(Surface Mount)方式,专为信号传输设计,呈自然色(Natural),属于自由高度(Free Height)系列。

    技术参数


    - 中心线间距:0.8 mm [0.031 in]
    - 位置数量:40
    - 连接系统:板对板(Board-to-Board)
    - PCB安装方向:垂直(Vertical)
    - 电气特性:
    - 最大耐压:500 VAC
    - 绝缘电阻:2 MΩ
    - 工作电压:100 VAC
    - 接触特性:
    - 接触电流:0.5 A
    - 接触材质:铜合金(Copper Alloy)
    - 接触镀层材料:金(Gold)
    - 接触镀层厚度:0.76 µm [30 µin]
    - 使用条件:
    - 操作温度范围:-40°C 至 125°C [-40°F 至 257°F]

    产品特点和优势


    这款PCB Mount Receptacle具备多种独特的功能和优势:
    - 可堆叠性(Stackable):允许多个插座堆叠在一起,节省空间并简化组装过程。
    - 高耐压能力:最大耐压达到500 VAC,适用于需要高电压稳定性的应用场合。
    - 宽泛的工作温度范围:能够承受极端的温度变化,适用于恶劣环境下的工作。
    - 环保特性:符合欧盟RoHS和REACH标准,无卤素、低卤素材料,减少环境污染。

    应用案例和使用建议


    - 应用案例:适合用于电信设备、工业自动化、汽车电子等领域,这些领域要求可靠的信号传输和耐久性。
    - 使用建议:
    - 在焊接过程中,确保焊点均匀,避免短路或虚焊。
    - 选择合适的装配工具,以保证插针的正确对齐和压力分布均匀。
    - 定期检查连接器的状态,及时更换磨损部件,保持连接器的最佳性能。

    兼容性和支持


    该产品具有广泛的兼容性,可以与其他电子元器件和设备配合使用。例如:
    - TE Part #T4183000805-100:M12插头,5针
    - TE Part #5748025-1:9针插头,板级连接
    - TE Part #P5407601200-000:M12塑料防尘盖
    支持与维护:如需技术支持,您可以拨打+1 800 522 6752进行联系。TE Connectivity提供详细的产品文档和CAD文件下载,以便于客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:如何正确焊接插针?
    - 解决方案:采用260°C以下的回流焊工艺,确保焊点均匀且无气泡。

    - 问题二:如何保证长期可靠性?
    - 解决方案:定期检查连接器状态,如有必要,更换磨损部件,确保接触良好。

    - 问题三:如何避免电磁干扰?
    - 解决方案:合理布置线路板,采用屏蔽材料,减少外界电磁干扰。

    总结和推荐


    综合来看,这款PCB Mount Receptacle在耐压能力、工作温度范围和环保特性等方面表现出色。特别适合电信设备、工业自动化和汽车电子领域的应用。我们强烈推荐此产品,因其具备优秀的可靠性和兼容性,能够在复杂多变的应用环境中提供稳定的信号传输。
    如需进一步了解或购买,请访问TE Connectivity官方网站获取更多信息和样品。

7-5179180-1参数

参数
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 7.75mm
针脚数 40pin
接合堆叠高度 9mm,10mm,11mm,12mm
触头镀层厚度 760nm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7-5179180-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-5179180-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 7-5179180-1 7-5179180-1数据手册

7-5179180-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.438 ¥ 20.723
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 10361.5
