5-103765-3

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 3A 760nm 金 黑色 通孔安装 7.21mm(长度)*9.58mm(高度)
供应商型号: 5-103765-3
供应商: Master
标准整包数: 25

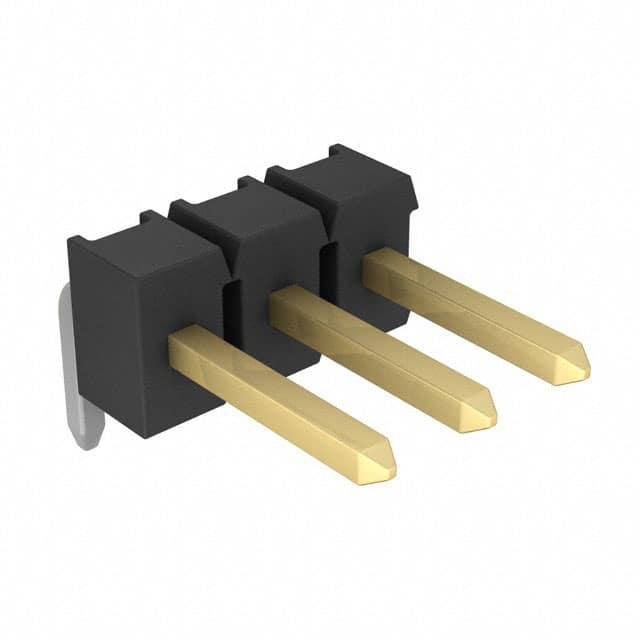

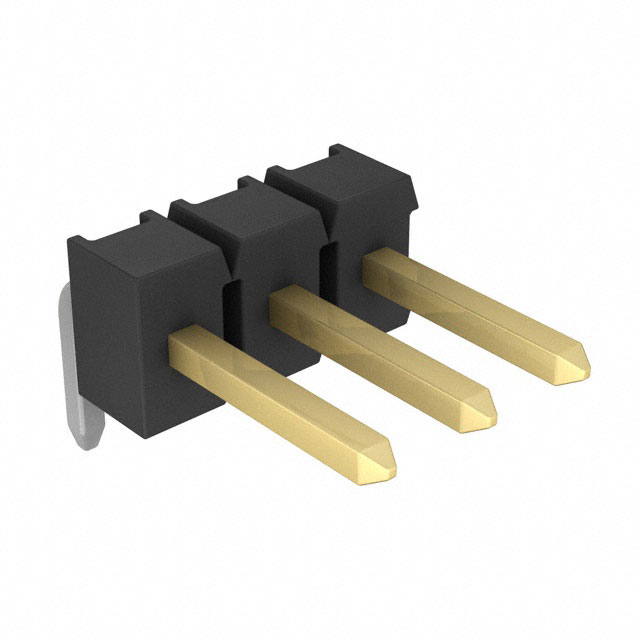

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103765-3

5-103765-3概述


    产品简介


    本文将介绍一种电子元器件——PCB Mount Header(印刷电路板连接器),型号为5-103765-3。这种连接器主要用于实现板对板连接,具有右角度PCB安装导向,支持3个位置,间距为2.54毫米。它被广泛应用于各种需要进行信号传输的场合,如工业自动化、消费电子、通讯设备等领域。产品采用黑色彩色处理,并且在电气特性和机械结构上具有良好的性能。

    技术参数


    - 基本配置
    - 连接器系统:板对板
    - 安装导向:直角
    - 连接器装配类型:PCB插针座
    - 行数:1行
    - 位置数:3位
    - 接触点特征
    - 插针材料:铜合金
    - 接触表面镀层材料:金,厚度0.76微米
    - 接触区域镀层材料:锡
    - 终端材料厚度:2.54 – 5.08微米
    - 操作环境
    - 焊接终端方法:通孔焊接
    - 工作温度范围:-40°C至+85°C
    - 工作湿度范围:20%至90%

    - 电气特性
    - 电流承载能力:最大3安培
    - 电气绝缘等级:UL 94V-0阻燃等级
    - 印刷电路板厚度:建议1.57毫米

    - 兼容标准
    - 符合欧盟RoHS指令(2011/65/EU)和中国RoHS指令
    - 符合欧盟ELV指令(2000/53/EC)
    - 符合欧盟REACH法规(EC No. 1907/2006)

    产品特点和优势


    - 高可靠性:采用金镀层设计,确保长期可靠性和耐久性。
    - 高电流承载能力:能够承载最大3安培电流,适用于多种高电流应用场合。
    - 环境适应性强:满足宽广的工作温度范围和湿度条件,适合严苛环境下的使用。
    - 易于焊接:采用通孔焊接技术,便于集成到现有系统中。

    应用案例和使用建议


    - 应用案例:该产品在工业控制系统中被广泛应用于各种传感器和执行器的信号传输,例如在自动控制设备中作为信号连接器。
    - 使用建议:在使用时,需注意匹配正确的印刷电路板厚度以保证可靠性和稳定性。对于高电流应用场景,建议配合散热措施以防止过热。

    兼容性和支持


    - 兼容性:此产品可与多种标准的电路板和其他连接器配套使用,提供广泛的适用性。
    - 支持和服务:TE Connectivity提供了全面的技术支持服务,包括电话咨询(+1 800 522 6752)和技术文档下载,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何检查连接器的焊接质量?
    答:可以通过目测检查焊接部位是否有明显的焊锡堆积,使用放大镜检查是否有虚焊现象。

    2. 问:该产品是否能承受高湿度环境?
    答:是的,产品具有良好的抗湿性,在高湿度环境下仍能保持稳定工作。

    3. 问:如何确认该产品是否符合RoHS标准?
    答:请参考产品的合规性文档,这些文档可以在TE网站的产品页面中找到。

    总结和推荐


    综上所述,5-103765-3型号的PCB Mount Header凭借其高性能和可靠的特性,非常适合在需要高电流承载能力和稳定性的环境中使用。其广泛的适用性、良好的兼容性和专业的技术支持使其成为市场上同类产品中的佼佼者。我们强烈推荐使用这款产品,尤其是对稳定性要求较高的工业自动化项目和消费电子产品设计中。

5-103765-3参数

参数
颜色 黑色
触头镀层 - 配接
防护等级 -
额定电流 3A
排数 1
触头镀层厚度 - 配接 760nm
针脚数 3pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
长*宽*高 7.21mm(长度)*9.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5-103765-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103765-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103765-3 5-103765-3数据手册

5-103765-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.2563 ¥ 18.7602
500+ $ 2.1522 ¥ 17.6244
1000+ $ 2.1206 ¥ 17.3652
2500+ $ 1.1183 ¥ 9.1578
5000+ $ 0.768 ¥ 6.2895
7500+ $ 0.7533 ¥ 6.1685
10000+ $ 0.7533 ¥ 6.1685
库存: 500
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 469
