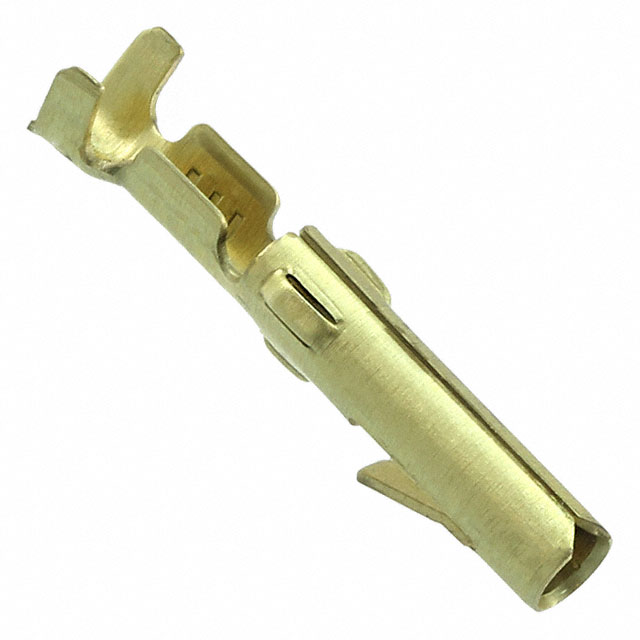

61314-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 18-24 AWG 压入式 17.7mm(长度)*3.7mm(高度)
供应商型号: WES-61314-2
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 61314-2

61314-2概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一种紧凑型电源电路连接器,专为家电中的电源电路设计,特别是用于燃气电器。这种连接器的设计具有四个独特的键控类型,有助于防止误配,并简化装配过程。每个键控类型对应不同的颜色编码,方便快速识别。

    技术参数


    - 中心线间距: 5.0 mm
    - 接触点: 预搪锡铜合金材质
    - 额定电压: 300 VAC(最大150 VAC,如果圆尺寸≤3 mm)
    - 额定电流: 最大10A(适用于16 AWG导线和2个接触点)
    - 适用导线范围: 24-16 AWG
    - PCB板厚度: 1.6 mm
    - 操作温度范围: -30°C至+105°C
    - 材料和表面处理: 带锁片的塑料外壳(UL94V-0,6/6尼龙,玻璃填充,黑色)

    产品特点和优势


    - 紧凑设计: 19.4 mm的对接高度使连接器更加紧凑。
    - 易装配性: 清晰的咔嗒声让接触插入更轻松。双锁片设计保证了完整的接触插头加载。
    - 防缠绕设计: 锁扣周围有壁保护,防止电线缠绕。
    - 气泡释放设计: 连接器设计可以释放灌封过程中产生的气泡。
    - 环保认证: 通过UL和CSA认证,符合RoHS标准。
    - 减少错误装配: 四种键控机制不仅提高了装配效率,还防止了错误装配。

    应用案例和使用建议


    - 家用电器: 如燃气炉、洗衣机等。四种键控颜色有助于在复杂环境下进行快速盲插。
    - 家电组装: 简化了采购和库存控制,减少了所需的零件种类。
    使用建议:
    - 在使用前,确保所有部件都符合所需的标准。
    - 确保导线和接触点正确匹配,以达到最佳效果。

    兼容性和支持


    - 本产品可与其他5.0 mm标准组件兼容,提供了丰富的配件选择。
    - 技术支持可以通过Tyco Electronics的全球热线获得。

    常见问题与解决方案


    - 问题: 插入时接触不良
    - 解决方案: 检查是否正确插入,并确认是否需要清洁或更换接触点。
    - 问题: 气泡释放不完全
    - 解决方案: 检查连接器和PCB板之间的气密性,确保灌封工艺正确。

    总结和推荐


    5.0 mm Power Key Connectors 是一款高效的电源连接器,适用于家用电器特别是燃气器具。其设计紧凑、易于装配且具有多重防护措施,使其在市场上具备很强的竞争优势。推荐使用这款连接器来提高家电的安全性和可靠性。
    通过以上的详细介绍和分析,这款连接器无疑能够满足用户在各种应用场景下的需求。

61314-2参数

参数
线规 18-24 AWG
触头镀层 -
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
长*宽*高 17.7mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

61314-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61314-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 61314-2 61314-2数据手册
