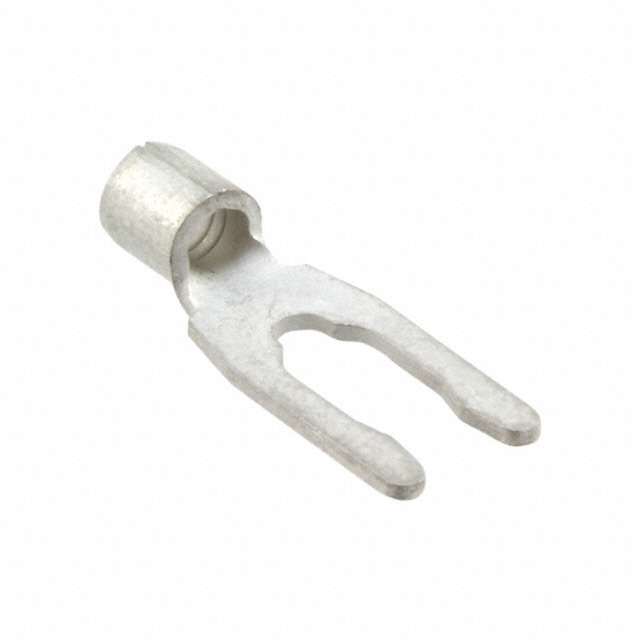

53006-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 16-22AWG Phosphor Bronze 14.63mm Tin Loose
供应商型号: N-53006-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53006-1

53006-1概述

    电子元器件技术手册:弹簧叉形端子

    产品简介


    本文将详细介绍一款弹簧叉形端子(型号:53006-1),该产品适用于22至16号AWG线径,配备6号或M3.5安装螺钉。这款叉形端子采用无绝缘设计,具备稳定的机械连接能力和出色的电气性能,广泛应用于各类电气连接场合,如工业自动化、汽车制造及家电等领域。

    技术参数


    - 安装螺钉尺寸:#6, M3.5
    - 导线尺寸范围:509 – 3260 CMA
    - 叉形端子类型:弹簧叉形端子
    - 端子类型:闭口
    - 终端方向:直角
    - 镀层材料:锡
    - 安装螺钉直径:3.51 mm [0.138 in]
    - 舌片厚度:0.79 mm [0.031 in]
    - 产品长度:14.63 mm [0.576 in]
    - 端子内部直径:1.65 mm [0.065 in]
    - 绝缘选项:无绝缘
    - 操作温度范围:170°C [338°F]

    产品特点和优势


    1. 弹簧叉形设计:能够提供持久可靠的电接触,无需频繁维护。
    2. 无绝缘设计:简化装配过程,提高工作效率。
    3. 高可靠性:适合恶劣环境下的稳定运行,具有良好的耐热性和抗腐蚀性。
    4. 机械强度:通过封闭式端子和厚实的舌片设计,确保连接牢固可靠。
    5. 广泛适用性:适用于铜基材料和镀锡导线,覆盖多种应用场景。

    应用案例和使用建议


    该弹簧叉形端子可以用于各种电气连接,特别是在需要长期稳定性的场合。例如,在工业自动化设备中,这种端子可以确保传感器和控制器之间的可靠连接。此外,在汽车制造领域,该端子可用于电池组和其他高压系统中的连接。
    使用建议:
    1. 正确选择导线尺寸:确保所使用的导线尺寸在509 – 3260 CMA范围内,以达到最佳性能。
    2. 环境适应性:考虑到产品的工作温度范围为170°C,适用于高温环境,如发动机舱内。
    3. 组装注意事项:使用时应注意确保螺钉安装到位,以保持良好的接触状态。

    兼容性和支持


    - 兼容性:该产品适用于铜基材料和镀锡导线,具有广泛的兼容性。
    - 支持服务:如有任何技术支持需求,可拨打+1 800 522 6752,我们的专业团队将为您提供全面的技术支持和服务。

    常见问题与解决方案


    1. 问题:如何确定正确的导线尺寸?
    - 解决方案:请参考产品手册中的导线尺寸范围(509 – 3260 CMA)。
    2. 问题:如何保证电气连接的可靠性?
    - 解决方案:确保螺钉完全紧固,并定期检查接触点的状况。
    3. 问题:产品在高温环境下的表现如何?
    - 解决方案:产品可在高达170°C的环境中稳定运行,确保长期可靠的电气连接。

    总结和推荐


    总体而言,53006-1型弹簧叉形端子凭借其优良的设计、广泛的兼容性和优异的电气性能,在多种应用场景中表现出色。它不仅具备持久可靠的连接能力,还提供了方便快捷的安装方式。因此,对于需要在高温环境下进行稳定电气连接的应用场合,我们强烈推荐使用这款弹簧叉形端子。无论是工业自动化还是汽车制造,都能满足您的需求。

53006-1参数

参数
长*宽*高 14.63mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
