806809-000

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-806809-000
供应商: 期货订购
标准整包数: 375

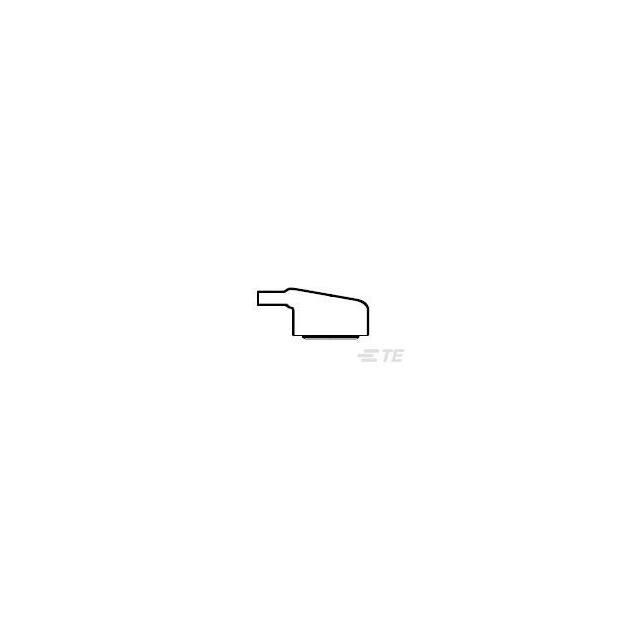

TE CONNECTIVITY 热缩管 806809-000

806809-000概述

    # TE Connectivity - 热缩成型部件(-25材料)技术手册解读

    产品简介


    TE Connectivity 提供的热缩成型部件(-25材料)是一种用于电缆系统的创新型电子元器件,主要用于军事车辆的电缆及线束密封与应力释放。这类部件与 DR-25 管材及 S1125 胶粘剂配合使用,构成完整的电缆束系统解决方案。该产品具有卓越的化学和物理耐久性,在极端温度和恶劣环境中表现优异,适用于广泛的工业和军用场合。
    主要功能
    - 提供密封和应力释放功能,特别是在连接器和电缆接头处。
    - 在-75°C至150°C的温度范围内保持稳定性能。
    - 抵抗多种高温流体介质的侵蚀,如航空燃油、液压油和汽车汽油。
    应用领域
    - 军事车辆:如坦克、舰船和飞机的电缆系统。
    - 工业设备:需要高温和化学腐蚀防护的工业线缆系统。
    - 民用航空及其他高可靠性要求的场合。

    技术参数


    以下为关键的技术参数和性能指标:
    | 参数名称 | 值 |

    | 安装温度范围 | ≥135°C(275°F) |
    | 使用温度范围 | -75°C 至 150°C (-103°F 至 302°F) |
    | 最小拉伸强度 | 15 MPa |
    | 最小断裂伸长率 | 350% |
    | 密度 | ≤1.5 g/cm³ |
    | 燃烧时间 | ≤120 秒 |
    | 电绝缘强度 | ≥8 MV/m |
    支持的流体环境
    - 航空燃油(JP-4)
    - 液压油(MIL-H-6083)
    - 柴油燃料(VV-F-800 No 2)
    - 汽车汽油(MIL-G-3056)

    产品特点和优势


    1. 高可靠性:能够在极端环境下保持性能稳定,特别是在-75°C至150°C的宽温区。
    2. 多重保护:不仅提供机械保护,还具备化学防腐和热老化能力。
    3. 适用广泛:通过与多种电缆附件配套,满足不同场景下的需求。
    4. 设计优化:采用半刚性结构,便于安装且减少对线缆的压力。

    应用案例和使用建议


    应用案例
    - 在军事车辆中用于装甲车辆电缆接头的密封和保护。
    - 在飞机引擎舱内,防止由于高温和燃油泄漏导致的损坏。
    使用建议
    1. 正确选择尺寸:根据实际电缆直径和形状选择合适的型号,确保最佳密封效果。
    2. 控制安装温度:推荐安装温度为175°C,以避免过早收缩影响性能。
    3. 定期检查维护:在高湿度或腐蚀性环境中,定期检查部件是否有老化迹象。

    兼容性和支持


    兼容性
    - TE Connectivity 提供的其他 -25 配件,如 DR-25 管材和 S1125 胶粘剂。
    - 符合多个国际标准,包括 MIL-STD、DEF STAN 和 SAE 标准。
    厂商支持
    TE Connectivity 提供详尽的技术文档和支持服务,涵盖安装指导、故障排除和维修保养建议。此外,全球技术支持热线可随时解答用户的疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后密封效果不佳 | 确保安装温度达到推荐值,重新检查安装工艺。 |
    | 长期使用后出现裂纹 | 检查是否超出产品使用温度范围或接触了不兼容的化学物质。 |
    | 遇到未知材料反应 | 参考材料兼容性测试结果,更换适配的材料组合。 |

    总结和推荐


    综合评估
    TE Connectivity 的 -25 系列热缩成型部件在性能和可靠性方面表现出色,特别适合高要求的应用场景。其独特的流体抗性、宽温域适应能力和标准化设计使其成为市场上的佼佼者。
    推荐使用
    对于需要高性能电缆保护和应力释放的工业和军用项目,我们强烈推荐选用 TE Connectivity 的 -25 热缩成型部件。这些部件能够显著提升系统寿命并降低维护成本。
    通过本文的技术解读,希望读者能更全面地了解该产品的特性和适用场景,为实际应用提供有价值的参考。如果您有进一步的需求或疑问,欢迎联系我们的技术支持团队获取更多帮助!

806809-000参数

参数
零件状态 在售
包装方式 盒装

806809-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

806809-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY 806809-000 806809-000数据手册

806809-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
