2-35109-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 2-35109-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2-35109-1

2-35109-1概述


    产品简介

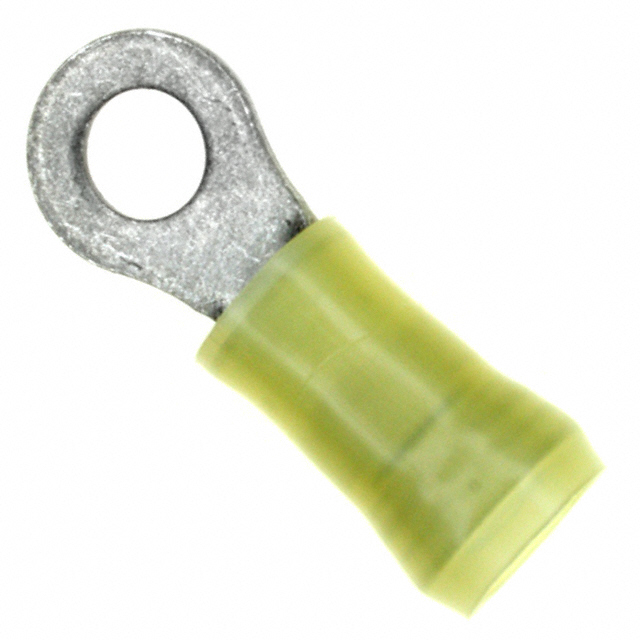

    2-35109-1 闭式环舌端子 是一种广泛应用于电气连接中的电子元器件。它适用于12至10 AWG(美国线规)的电线,且适合直径为5毫米(0.197英寸)的#10型号螺栓。这款端子采用封闭式筒形设计,直向安装,表面镀锡,部分绝缘。它主要用于工业、汽车和家用电器等领域,确保可靠的电气连接。

    技术参数


    - 产品类型: 闭式环舌端子
    - 螺栓尺寸: #10
    - 电线范围: 5180 - 13100 CMA
    - 电压等级: 300 V
    - 重量: 2.789 克
    - 安装方式: 直向
    - 表面处理: 镀锡
    - 筒型: 封闭式
    - 适用绝缘直径范围: 3.81 - 6.35 毫米(0.15 - 0.25 英寸)
    - 适用绝缘直径(最大): 6.35 毫米(0.25 英寸)
    - 螺栓直径: 5 毫米(0.197 英寸)
    - 舌厚: 0.79 毫米(0.031 英寸)
    - 长度: 27.5 毫米(1.08 英寸)
    - 工作温度范围: 105 °C(221 °F)

    产品特点和优势


    - 封闭式筒形设计:有效防止尘埃和湿气侵入,提高电气连接的可靠性。
    - 直向安装:方便快捷,易于操作。
    - 镀锡表面:具有良好的导电性和抗腐蚀性,延长使用寿命。
    - 部分绝缘:减少相邻线路间的短路风险,提高安全性。
    - 轻量化设计:重量仅为2.789克,便于安装和维护。

    应用案例和使用建议


    应用案例
    此款端子适用于多种电气设备,如工业控制柜、电源系统、电动汽车充电站等。例如,在电动汽车充电站中,这些端子可以确保充电接口的可靠连接,避免因接触不良导致的故障。
    使用建议
    - 在安装时,确保螺栓和电线之间的连接紧固,以避免松动造成的安全隐患。
    - 使用前检查端子的绝缘层,确保无破损或老化现象。
    - 定期对电气连接进行检查和维护,以保证长期稳定的工作状态。

    兼容性和支持


    - 兼容性: 可以与直径为5毫米(0.197英寸)的#10螺栓配套使用。
    - 包装: 每包2500个,采用带装方式。
    - 合规性: 本产品符合欧盟RoHS、ELV及中国RoHS标准,不含任何限制物质。

    常见问题与解决方案


    1. 问题: 端子在安装后出现松动。
    - 解决方案: 重新检查并确保螺栓紧固。
    2. 问题: 连接处电阻过大。
    - 解决方案: 清理连接点并重新安装端子。
    3. 问题: 绝缘层损坏。
    - 解决方案: 更换新的端子,避免绝缘失效造成安全问题。

    总结和推荐


    综上所述,2-35109-1 闭式环舌端子具备出色的电气性能和可靠性,适合多种应用场景。其封闭式设计和镀锡表面使其在各种环境下都能保持稳定的性能。强烈推荐使用此款端子以确保电气连接的安全性和稳定性。
    如果您有任何疑问或需要技术支持,请拨打免费电话:+1 800 522 6752。

2-35109-1参数

参数
长*宽*高 27.5mm*9.53mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,卷带包装
