T4162223004-002

产品分类: 圆形线缆
厂牌: TE CONNECTIVITY

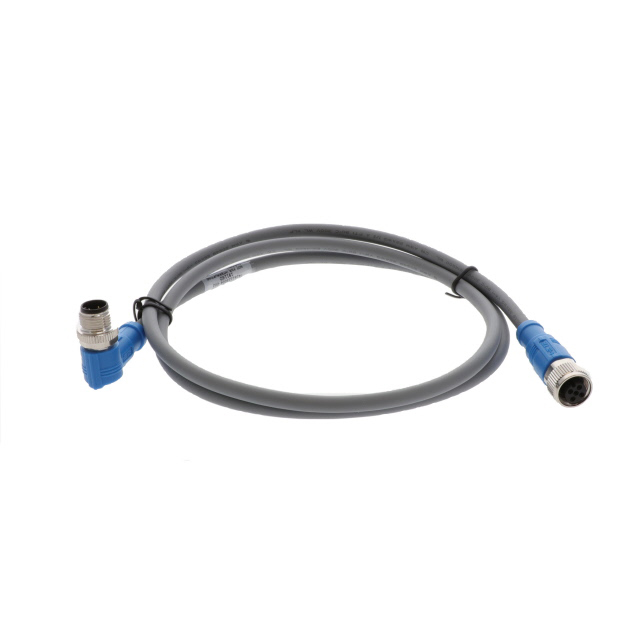

产品描述: M12 A-Code 公端直角接母端直线束为 2 至 5 针 PUR/PVC 屏蔽和非屏蔽电缆,最长 10 米。
供应商型号: N-T4162223004-002
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形线缆 T4162223004-002

T4162223004-002概述


    产品简介


    M8/M12电缆组件
    M8/M12电缆组件专门设计用于传感器、机器人和生产设备等应用领域,在这些应用中可能会遭遇极端温度和恶劣环境。此外,它们也非常适合非工业应用中需要紧凑、坚固且可靠的连接,以抵抗严苛环境因素的情况。TE公司提供了一整套解决方案,包括屏蔽和非屏蔽电缆组件选项,旨在帮助客户轻松连接到先进的工业网络。新产品线符合IP67防护等级,能够防止灰尘和水的侵入;同时也能抵御电磁辐射、化学品和机械应力,这些都是工业环境中常见的威胁。
    主要功能和应用领域:
    - 主要功能:确保可靠连接、耐久性强、适用范围广。
    - 应用领域:工业通讯、工业机械、工业自动化、机器人、机床、半导体制造、气动和传感器阀门的制造、过程控制系统、视觉系统、电子产品制造等。

    技术参数


    机械参数:
    - 耐用性:100次循环
    - 防护等级:IP67
    - 温度范围:
    - PVC固定:-40°C至+80°C
    - PVC柔性:-25°C至+80°C
    - PUR固定:-10°C至+80°C
    - PUR柔性:-5°C至+80°C
    电气参数:
    - 电压等级:
    - M12:4方式下为250V,5方式下为60V,多于5方式时为30V
    - M8:3方式时为60V,4和5方式时为30V
    - 电流等级:
    - M12 A编码2-5方式时为4A,6-8方式时为2A
    - M8:3A
    - 绝缘电阻:最小100MΩ
    材料参数:
    - 接触:黄铜、金镀层
    - 螺母:黄铜、镍镀层
    - 密封圈:硅橡胶
    - 弹簧:不锈钢
    - 注塑成型:TPU
    - 外壳:PA
    - 电缆护套材料:PVC或PUR
    标准与应用:
    - 产品规范:108-106140
    - 应用规范:114-137144(M12), 114-137144-1(M8)
    - UL标准:UL2238
    - IEC 61076-2-101:M12螺纹锁紧细节规范
    - IEC 61076-2-104:M8螺纹锁紧或卡口锁紧细节规范
    - IEC 60512:电子设备机电组件基本测试程序和测量方法
    - IEC-60529:外壳防护等级(IP代码)

    产品特点和优势


    特点:
    - IP67防护等级,可防尘防水。
    - 提供过模塑PVC或PUR电缆组件,有屏蔽和非屏蔽版本。
    - 包含A编码。
    - M12针数:2、3、4、5、8孔
    - M8针数:3、4孔
    - 单端和双端M8/M12电缆组件
    - 提供多种长度(0.5米、1米、1.5米、3米、5米、7米、10米)
    优势:
    - M12电缆组件达到IP67密封标准,并在TE工厂进行测试,避免错误接线的可能性,确保连接可靠性。
    - 在恶劣环境下减少停机时间,提供可靠的工业标准解决方案,包括快速转接和原型电缆组件。
    - 完整的解决方案提供定制和通用市场电缆组件,便于一站式购物,降低总体拥有成本(TCO)。

    应用案例和使用建议


    应用场景:
    - 工业通信
    - 工业机械
    - 工业自动化
    - 机器人
    - 机床
    - 半导体制造
    - 气动和传感器阀门的制造
    - 过程控制系统
    - 视觉系统
    - 电子产品制造
    使用建议:
    - 根据具体的应用需求选择适当的电缆长度和材质(PVC或PUR)。
    - 对于需要屏蔽抗干扰的应用,建议选用屏蔽型电缆组件。
    - 根据环境温度条件选择适合的电缆护套材料(如在高温环境下使用PUR材料)。
    - 在安装过程中,遵循产品手册中的接线图进行正确接线以确保信号传输的稳定性。

    兼容性和支持


    TE公司提供了广泛的产品组合,可以满足各种行业标准的要求。其M8/M12电缆组件可与公司的男性/女性连接器和I/O模块配合使用,实现无缝集成。制造商还提供了全面的支持和维护服务,包括技术支持、培训、产品定制等,以帮助客户顺利使用并维护这些组件。

    常见问题与解决方案


    问题一:
    Q: 如何识别正确的电缆组件类型?
    A: 通过查看产品描述中的编码、位置、类型、材料和屏蔽情况来确认所需电缆组件的具体型号。
    问题二:
    Q: 电缆在低温下的表现如何?
    A: PVC和PUR材质的电缆具有不同的温度范围。PVC适用于-40°C至+80°C(固定),-25°C至+80°C(柔性);而PUR适用于-10°C至+80°C(固定),-5°C至+80°C(柔性)。请根据具体应用选择合适的材料。
    问题三:
    Q: 电缆组件是否易于更换?
    A: 是的,由于采用了标准化的设计,这些电缆组件通常易于更换,只需使用适当的工具即可完成安装或拆卸操作。

    总结和推荐


    综上所述,TE公司生产的M8/M12电缆组件具备IP67防护等级,具有出色的耐用性和稳定性。无论是在工业环境还是其他严苛条件下,这些组件都能表现出色。其丰富的种类和长度选择使得用户可以根据具体需求进行灵活配置。因此,我们强烈推荐使用TE公司的M8/M12电缆组件,相信它能为您提供所需的高性能连接解决方案。

T4162223004-002参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

T4162223004-002厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T4162223004-002数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形线缆 TE CONNECTIVITY T4162223004-002 T4162223004-002数据手册

T4162223004-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 21.4226 ¥ 182.0921
13+ $ 20.4558 ¥ 173.8743
25+ $ 19.9002 ¥ 169.1517
50+ $ 19.5432 ¥ 166.1172
库存: 67
起订量: 5 增量: 1
