794137-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 锡 18-22 AWG 压入式 16.74mm(长度)*3.81mm(高度)
供应商型号: 18E8-794137-1
供应商: 云汉优选
标准整包数: 4500
TE CONNECTIVITY 矩形连接器 - 触头 794137-1

794137-1概述


    产品简介

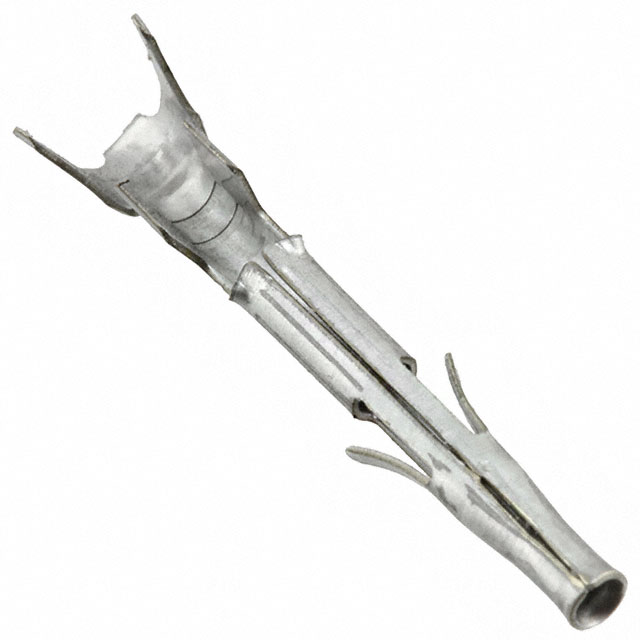

    TE Connectivity 794137-1 插座接触件
    TE Connectivity 的 794137-1 插座接触件是一款适用于电源连接器的产品。它具有22至18 AWG(美国线规)的电线尺寸范围,能够处理0.33至0.82平方毫米的导线面积。该接触件采用压接方式,主体材料为黄铜,镀锡处理,确保了其良好的导电性和耐用性。这款插座接触件特别适用于需要承受恶劣环境的应用场合,如工业自动化、汽车制造和通信系统等领域。

    技术参数


    - 电线尺寸:22 – 18 AWG
    - 导线面积:0.33 – 0.82 mm²
    - 插针直径:1.57 mm [0.062 in]
    - 镀锡厚度:2.54 µm [100 µin]
    - 接触电阻:符合行业标准
    - 耐温范围:-55 – 105 °C [-67 – 221 °F]
    - 绝缘直径范围:1.5 – 2.39 mm [0.059 – 0.094 in]
    - 连接类型:压接型
    - 材料:黄铜镀锡
    - 兼容标准:CSA、UL 认证
    - 包装数量:4500个
    - 包装方法:盘式

    产品特点和优势


    独特功能和优势:
    - 高可靠性:黄铜镀锡材料使得接触件具备优秀的导电性和长期稳定性。
    - 宽温度范围:能够在极端环境下稳定工作,适用于各种苛刻的应用场合。
    - 易于安装:采用压接方式,安装简便且牢固可靠。
    - 高强度绝缘层:可以适应多种不同直径的绝缘层,提高了适用性和灵活性。
    - 广泛的兼容性:与多种标准电线和电缆兼容,提高了在多种应用中的通用性。

    应用案例和使用建议


    应用案例:
    这款接触件常用于需要高电流传输和可靠连接的应用场合,例如工业自动化系统中的电机控制、汽车制造业中的电池连接以及通信系统中的信号传输。
    使用建议:
    - 在选择电线时,请确保其规格符合接触件的电线尺寸要求。
    - 安装过程中,应确保电线正确压接到位,以保证良好的接触性能。
    - 定期检查接触点,确保没有腐蚀或氧化,以保持其最佳性能。

    兼容性和支持


    兼容性:
    该接触件与其他标准电线和电缆兼容,如CSA和UL认证的电线。此外,它还兼容多种工具和设备,如TE Connectivity 提供的相关压接工具和安装工具。
    支持和服务:
    TE Connectivity 提供了全面的技术支持和售后服务,包括技术支持热线(+1 800 522 6752)以及详细的产品文档和指导手册。这些资源可以帮助用户更好地了解产品的使用方法和维护技巧。

    常见问题与解决方案


    常见问题及解决方案:
    1. 接触不良:可能是由于电线未正确压接到位导致的。请重新压接电线并确保其牢固。
    2. 接触件过热:可能是因为电线尺寸不匹配造成的。请确认所使用的电线尺寸符合接触件的要求。
    3. 接触件损坏:可能是由于安装不当或过度弯曲导致的。请确保按照正确的安装步骤进行操作。

    总结和推荐


    综合评估:
    TE Connectivity 的 794137-1 插座接触件是一款高性能的电源连接器部件,具有出色的可靠性、耐温性和易用性。其广泛的应用范围和兼容性使其成为多种行业的理想选择。
    推荐使用:
    综上所述,该接触件适用于需要高电流传输和可靠连接的应用场合。如果你需要一个能够在苛刻环境下工作的高品质电源接触件,TE Connectivity 的 794137-1 插座接触件将是你的不二之选。其可靠的性能、简便的操作和全面的支持服务使其在市场上具有极高的竞争力。

794137-1参数

参数
触头镀层厚度 -
类型 带印记
线规 18-22 AWG
触头镀层
触头端接 压接
长*宽*高 16.74mm(长度)*3.81mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

794137-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794137-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 794137-1 794137-1数据手册

794137-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
