2069838-5

厂牌: TE CONNECTIVITY
产品描述: Conn LGA Socket SKT ST Kit
供应商型号: N-2069838-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 用于IC/晶体管的插座 - 配件 2069838-5

2069838-5概述


    产品简介


    TE Connectivity的表面贴装LGA插座专为Intel® Core™ i7 LGA 1156处理器设计。该插座采用焊接球接触件实现表面安装,而顶面则提供了悬臂梁接口以与封装对接。内置杠杆机构(ILM)产生Z轴压缩负载。加固板能够消除压缩过程中PCB板的弯曲。这些插座已经通过了Intel设计指南的验证。

    技术参数


    - 电气特性
    - 低水平接触电阻:最大平均值为22毫欧姆。
    - 绝缘电阻:最小值为800兆欧姆(500V DC时)。
    - 机械特性
    - 标称偏转:0.45毫米。
    - 耐久性:30个周期。
    - 杠杆操作力:最大为49N(相当于5公斤力)。
    - 材料
    - 插座组件
    - 接触件:铜合金,接触区镀金。
    - 基座外壳:UL94V-0级别的高温热塑塑料。
    - ILM负载板和杠杆:不锈钢。
    - ILM框架、ILM螺钉和肩螺钉:钢。
    - ILM绝缘体:聚碳酸酯。

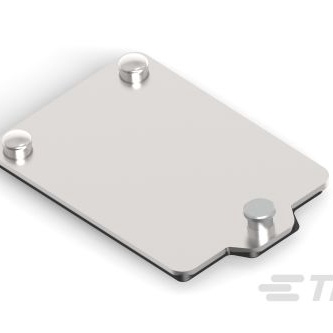

    - 后盖组件:镀锌或镍化钢。
    - 后盖绝缘体:聚碳酸酯。

    产品特点和优势


    - 高可靠性:符合Intel的设计标准,确保了高可靠性和长期稳定性。
    - 高效装配:插座结构设计便于高效的表面贴装。
    - 易于操作:内置杠杆机构使插拔操作变得简单易行。
    - 多种选择:提供不同种类的后盖(锌或镍镀层),满足不同需求。

    应用案例和使用建议


    - 应用场景:
    - 台式计算机。
    - 低端服务器。

    - 使用建议:
    - 在安装过程中,确保所有配件都正确安装,以防止电气连接问题。
    - 使用前,先检查绝缘电阻,确保达到规定标准。
    - 长期运行后,建议进行定期检查和维护,特别是对接触部位的清洁和润滑。

    兼容性和支持


    - 兼容性:该产品与Intel LGA 1156系列处理器完全兼容。
    - 技术支持:TE Connectivity提供全方位的技术支持服务。可通过官网或指定电话号码联系技术支持中心,获得最新的产品文档和应用指导。

    常见问题与解决方案


    - Q: 安装过程中遇到接触不良怎么办?
    - A: 确保接触点干净,无氧化物或其他杂质。重新调整ILM杠杆,确保正确的压力和偏转。
    - Q: 如何延长产品的使用寿命?
    - A: 定期检查并清洁接触部位,保持接触件的光滑。避免在极端温度下长时间运行。

    总结和推荐


    总体而言,TE Connectivity的LGA 1156插座是一款高可靠性和高效率的产品,适用于台式计算机和低端服务器。其独特的设计和优质的材料使其在市场上具有较强的竞争力。我们强烈推荐该产品给需要高性能计算平台的用户。

2069838-5参数

参数
安装方式 支架安装
零件状态 在售
包装方式 盒装,散装,托盘

2069838-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2069838-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 用于IC/晶体管的插座 - 配件 TE CONNECTIVITY 2069838-5 2069838-5数据手册

2069838-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
