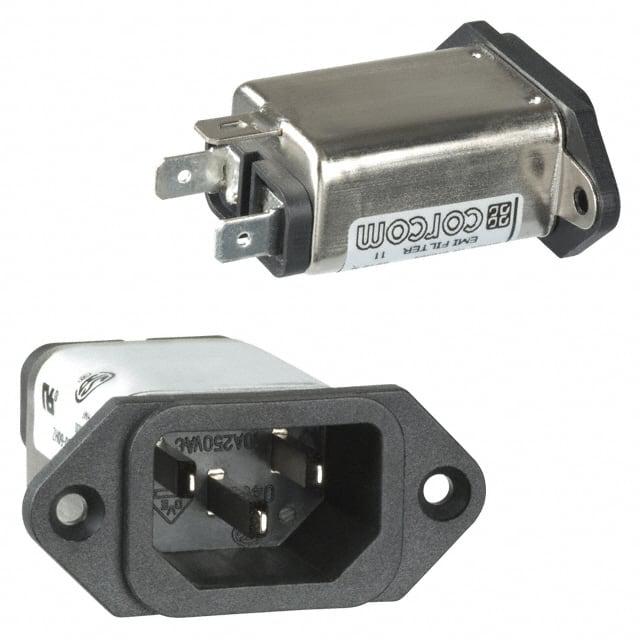

6EEA1

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI 50Hz/60Hz 6A 250VAC Faston Panel Mount
供应商型号: TS-6EEA1
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 6EEA1

6EEA1概述

    电子元器件技术手册:成本效益型EMI电源输入滤波器

    产品简介


    EEA和EEB系列是成本效益型电磁干扰(EMI)电源输入滤波器,采用IEC 60320-1 C14接口。它们具有紧凑的设计,可提供基本的抑制功能,适用于广泛的电子设备。这些滤波器具有与EF系列相同的性能,且有三种终端配置可供选择,方便不同应用场合下的灵活安装。这些滤波器特别适用于医疗设备等需要低泄漏电流的应用环境。

    技术参数


    - 电压:最大250 VAC
    - 频率:50/60 Hz
    - 电流范围:1A到10A
    - 工作温度范围:-10°C到+40°C
    - 泄漏电流:
    - @ 120 VAC 60 Hz: 0.22 mA
    - @ 250 VAC 50 Hz: 0.38 mA
    - 隔离耐压:
    - 线路到地:2250 VDC
    - 线路到线路:1450 VDC

    产品特点和优势


    - 紧凑设计:单级EMI滤波器设计,节省空间,便于集成。
    - 高性能:两元件电路设计提供了卓越的抑制能力,特别是在差分模式下。
    - 高可靠性:满足多种认证标准,如UL、CSA和VDE,确保长期稳定运行。
    - 医疗适用性:低泄漏电流设计使其特别适合医疗应用,保证安全性。

    应用案例和使用建议


    EEA和EEB系列广泛应用于各种设备,例如计算机、工业控制设备和通信设备。具体应用示例包括计算机电源供应器、通信设备以及工业控制系统等。在使用时,建议根据设备的功率需求和应用环境选择合适的电流等级。同时,考虑到工作环境的温度变化,应合理计算额定电流以保证设备安全稳定运行。

    兼容性和支持


    这些滤波器支持多种终端配置,包括后部接线和底部接线方式。此外,还提供PC板引脚型号,以便于电路板集成。厂商提供全面的技术支持和服务,包括在线帮助和电话支持等。

    常见问题与解决方案


    - 问题:设备在高环境温度下运行电流不足。
    - 解决方案:参照公式Io = Ir (85 - Ta) / 45,合理调整额定电流以适应高温环境。
    - 问题:设备在低频环境下出现异常噪声。
    - 解决方案:检查滤波器的安装是否正确,必要时更换为更高性能的滤波器型号。
    - 问题:设备的泄漏电流超出规定值。
    - 解决方案:检查接线是否正确,必要时更换为低泄漏电流版本。

    总结和推荐


    EEA和EEB系列电源输入滤波器凭借其紧凑设计、高性能和广泛应用的优势,在各类电子设备中表现出色。这些滤波器不仅符合严格的行业标准,还能有效保护设备免受电磁干扰的影响。强烈推荐用于对EMI抑制有严格要求的医疗、工业和通信设备中。
    综上所述,EEA和EEB系列电源输入滤波器是电子设备中不可或缺的重要组件,具有出色的性价比和市场竞争力。

6EEA1参数

参数
长*宽*高 54.6mm*50.3mm*20.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

6EEA1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6EEA1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 6EEA1 6EEA1数据手册

6EEA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
