5-103672-2

厂牌: TE CONNECTIVITY

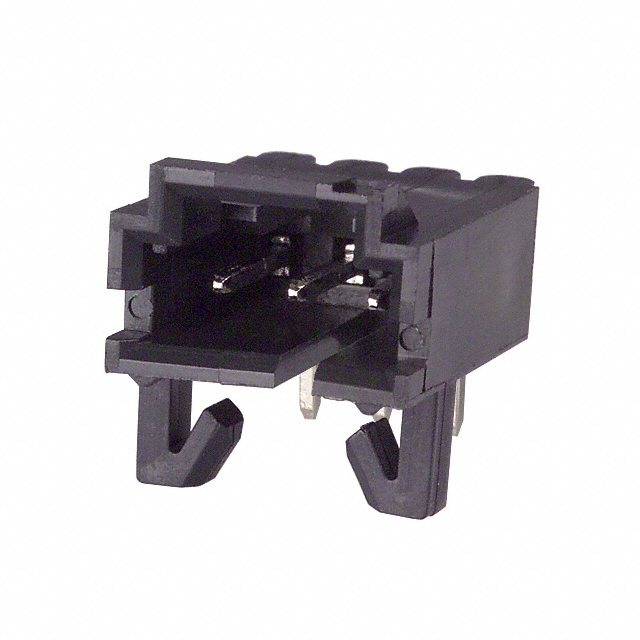

产品描述: TE Connectivity 2.54mm间距3p单排排针 线对板连接器, AMPMODU MTE系列, 直角, 通孔安装
供应商型号: N-5-103672-2
供应商: 云汉优选
标准整包数: 52
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103672-2

5-103672-2概述

    电子元器件产品技术手册

    产品简介


    本产品为TE Connectivity的AMPMODU MTE系列PCB安装式直角焊锡通孔信号线对板连接器(PCB Mount Header),型号为5-103672-2。它适用于信号传输,可提供稳定且可靠的电路连接。主要特点包括:3位置、2.54毫米中心间距、全屏蔽设计,可耐受广泛的温度范围,符合多项国际标准,如CSA LR7189和UL E28476。该产品非常适合应用于汽车、工业自动化和通信设备等领域。

    技术参数


    - 基本规格
    - 基本型号:5-103672-2
    - 连接器系统:线对板
    - 接头类型:全屏蔽
    - 位数:3
    - 中心间距:2.54毫米
    - 钎焊类型:通过通孔焊锡
    - 插脚材料:黄铜
    - 钎料镀层厚度:2.54微米
    - 钎焊工艺:可耐260℃回流焊接
    - 操作温度范围:-65至105°C
    - 符合RoHS和REACH标准
    - 电气参数
    - 终端电阻:15毫欧姆
    - 绝缘电阻:5000兆欧姆
    - 介电耐压:最大600伏
    - 最大电流承载能力:3安培
    - 接触面积镀层:锡,镀层厚度2.54微米
    - 机械参数
    - 连接器长度:10.16毫米
    - 连接器高度:6.99毫米
    - 印刷电路板厚度(推荐):1.57毫米
    - 引脚与尾部尺寸:0.64毫米
    - 引脚与尾部长度:3.3毫米
    - 接插方向:直角
    - 环境条件
    - 气温:高
    - 操作温度范围:-65至105°C

    产品特点和优势


    1. 全屏蔽设计:防止电磁干扰,确保信号传输的稳定性。
    2. 高温适用性:可在广泛的温度范围内稳定工作,适合恶劣环境的应用。
    3. 高可靠性:采用优质黄铜材料及精细加工,确保长期使用的可靠性。
    4. 易于安装:通过通孔焊接方式,安装简便且牢固。
    5. 符合国际标准:产品符合RoHS、REACH等多项环保标准,确保产品安全无害。

    应用案例和使用建议


    该产品常用于汽车控制模块、工业自动化控制系统及通信设备中。例如,在汽车电子系统中,此连接器可用于将传感器数据传输到主控制器。在安装过程中,建议先检查印制电路板的焊接质量,以确保焊接牢固可靠。同时,为了保证信号传输的稳定性,可以在连接处添加适当的屏蔽措施。

    兼容性和支持


    产品兼容其他AMPMODU MTE系列产品,如接触件和插座。TE公司提供全方位的技术支持和售后服务,包括在线支持和电话咨询。具体联系方式为+1 800 522 6752,方便用户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:焊接时引脚断裂
    - 解决方案:焊接前确认引脚未受损伤,焊接过程中避免过热和过度施力。

    2. 问题:安装后接触不良
    - 解决方案:重新清洁和检查插针,确保插针干净且正确插入。

    3. 问题:无法识别标准
    - 解决方案:查阅产品手册或联系客服确认所要求的标准是否符合。

    总结和推荐


    AMPMODU MTE系列PCB安装式直角焊锡通孔信号线对板连接器(5-103672-2)是一款具有高性能和高可靠性的电子元器件。其全屏蔽设计和广泛的温度适用范围使其成为复杂环境下的理想选择。此外,TE公司提供的良好技术支持和服务也增强了产品的市场竞争力。因此,我们强烈推荐此款产品给需要高质量连接器的用户。

5-103672-2参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
类型 Header,Latch Holder
防护等级 -
颜色 黑色
额定电流 3A
长*宽*高 10.16mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

5-103672-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103672-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103672-2 5-103672-2数据手册

5-103672-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
