1625999-4

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-1625999-4
供应商: 期货订购
标准整包数: 10
TE CONNECTIVITY  1625999-4

1625999-4概述

    高品质铝制外壳电阻产品手册

    1. 产品简介

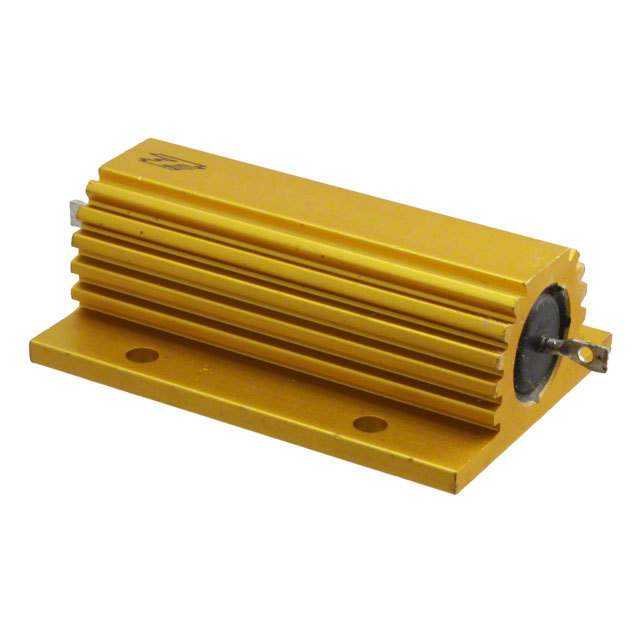

    本手册介绍了TE Connectivity生产的铝制外壳功率电阻,属于HS系列。这些电阻具有5瓦至300瓦的功率范围(另有500瓦和1000瓦版本),是市场上同类产品中最广泛的产品之一。它们广泛应用于制动电阻、平衡电阻、电容器充放电电路、雪崩保护(Crowbar)电路、滤波电路及电机控制等领域。凭借超过50年的设计和制造经验,TE Connectivity已将这些电阻确立为各个行业中的标杆产品,具备优良的可靠性和稳定性。

    2. 技术参数


    - 功率等级:HSA & HSC系列涵盖5瓦至300瓦范围,HSA5至HSA50提供更小的功率范围,而HSC75至HSC300则提供更大功率。
    - 散热情况:在使用标准散热器的情况下,HSA系列可达到10瓦到75瓦不等;HSC系列可达到100瓦到300瓦不等。若未使用散热器,则HSA系列最高可达5.5瓦至20瓦,HSC系列最高可达50瓦至75瓦。
    - 阻值范围:HSA系列阻值最低为0.1欧姆,最大可至100K欧姆。HSC系列阻值最低为0.5欧姆,最大可至100K欧姆。
    - 工作电压:最大工作电压范围从160伏至2500伏(DC或交流有效值)。
    - 耐压能力:峰值耐压范围从1400伏至5600伏。
    - 长期稳定性:在1000小时后,阻值变化量不超过±3%。
    - 绝缘电阻:干燥条件下,绝缘电阻大于10兆欧,经受潮湿测试后,仍需保持1000兆欧以上。
    - 热设计要求:推荐使用定制散热器以提升热性能,对于HSC200、HSC250和HSC300型号,尤其需要重视。

    3. 产品特点和优势


    - 高可靠性:凭借TE Connectivity多年的设计和制造经验,HS系列电阻建立了高度可靠的声誉。
    - 广泛的适用性:从小功率应用到大功率工业环境,都能找到合适的型号。
    - 自定义设计能力:能够根据具体需求调整绕组、端子和安装方式。
    - 高电压版本可用:低电阻、低电感和更高电压型号可供选择。

    4. 应用案例和使用建议


    HS系列铝制外壳功率电阻适用于多种场合,如电机控制中的制动电阻,电力系统中的平衡电阻,以及电力存储系统的电容器充放电控制。具体而言,在电机控制中,为了提高效率,应确保散热良好,避免因温度过高导致性能下降。

    5. 兼容性和支持


    这些电阻可以与其他标准或定制的电子元件配合使用,适合多种工业环境。TE Connectivity提供了详尽的技术文档和在线帮助资源,确保客户能顺利进行选型和安装。

    6. 常见问题与解决方案


    - 问题1:电阻温度过高怎么办?
    - 解决方案:首先检查是否正确安装了散热器。如果已经安装,请考虑更换更大的散热器,或减少负载以降低功耗。

    - 问题2:长时间使用后阻值变化如何处理?
    - 解决方案:定期进行校准,特别是对于关键应用,建议每年至少校准一次。若发现阻值变化超出预期范围,应更换新的电阻器。

    7. 总结和推荐


    总体来看,TE Connectivity的HS系列铝制外壳功率电阻在多个方面表现优异,无论是从可靠性还是适应性角度来看,都是业界首选。对于需要在有限空间内实现高效能量转换的应用场景,该系列电阻无疑是最佳选择。强烈推荐使用这些高质量的产品。

1625999-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1625999-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 1625999-4 1625999-4数据手册

1625999-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.75 ¥ 104.55
20+ $ 10.7 ¥ 87.74
200+ $ 10.025 ¥ 82.205
400+ $ 9.35 ¥ 76.67
1000+ $ 8.6625 ¥ 71.0325
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1045.5
