60806-1

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: SPLICE IS 1600-4100 .0126 BR
供应商型号: JY-60806-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 60806-1

60806-1概述


    产品简介

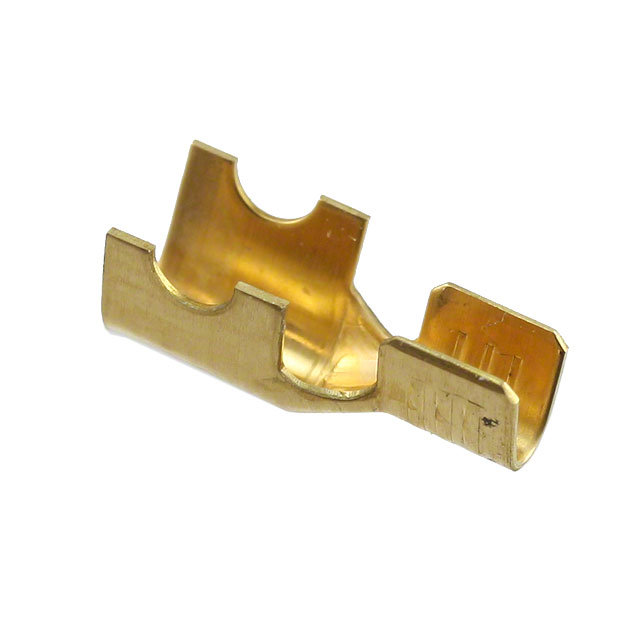

    产品名称: Pigtail Splice / Thru Splice, Serrated, 1600 – 4100 CMA Wire Size, Brass, 3 Serration
    产品类型: 配线连接器
    主要功能: 用于电缆和导线的可靠连接
    应用领域: 适用于汽车、工业自动化、通信系统等领域,适合需要高度可靠连接的应用场合

    技术参数


    - 接线端子类型: 管型接线端子、穿通接线端子
    - 兼容绝缘直径范围: 3.68 mm (0.145 in)
    - 适用导线尺寸: 1600 – 4100 CMA
    - 接触材料: 黄铜
    - 接触基材厚度: 0.3 mm (0.012 in)
    - 结构特征: 开放式、螺纹齿
    - 重量: 0.236 g
    - 长度: 11.43 mm (0.45 in)
    - 包装数量: 4000
    - 包装方法: 盘装
    - 操作温度范围: -40°C 至 110°C (-40°F 至 230°F)

    产品特点和优势


    该产品的独特之处在于它采用了三齿锯齿设计,能够有效保证导线连接的稳定性。此外,该产品适用于不同类型的导线(实心线和绞合线),并且通过了严格的欧盟RoHS、ELV和REACH指令的认证,确保了产品的环保性和可靠性。这些特性使得该产品在各种严苛环境下依然表现出色,适用于多种工业应用场合。

    应用案例和使用建议


    该产品特别适用于汽车电子系统中的线束连接,如车身控制器、动力总成系统和安全气囊系统等。例如,在一个典型的汽车线束中,使用这种连接器可以确保导线连接稳定可靠,降低故障率。对于用户而言,建议在进行安装前仔细阅读技术手册,确认其适用范围和具体要求,以避免因不正确安装而导致的连接不良。

    兼容性和支持


    该产品可以与其他标准电线兼容,包括实心线和绞合线。关于技术支持和服务,用户可以通过拨打 +1 800 522 6752 联系制造商获取帮助。制造商还提供了详细的合规文档,包括RoHS、ELV和REACH的符合性声明,确保产品在各方面的合规性。

    常见问题与解决方案


    1. 问:如何确保连接稳固?
    - 答: 使用专用工具进行压接,确保齿槽完全嵌入导线绝缘层,从而提供牢固可靠的连接。

    2. 问:如何检查连接质量?
    - 答: 可以通过目视检查和拉力测试来验证连接的稳固性。在安装完成后,轻轻拉动导线以确保没有松动。
    3. 问:如何处理过热问题?
    - 答: 如果出现过热现象,首先检查连接点是否有足够的散热条件。如果连接部位温度过高,应检查是否因为连接不当导致电阻增加,必要时重新连接。

    总结和推荐


    综上所述,这款Pigtail Splice / Thru Splice是一款专为高可靠性连接设计的产品,具有优异的电气性能和广泛的应用范围。其独特的三齿锯齿设计和坚固耐用的材料使其成为各种工业和汽车电子应用的理想选择。强烈推荐在需要可靠接线连接的场合使用该产品。
    如有更多问题,请随时联系技术支持团队以获得进一步的帮助。

60806-1参数

参数
长*宽*高 11.43mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

60806-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60806-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 60806-1 60806-1数据手册

60806-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
