首页  >  产品百科  >  DTP04-4P-E003

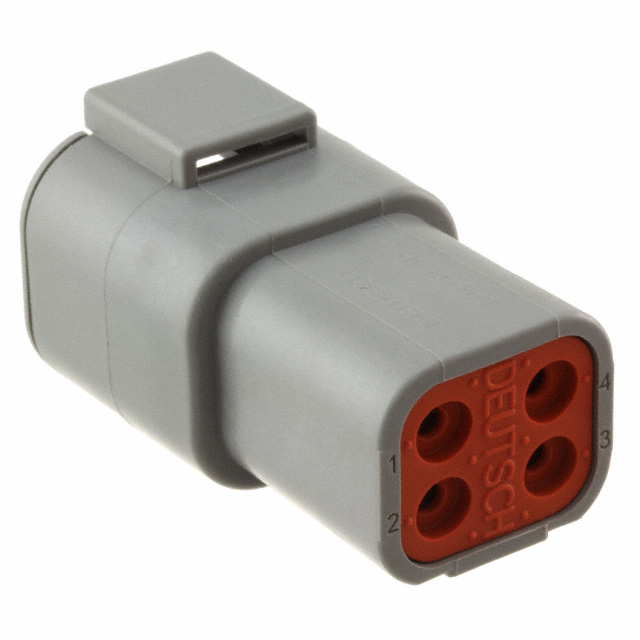

DTP04-4P-E003

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 DTP 护套提供 2 位和 4 位位数排列方式并使用 12 号德驰端子,且各个端子的持续电流为 25 安培。DTP 护套采用集成锁扣进行对配。
供应商型号: JY-DTP04-4P-E003
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DTP04-4P-E003

DTP04-4P-E003概述


    产品简介


    产品名称:DTP04-4P-E003
    产品类型:电线对电线连接器
    主要功能:提供稳定的电力传输和信号连接
    应用领域:汽车工业、动力系统、混合电路板

    技术参数


    - 接头类型:电线对电线
    - 接头位置数量:4个位置
    - 中心线间距:6.7毫米(0.264英寸)
    - 密封性:支持
    - 颜色:灰色
    - 额定电压:200伏交流
    - 工作温度范围:-55°C至125°C(-67°F至257°F)
    - 防护等级:IP68, IP6K9K
    - 绝缘直径范围:3.4至4.3毫米(0.134至0.17英寸)
    - 接触类型:针型,最大电流容量为25安培
    - 材料:PA66 GF15(玻璃纤维增强聚酰胺)
    - 其他认证:符合UL 94V-0阻燃标准

    产品特点和优势


    DTP04-4P-E003 连接器专为汽车工业设计,具备多种独特的功能和优势:
    - 密封性:支持密封安装,提高了防水防尘能力。
    - 高强度材料:采用PA66 GF15材料,具有出色的机械强度和耐高温性。
    - 高可靠性:通过集成初级锁定功能确保可靠的连接稳定性。
    - 广泛适用性:满足-55°C至125°C的工作温度范围,适合各种恶劣环境。
    - 合规性:符合欧盟RoHS和REACH标准,安全环保。

    应用案例和使用建议


    该连接器常用于汽车工业中的电力和信号传输,例如电池管理系统、电动车辆充电接口等。在实际应用中,建议:
    - 在安装时注意密封圈的正确安装,以确保最佳的密封效果。
    - 定期检查连接器,确保无损坏或磨损,以维持其性能。
    - 在选择配套插头时,确保兼容性,特别是接触针大小和电流承载能力。

    兼容性和支持


    - 兼容性:DTP04-4P-E003 可与多种 TE Connectivity 的其他产品兼容,如DT-RT1扩展工具、1924487-2安装夹具等。
    - 支持:若需技术支持,请拨打+1 800 522 6752联系客服,获得相关指导和服务。

    常见问题与解决方案


    - 问题1:安装后发现无法实现密封效果。
    解决方案:确认密封圈已正确安装且无损坏。必要时更换新的密封圈。
    - 问题2:连接不稳定,易松动。
    解决方案:确保初级锁定装置已完全锁定,如仍有问题请咨询技术支持。
    - 问题3:电流传输不稳定。
    解决方案:检查接触针是否完好无损,如有损坏请及时更换。

    总结和推荐


    综合评估:
    DTP04-4P-E003 连接器凭借其出色的密封性、高强度材料及宽广的工作温度范围,在汽车工业中表现出色。它不仅适用于动力系统,还具备广泛的应用前景。对于需要在恶劣环境下可靠传输电力和信号的场合,这款连接器是一个非常值得考虑的选择。
    推荐结论:
    鉴于其优异的性能和广泛的适用性,我们强烈推荐 DTP04-4P-E003 连接器应用于汽车制造和工业自动化等领域。对于需要高度可靠电力和信号传输的项目,这一款连接器无疑是一个优秀的选择。

DTP04-4P-E003参数

参数
排数 2
针脚数 4
间距 6.7056
长*宽*高 47.27mm*26.92mm*27.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DTP04-4P-E003厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTP04-4P-E003数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DTP04-4P-E003 DTP04-4P-E003数据手册

DTP04-4P-E003封装设计

查看详情并下载
Symbol
Footprint
3D Model
