650895-5

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY

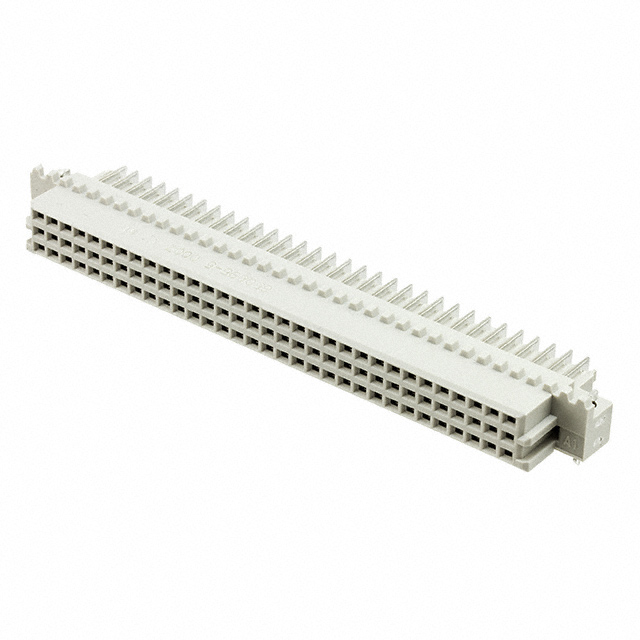

产品描述: Conn DIN 41612 F 96 POS 2.54mm Solder RA Thru-Hole Box
供应商型号: JY-650895-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 650895-5

650895-5概述

    # 电子元器件产品技术手册

    产品简介


    基本信息
    - 产品名称: 接收器,板对板连接器(Receptacle, Board-to-Board)
    - 型号: 650895-5
    - 主要功能: 实现印刷电路板之间的可靠电连接,适用于背板连接
    - 应用领域: 主要应用于计算机、通信设备、工业自动化等领域,特别是符合Eurocard标准的应用场合

    技术参数


    - 中心线间距 (Pitch): 2.54 mm (.1 in)
    - 位置数: 96
    - 尾部长度: 2.79 mm (.11 in)
    - 安装方式: 右角焊接安装
    - 接触类型: 插座式(Socket)
    - 材料:
    - 接触基材:磷青铜
    - 电缆套管材料:聚酯 - 玻璃纤维增强型
    - 工作电压: 250 VAC
    - 操作温度范围: -55 – 105 °C (-67 – 221 °F)
    - 电流承载能力 (最大): 1.5 A
    - 包装方法: 盒装

    产品特点和优势


    - 多位置数和行数: 96个位置和3行设计,满足大容量信号传输需求。
    - 环保特性: 不符合欧盟RoHS指令,但符合其他欧洲标准,如ELV指令。
    - 焊接兼容性: 支持波峰焊至240°C,方便在自动化生产线上进行焊接。
    - 机械附件: 具备极化定位和板锁固定,确保可靠连接。

    应用案例和使用建议


    应用场景
    - 用于电信交换机、服务器、存储设备、医疗仪器等多种高可靠性要求的应用场合。
    - 在计算机主板和其他大型系统中作为背板连接器使用,实现板间通信。
    使用建议
    - 安装时确保所有极化位正确对应,以防止错误插接。
    - 注意焊接温度控制,避免过高温度导致连接失效。
    - 建议在连接前清洁接触面,以保证最佳的电气连接性能。

    兼容性和支持


    兼容部件
    - 650895-5: 同系列的产品配件,可配合其他相关组件使用。
    - 650889-5: 欧卡德Type R针排装配件。
    厂家支持
    - 技术支持热线: +1 800 522 6752
    - 在线资源: 访问TE网站获取产品合规文档和CAD文件下载。

    常见问题与解决方案


    1. 问题: 连接器在高温环境下使用时温度性能下降。
    - 解决办法: 检查并确认焊接质量,确保焊接部位无虚焊或脱焊现象;同时确保设备整体散热良好。

    2. 问题: 连接器在多次插拔后接触不良。
    - 解决办法: 检查接触点是否有氧化物积聚,必要时更换连接器。

    总结和推荐


    综合评估
    - 优点:
    - 高密度和可靠的多位置设计,适合高密度信号传输。
    - 采用多种材料以适应不同应用环境的需求。
    - 提供极化的结构设计,防止误插。
    - 建议:
    - 由于不完全符合某些环保标准,需要特别注意适用领域的环保要求。
    - 推荐在需要高可靠性和高密度连接的应用场合使用。
    结论
    推荐使用:此款接收器适用于需要大容量、高可靠性电连接的应用场合,特别适合于计算机和通信设备的设计工程师选择。

650895-5参数

参数
长*宽*高 93.88mm(长度)*17.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

650895-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

650895-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 650895-5 650895-5数据手册

650895-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
