9-146278-0

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 40pin 3A 2.54μm 锡 黑色 通孔安装 101.19mm(长度)*2.34mm(高度)
供应商型号: N-9-146278-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-146278-0

9-146278-0概述


    产品简介

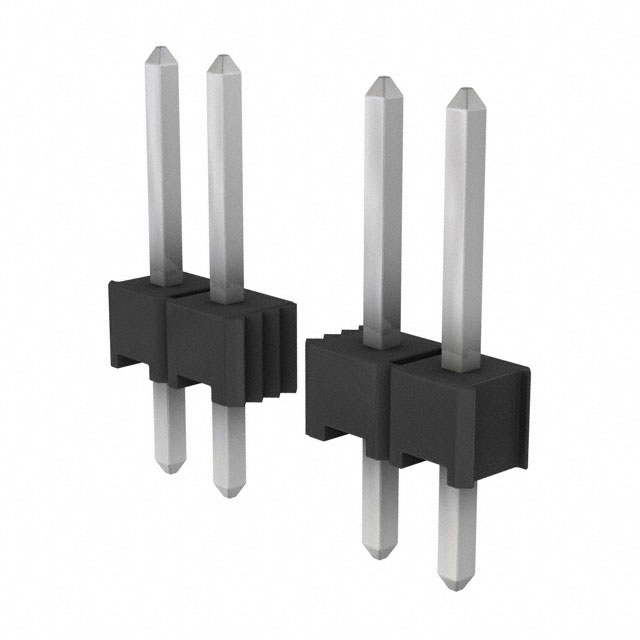

    9-146278-0 PCB Mount Header
    9-146278-0 是一款垂直安装的印刷电路板(PCB)接头,属于板对板连接器系统。它具有40个位置,中心线间距为2.54毫米(0.1英寸),可以方便地实现信号传输。此款接头采用锡镀层,通过通孔焊接方式固定到PCB上,且具备断开功能,适用于多种电子设备中需要高可靠性的信号传输场合。
    主要功能
    - 垂直安装设计
    - 支持40个信号位置
    - 采用断开结构,易于拆卸
    - 确保高可靠性信号传输
    应用领域
    - 工业自动化
    - 通信设备
    - 汽车电子
    - 医疗设备
    - 家用电器

    技术参数


    基本参数
    - 型号: 9-146278-0
    - 连接器系统: 板对板
    - 安装方向: 垂直
    - 位置数: 40
    - 中心线间距: 2.54 mm [0.1 in]
    - 接触材料: 磷青铜、锡
    - 接触电镀材料: 镍,锡
    - 最大接触电流: 3 A
    - 操作电压: 30 VAC
    - 工作温度范围: -65°C 至 105°C
    - 防火等级: UL 94V-0
    机械参数
    - 主体材料: LCP (液态晶聚合物)
    - 厚度: 1.57 mm [0.062 in]
    电气参数
    - 焊点长度: 3.05 mm [0.12 in]
    - 焊点直径: 0.64 mm [0.025 in]
    - 接触面积镀层厚度: 2.54 – 5.08 μm [100 – 200 μin]

    产品特点和优势


    产品特点
    - 高可靠性:采用磷青铜材料和镀锡处理,确保长期稳定运行。
    - 断开功能:便于拆卸和更换,提升维护便利性。
    - 多位置设计:40个信号位置可满足复杂的信号传输需求。
    - 防火设计:符合UL 94V-0标准,确保安全性能。
    产品优势
    - 高耐温性能:可在极端环境下使用,适应工业自动化等领域。
    - 通用性强:适用于多种电子设备,如通信设备、汽车电子等。
    - 可靠连接:通过镀锡处理保证良好的电气连接。
    - 环保合规:符合欧盟RoHS、ELV及REACH等环保标准。

    应用案例和使用建议


    应用案例
    这款9-146278-0 PCB Mount Header 广泛应用于各类电子设备中,如通信基站、工业控制设备、汽车电子模块等。例如,在汽车电子模块中,它可以用于连接车载网络和传感器信号的传输。
    使用建议
    - 在使用时,需确保焊点质量和焊接工艺,避免因焊接不良导致接触不良。
    - 选择合适的PCB厚度,以保证良好的物理连接和电气性能。
    - 安装时注意保持垂直,确保接触面完全贴合。

    兼容性和支持


    兼容性
    9-146278-0与同类的AMPMODU Headers系列其他产品高度兼容,可以轻松替换和升级。此外,它还支持与多种PCB硬件和接口配合使用,进一步提升了系统的灵活性。
    支持
    制造商提供了丰富的技术支持和文档资源,包括Datasheets、CAD文件和安装指南等。如果遇到任何技术问题,可拨打技术支持电话 +1 800 522 6752 进行咨询。

    常见问题与解决方案



    常见问题与解决方案


    - 问题: 接触电阻不稳定
    - 解决方案: 检查焊点质量,重新焊接或更换新件。
    - 问题: 插拔力过大
    - 解决方案: 确保插头和插座的公差匹配正确。
    - 问题: 温度过高
    - 解决方案: 确认工作温度在规定的范围内,必要时加装散热装置。

    总结和推荐


    综上所述,9-146278-0是一款高性能的板对板连接器,适用于各种高可靠性要求的电子设备。其高耐温性能、断开功能、多位置设计以及环保合规性使其在市场上具有较强的竞争力。强烈推荐使用本产品进行信号传输和连接,特别是在工业自动化、通信设备和汽车电子等领域。

9-146278-0参数

参数
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
额定电流 3A
防护等级 -
排数 1
颜色 黑色
触头镀层厚度 - 配接 2.54μm
针脚数 40pin
长*宽*高 101.19mm(长度)*2.34mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

9-146278-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-146278-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-146278-0 9-146278-0数据手册

9-146278-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
