5-5176264-8

厂牌: TE CONNECTIVITY
产品描述: 6pin 2mm 2 2mm Breakaway,Header,Push-Pull 1A 760nm 金 黑色 通孔安装 6.8mm(长度)*112.903cm(高度)
供应商型号: JY-5-5176264-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-5176264-8

5-5176264-8概述


    产品简介

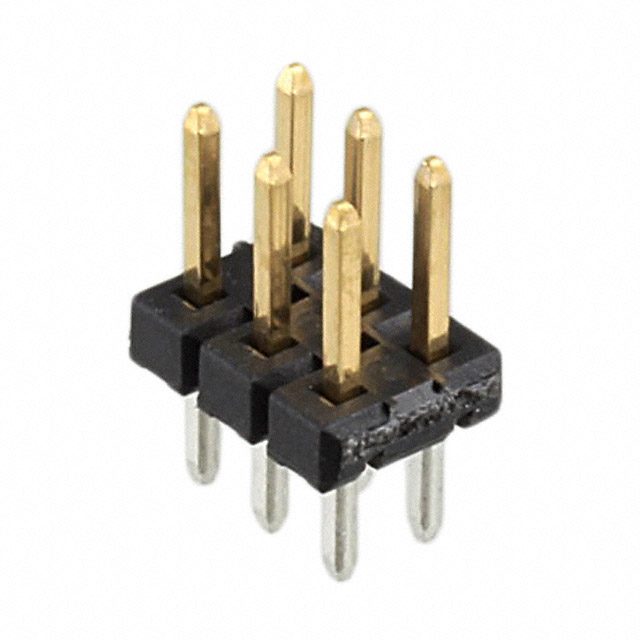

    AMPMODU 2mm PCB Mount Header 是一种适用于印刷电路板(PCB)安装的垂直式插针式连接器。这款连接器主要用于板对板的应用场景,具备6个位置、2毫米中心线间距、无屏蔽设计及金锡镀层。它特别适用于信号传输,符合多项行业标准,如CSA LR7189和UL E28476。该产品是TE Connectivity (TE) 公司产品系列的一部分,具有广泛应用,例如工业自动化、通信设备、消费电子等。

    技术参数


    - 型号: 5-5176264-8
    - 产品类型: PCB连接器 - 插头
    - 连接系统: 板对板
    - 安装方式: PCB安装(垂直)
    - 引脚数: 6个
    - 行数: 2行
    - 引脚间距: 2毫米
    - 中心线间距: 2毫米
    - 绝缘耐压: 最大650 VAC
    - 额定工作电压: 200 VAC
    - 接触区域长度: 4毫米
    - 触点负载条件: 完全载荷
    - 接触载流量: 最大1安培
    - 尾部直径: 0.6毫米
    - 尾部长度: 2.6毫米
    - 终止方法: 通孔焊接
    - 操作温度范围: -40至105摄氏度
    - 材料: 塑料外壳,黄铜基材,金镀层

    产品特点和优势


    - 结构紧凑: 2行6个位置的设计使得其体积小巧,易于安装。
    - 高可靠性: 接触面积长4毫米,能够承受最大1安培的电流,确保长期可靠运行。
    - 抗干扰能力强: 无屏蔽设计,能够减少外部电磁干扰的影响。
    - 适应性广: 工作温度范围广泛,从-40摄氏度到105摄氏度,能够在多种环境中稳定工作。
    - 安全认证: 符合多项国际安全认证标准,确保其在各种工业和消费电子产品中的安全性。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统的信号传输。
    - 通信设备内部的信号连接。
    - 消费电子设备中需要多引脚、紧凑设计的连接需求。
    使用建议:
    - 在使用时,注意根据所需的引脚数量选择合适的型号。
    - 确保焊接温度不超过265摄氏度,避免高温损坏。
    - 安装时要确保正确的方向,避免错误插入导致短路或损坏。

    兼容性和支持


    兼容性:
    - 该连接器兼容TE公司其他型号的产品,如快速锁定销、QSFP28接口、BNC接头等。
    支持和维护:
    - 该产品由TE公司提供全球支持服务,如需技术支持,可拨打+1 800 522 6752联系客服。
    - TE公司为该产品提供了详尽的技术文档和支持服务,确保用户可以方便地获取所需信息。

    常见问题与解决方案


    - 问题: 如何正确焊接?
    - 解决方案: 焊接时保持焊接温度在265摄氏度以下,确保焊接时间不过长。

    - 问题: 如何判断是否已经损坏?
    - 解决方案: 观察连接器外观是否有明显破损,或使用万用表检测接触电阻。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性,适应广泛的温度范围。
    - 易于安装和维护,适用多种应用场景。
    - 符合多项国际安全标准,安全可靠。

    - 推荐:
    - 这款AMPMODU 2mm PCB Mount Header是一款高性能、高可靠性的板对板连接器,适用于多种工业和消费电子设备。其出色的性能和广泛的应用范围使其成为同类产品中的佼佼者。如果你正在寻找一款既可靠又经济实惠的板对板连接器,强烈推荐考虑这款产品。

5-5176264-8参数

参数
针脚数 6pin
间距-配接 2mm
排数 2
排距 2mm
额定电流 1A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 760nm
防护等级 -
类型 Breakaway,Header,Push-Pull
长*宽*高 6.8mm(长度)*112.903cm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

5-5176264-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-5176264-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-5176264-8 5-5176264-8数据手册

5-5176264-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
