85969-7

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 760nm 金 20-24 AWG 压入式
供应商型号: JY-85969-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 85969-7

85969-7概述


    产品简介

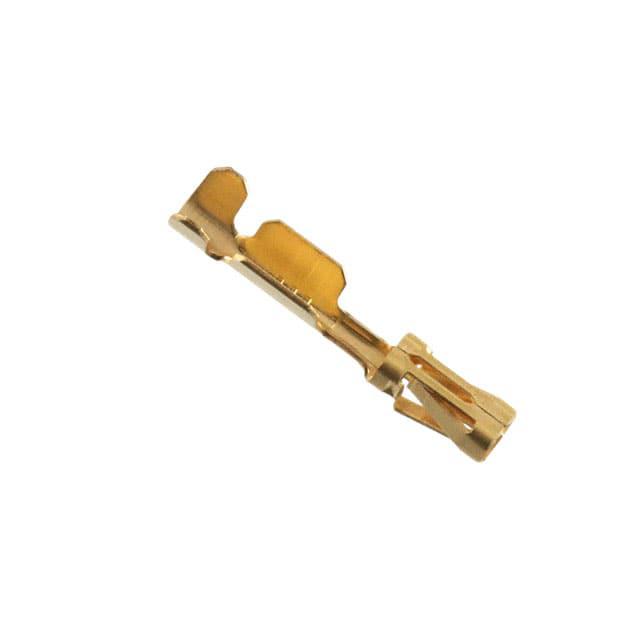

    85969-7 Socket Contact
    本产品为AMP MODU IV/V系列的一部分,是一款用于单根导线连接的插座接触件。其主要功能是在电力传输和信号传输过程中提供可靠的电气连接。广泛应用于消费电子、工业控制、通信设备及医疗设备等领域,是确保电路系统稳定运行的重要组件之一。

    技术参数


    - 适用导线类型:单根导线(Discrete Wire)
    - 导线规格:24 - 20 AWG,相当于0.2 - 0.6 mm²
    - 最大电流承载能力:3 A
    - 最大工作电压:250 VAC
    - 接触面镀层材料:金(Gold)
    - 基底材料:铍铜(Beryllium Copper)
    - 绝缘电阻:≥5000 MΩ
    - 耐压强度:≤750 V
    - 工作温度范围:-65°C 至 105°C
    - 接触压力标准:标准(Applied Pressure Standard)

    产品特点和优势


    85969-7是一款高性能的插座接触件,具有以下显著特点和优势:
    - 高可靠性:采用高品质的金镀层,确保长期稳定运行。
    - 宽工作温度范围:能够在极端环境中可靠工作。
    - 低接触电阻:接触电阻仅为12 mΩ,保证高效的电力传输。
    - 多种包装形式:以卷带形式包装,适合自动化生产和大规模应用。
    - 严格的生产标准:通过多项国际认证,符合RoHS、ELV和REACH等环保要求。

    应用案例和使用建议


    应用案例
    此接触件常用于电源模块、信号传输模块和各种电气连接器中。在某些工业控制系统中,客户反馈该产品表现出色,尤其是在高温环境下依然能保持良好的电气性能。
    使用建议
    - 在安装前请仔细检查导线规格是否符合要求。
    - 建议在焊接时使用专用工具进行焊接,以避免损坏接触面。
    - 遇到接触不良的情况,可尝试重新插拔或清洁接触面。

    兼容性和支持


    85969-7主要适用于AMP MODU IV/V系列产品,可以与其他相同系列的接插件配套使用。此外,厂商提供了完善的售后服务和技术支持,如有需要可拨打免费热线+1 800 522 6752寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触面是否清洁,必要时可重新插拔。 |
    | 热循环后出现故障 | 确保所选接触件的工作温度在规定范围内。 |
    | 插入力过大 | 使用专业工具进行安装,以减少插入力。 |

    总结和推荐


    85969-7是一款设计精良、性能卓越的插座接触件,特别适合在高温、高压等恶劣条件下使用。其出色的电气特性和环境适应能力使其成为众多行业应用中的首选产品。强烈推荐在对电气连接可靠性要求较高的场合使用该产品。若有任何疑问或技术支持需求,欢迎随时联系厂商。

85969-7参数

参数
线规 20-24 AWG
触头镀层
触头端接 压接
触头镀层厚度 760nm
类型 Connector Headers and PCB Receptacles
安装方式 压入式
零件状态 在售
包装方式 卷带包装

85969-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85969-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 85969-7 85969-7数据手册

85969-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
