7-747840-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 采用标准连接器尺寸且外壳尺寸为 1 的 PCB D-Sub AMPLIMITE 插头组件。这些零件的中心线间距为 2.74mm,采用直角 PCB 安装方向。工作温度范围为 -55-105°C。
供应商型号: N-7-747840-1
供应商: 云汉优选
标准整包数: 1

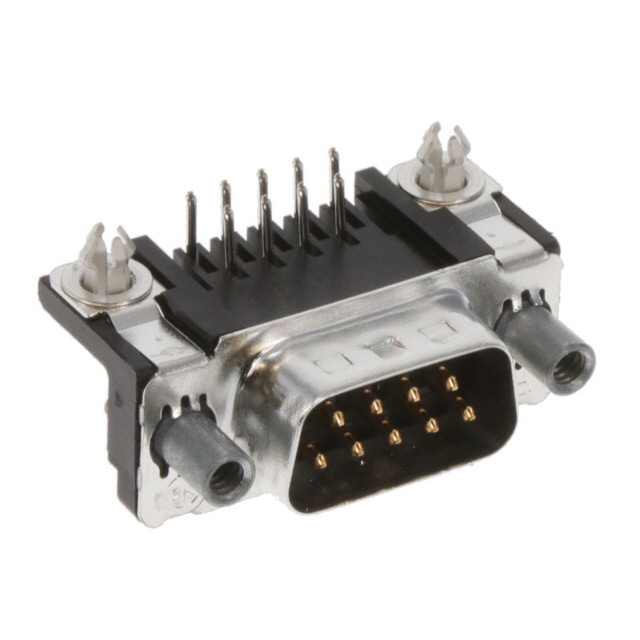

TE CONNECTIVITY D-Sub 连接器 7-747840-1

7-747840-1概述

    AMPLIMITE D-Sub PCB Connectors: 7-747840-1

    产品简介


    7-747840-1 是一种适用于板对板连接的 D-Sub 插头(Plug),它属于 D-Sub 系列中的 PCB D-Sub 连接器。该插头专为电路信号应用设计,提供可靠稳定的连接。其独特的标准配置和直角弯折方式使其在狭小空间内也易于安装,尤其适合需要高密度布线的电子设备。

    技术参数


    - 物理参数
    - 连接器系统:板对板
    - 插头位置数:9
    - 中心间距:2.74 mm (0.108 in)
    - 针排数量:2
    - 壳体尺寸:1
    - 材料与制造
    - 外壳材料:钢
    - 接触基材:黄铜
    - 接触镀层材料:金闪镀层,金
    - 接触电镀材料:钯镍
    - 电气参数
    - 最大接触电流:6 A
    - 终端尾径:0.66 mm (0.026 in)
    - 终端尾长:3.18 mm (0.125 in)
    - 焊接式终端方式
    - 机械参数
    - 操作温度范围:-55°C 到 105°C (-67°F 到 221°F)
    - 安装孔直径:3.18 mm (0.125 in)
    - PCB 板厚度推荐值:1.57 mm (0.062 in)
    - 认证与标准
    - 认证机构:UL
    - 符合标准:UL E28476, UL 94V-0
    - 环保标准:符合欧盟RoHS指令,但含铅

    产品特点和优势


    7-747840-1 插头具有以下独特功能和优势:
    - 高可靠性:采用优质的材料和精密的工艺制造,确保长时间稳定运行。
    - 高密度设计:标准配置和两排排列设计,可以在有限的空间内实现高密度连接。
    - 宽泛的工作温度范围:能够在极端条件下正常工作,适应各种工业环境。
    - 环保材料:部分材料符合环保要求,适合在现代电子产品中广泛应用。

    应用案例和使用建议


    该插头广泛应用于通信设备、工业控制、医疗仪器等领域。例如,在通信基站中,它可以用于不同电路板之间的信号传输;在医疗设备中,可用于传感器与主板间的信号传输。
    使用建议:
    - 在组装时要确保所有焊接点都牢固,以避免信号干扰或短路。
    - 安装前应仔细检查产品是否有损坏或磨损,如有问题应及时更换。

    兼容性和支持


    - 兼容性:该插头可与其他合适的 D-Sub 插座配合使用,例如 IDA、IDC 等系列产品。
    - 支持和服务:TE Connectivity 提供全面的技术支持和售后服务。如有任何问题,请联系 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问题:连接不稳定或松动。
    - 解决方案:检查插头和插座的安装是否正确,确保所有焊接点牢固。
    2. 问题:接触不良或信号质量差。
    - 解决方案:重新清洁并润滑插头和插座,确保良好的接触。
    3. 问题:高温环境下插头无法正常工作。
    - 解决方案:确认安装孔直径和 PCB 厚度符合推荐值,检查操作温度是否超出规定范围。

    总结和推荐


    总体来说,7-747840-1 插头以其高可靠性和优良的性能在市场上具有较强的竞争力。其宽泛的操作温度范围、高密度的设计以及优良的电气性能使其成为众多应用场合的理想选择。强烈推荐使用该产品,特别是在需要高度可靠连接的环境中。
    以上是对 7-747840-1 D-Sub 插头的详细介绍,涵盖了其基本特性、技术规格、应用范围及其优点。如果您有任何疑问或需要更多技术支持,请随时联系我们。

7-747840-1参数

参数
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 6A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
安装方式 通孔安装
零件状态 在售
包装方式 托盘

7-747840-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-747840-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 7-747840-1 7-747840-1数据手册

7-747840-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.6394 ¥ 22.4349
150+ $ 2.5132 ¥ 21.3622
250+ $ 2.448 ¥ 20.808
450+ $ 2.397 ¥ 20.3745
650+ $ 2.3562 ¥ 20.0277
1000+ $ 1.8768 ¥ 15.9528
库存: 2340
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 1009.57
