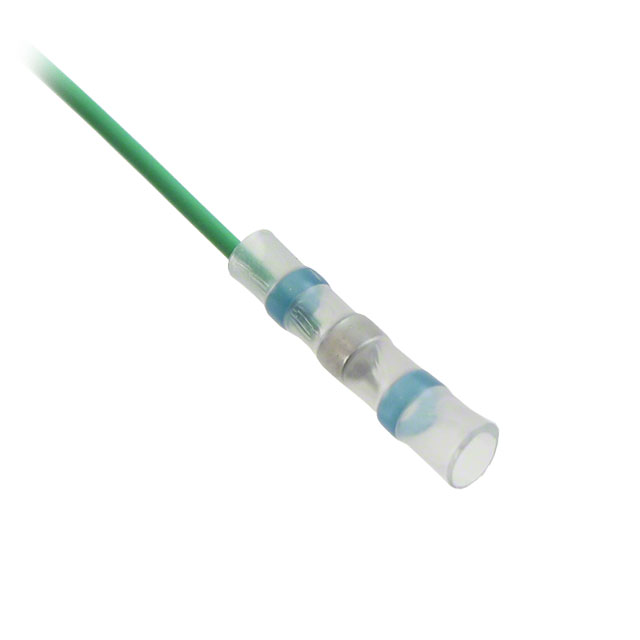

CWT-3-W122-5

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述: Shield Terminal 22AWG Transparent 24.5mm
供应商型号: TS-CWT-3-W122-5
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他线缆 CWT-3-W122-5

CWT-3-W122-5概述


    产品简介


    SolderSleeve One-Step Wire and Cable Terminators 是一种用于电线和电缆连接的终端装置。这类产品广泛应用于各种电气互连系统中,如将电线连接到组件端子、接地线连接到电缆屏蔽层、同轴电缆的连接,以及线对线的接合。这些终端器件设计为简便的一次性安装,能够在多种复杂的应用环境中提供可靠的电气连接和应力缓解。

    技术参数


    - 安装工具:Steinel HL1802E PR-25 或 PR 25D 和 HL 1802E-ADAPT 6(旋钮设置为 1,温度设定为 650 ± 50°F),Steinel HL1910E(旋钮设置为 1,温度设定为 650 ± 50°F),Steinel HL2010E(温度设定为 650 ± 50°F)等。
    - 操作温度:加热工具和组件在安装过程中会变热,在处理前需要冷却下来。
    - 安全警示:在安装过程中需避免烧焦或燃烧,以免产生有害气体,同时注意工具和组件的高温。
    - 绝缘材料:透明的热塑性套管提供良好的视觉检查。
    - 机械强度:提供完全焊接、应力释放和封装终止。

    产品特点和优势


    - 一整套安装:一次性安装设计简化了连接过程,提高了效率。
    - 透明绝缘层:便于目视检查,确保连接质量。
    - 精确的预成型焊料:确保焊接效果,提供机械和电气保护。
    - 广泛的适用范围:适用于多种连接需求,包括线对线连接、同轴电缆连接等。
    - 可靠的安全防护:通过控制加热温度来避免过度加热和过热问题。

    应用案例和使用建议


    - 接地线连接到电缆屏蔽层:在安装过程中需要准确测量和剥开电缆护套和屏蔽层,确保焊料预成型部分正确位于导体和屏蔽层之间。
    - 线对线接合:确保两根导线的导体重叠部分至少为6.0毫米,且需要适当预焊,以防止导线断裂和焊接不牢。
    - 同轴电缆连接:首先剥离电缆护套和屏蔽层,然后将较小的中心导体定位器置于折叠的屏蔽层上,使焊料预成型部分位于暴露的中心导体上。
    使用建议:
    - 在安装过程中务必遵循制造商的安全指南,使用适当的通风设备,以防有害气体的产生。
    - 使用推荐的加热工具和装配夹具以保证安装质量和安全性。
    - 定期检查连接部件的外观,及时发现并解决问题。

    兼容性和支持


    - SolderSleeve One-Step Wire and Cable Terminators 与 Tyco Electronics 的其他电子元件兼容,可用于构建更加复杂的电气系统。
    - 厂商提供技术支持,包括详细的安装和维护指导,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    - Q: 在安装过程中出现过度加热怎么办?
    - A: 如果发现焊料形成环状,可能是由于加热过度导致的。此时应停止加热,待组件冷却后再重新安装。
    - Q: 导线连接处存在空隙怎么办?
    - A: 确保导线和屏蔽层之间的重叠长度符合规格要求,必要时可增加重叠长度或重新安装。
    - Q: 如何避免导线穿透绝缘套管?
    - A: 确保在安装过程中导线排列整齐,避免在焊接过程中导线乱窜。

    总结和推荐


    SolderSleeve One-Step Wire and Cable Terminators 提供了一种便捷、高效、可靠的电气连接解决方案。其一整套安装设计和透明的绝缘套管使得检查变得简单直观,从而确保了连接的质量和可靠性。此外,厂家提供了详细的操作指南和技术支持,进一步增强了用户的信心。因此,推荐在电气互连系统中使用这款终端器件。

CWT-3-W122-5参数

参数
长*宽*高 24.51mm(长度)
零件状态 在售
包装方式 散装

CWT-3-W122-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CWT-3-W122-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY CWT-3-W122-5 CWT-3-W122-5数据手册

CWT-3-W122-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
