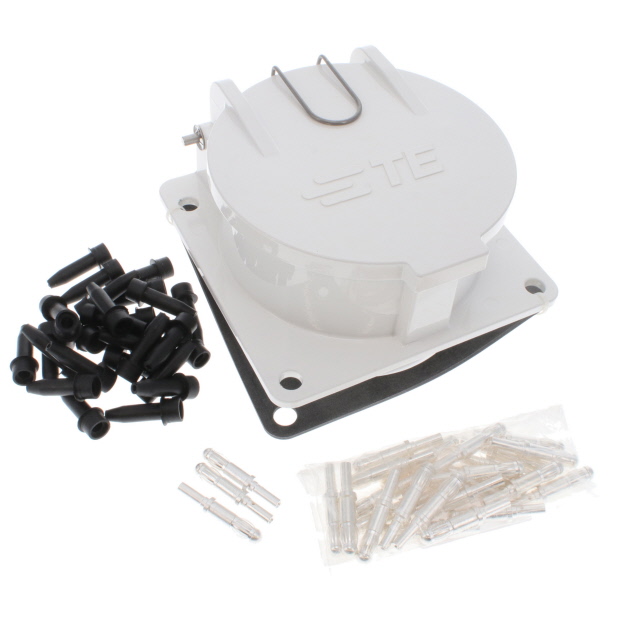

27P-REC-3-01

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle Housing 27pin Aluminum 30A 法兰安装,面板安装
供应商型号: N-27P-REC-3-01
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 27P-REC-3-01

27P-REC-3-01概述

    MU27P CONNECTOR SERIES 技术手册概览

    1. 产品简介


    MU27P连接器系列是一种用于控制和通信的多单元(Multiple Unit, MU)连接器。该系列包括一个27针插座(receptacle)、插头(plug)和“假”插座(“dummy” receptacle),这些组件用于传递机车功能之间的信号。27点列车线连接器能够在列车中的单一点发出多达27条命令到所有或部分车厢。TE的MU27P连接器专门用于传输和指示控制信号,如门控与指示、公共广播、制动应用/释放指示以及其他客运铁路功能。

    2. 技术参数


    - 电气数据
    - 额定电流:30A
    - 服务电压:600V直流电
    - 材料数据
    - 壳体:铝
    - 压接端子:镀银
    - 环境数据
    - 盐雾试验:250小时
    - 温度范围:-40°C至110°C(-40°F至230°F)
    - 机械数据
    - 27个触点排列
    - 导线规格:10、12或14AWG
    - 与其它主要品牌互配
    - 标准符合
    - AAR S-512
    - APTA RP-E-017-99
    - APTA RP-E-019-99
    - 符合NF F 61-030选测标准

    3. 产品特点和优势


    - 多功能性:MU27P连接器能够支持多种电气信号的传输,适用于复杂的控制和通信需求。
    - 互配性:支持10、12或14AWG导线规格,与其他符合AAR-S-512规范的品牌互配。
    - 环境适应性:能够承受-40°C至110°C的工作温度,具备优良的盐雾试验性能。
    - 可靠性:符合多个行业标准,确保产品在恶劣环境下的稳定运行。

    4. 应用案例和使用建议


    - 应用案例:MU27P连接器常用于客运列车中,例如美国电气制造公司(AEM-7)列车。在这些应用中,它负责控制和通信功能,如门控和指示。
    - 使用建议:安装时应确保正确的电线规格,以避免因不匹配导致的故障。此外,定期进行检查和维护可以延长连接器的使用寿命。

    5. 兼容性和支持


    - 兼容性:MU27P连接器可与符合AAR-S-512规范的其他品牌产品互配。
    - 技术支持:TE提供跳线组件定制服务,如有需要,请联系TE代表。

    6. 常见问题与解决方案


    - Q:连接器工作温度范围是多少?
    - A:工作温度范围为-40°C至110°C(-40°F至230°F)。
    - Q:连接器额定电流是多少?
    - A:额定电流为30A。
    - Q:如何获得跳线组件?
    - A:请联系TE代表获取跳线组件。

    7. 总结和推荐


    MU27P连接器系列凭借其多功能性、高互配性、优良的环境适应性和可靠性,在客运列车和其他复杂控制和通信系统中表现出色。推荐在需要高可靠性和环境适应性的应用场合中使用该系列产品。

27P-REC-3-01参数

参数
针脚数 27pin
触头镀层 - 配接 -
类型 Push-Pull,Receptacle Housing
颜色 -
端接 -
额定电流 30A
外壳材料 Aluminum
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

27P-REC-3-01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

27P-REC-3-01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 27P-REC-3-01 27P-REC-3-01数据手册

27P-REC-3-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
