首页  >  产品百科  >  32836

32836

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 32836
供应商: Master
标准整包数: 50
TE CONNECTIVITY 端子 - 环形端子 32836

32836概述


    产品简介

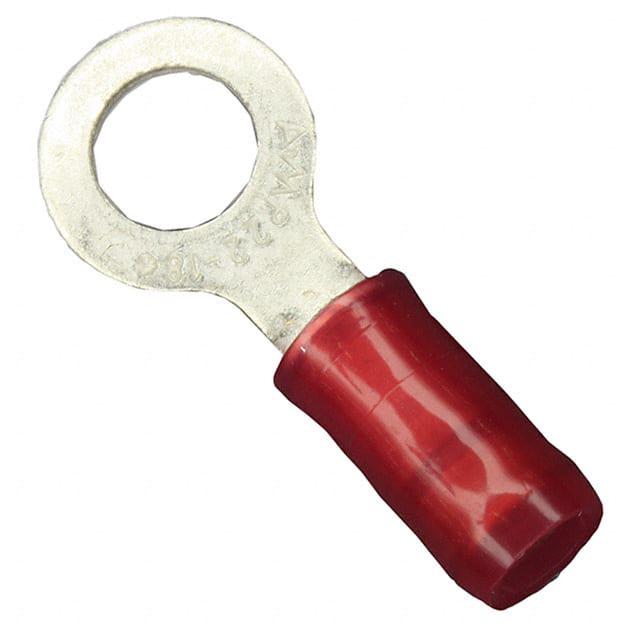

    本产品是一款封闭环舌型接线端子(Closed Ring Tongue Terminal),型号为32836,适用于多种电气连接需求。它具有封闭式筒体设计,舌片直插型,表面镀锡,并且绝缘部分部分覆盖。这款接线端子特别适合在工业设备、汽车电子系统以及其他需要可靠电气连接的应用场合中使用。

    技术参数


    - 产品型号: 32836
    - 接线尺寸: 22 AWG
    - 螺钉尺寸: #10
    - 螺钉直径: 5 mm (0.197 in)
    - 筒体类型: 封闭式
    - 舌片厚度: 0.79 mm (0.031 in)
    - 端子长度: 22.25 mm (0.876 in)
    - 兼容绝缘直径范围: 2.03 - 3.18 mm (0.08 - 0.125 in)
    - 最大兼容绝缘直径: 3.18 mm (0.125 in)
    - 额定电压: 300 V
    - 操作温度范围: 105 °C (221 °F)
    - 绝缘材料: 部分绝缘
    - 颜色: 红色

    产品特点和优势


    这款32836封闭环舌型接线端子具有以下显著特点和优势:
    - 封闭式筒体设计:增强了机械强度和电气性能,确保连接稳定可靠。
    - 部分绝缘:可有效防止导线短路,同时减少电线与外部接触的风险。
    - 镀锡处理:提升抗腐蚀能力,延长使用寿命。
    - 兼容性强:适用各种标准电气连接需求,适用于铜质导线及镀锡导线。
    - 高安全性:额定电压达到300V,适用于多种高压电气环境。
    - 环保合规:符合欧盟RoHS、REACH等环保法规要求,无卤素含量,确保绿色安全。

    应用案例和使用建议


    应用案例
    该接线端子广泛应用于工业控制设备、汽车电子系统、电力传输设备等领域。例如,在工业控制系统中,它可以作为连接电机、传感器和其他控制装置的重要部件;在汽车电子系统中,用于连接电路板与电源及其他电器元件。
    使用建议
    1. 安装注意事项:安装前请确认导线绝缘层处于正确的绝缘直径范围内,避免过度压缩导致接触不良。
    2. 清洁保养:定期检查接线端子与导线的接触情况,保持良好的清洁度,防止氧化和腐蚀。
    3. 温度管理:确保安装环境温度不超过105°C,避免过热损坏。
    4. 电气测试:建议在安装后进行电气性能测试,以确保所有连接点均能正常工作。

    兼容性和支持


    该产品可以与铜质导线及镀锡导线兼容,能够适应广泛的工业标准。制造商提供了详细的技术文档和安装指南,以便客户更好地理解和使用产品。此外,厂商还提供专业的技术支持热线(+1 800 522 6752),随时解答客户的疑问并提供技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线压接不牢 | 检查导线绝缘直径是否合适,重新压接。 |
    | 接触电阻过大 | 清理接线端子表面,确保无氧化层或污染物。 |
    | 使用过程中出现松动 | 重新紧固螺钉,确保固定牢固。 |

    总结和推荐


    综上所述,32836封闭环舌型接线端子以其坚固耐用、兼容性好、操作简便等优点,成为许多行业广泛应用的理想选择。无论是工业自动化、汽车制造还是其他高可靠性要求的应用场合,这款接线端子都能提供可靠的电气连接解决方案。因此,强烈推荐使用该产品,以确保系统的高效稳定运行。

32836参数

参数
长*宽*高 22.25mm*8.74mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

32836厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

32836数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 32836 32836数据手册

32836封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.6555 ¥ 5.5521
250+ $ 0.5581 ¥ 4.6402
1000+ $ 0.5034 ¥ 4.0679
3000+ $ 0.4848 ¥ 3.9698
5000+ $ 0.4823 ¥ 3.9499
8000+ $ 0.4799 ¥ 3.9301
10000+ $ 0.4775 ¥ 3.9102
15000+ $ 0.4775 ¥ 3.9102
库存: 5056
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 277.6
