HT-200-1/4-X-SP

产品分类: 热缩管
厂牌: TE CONNECTIVITY

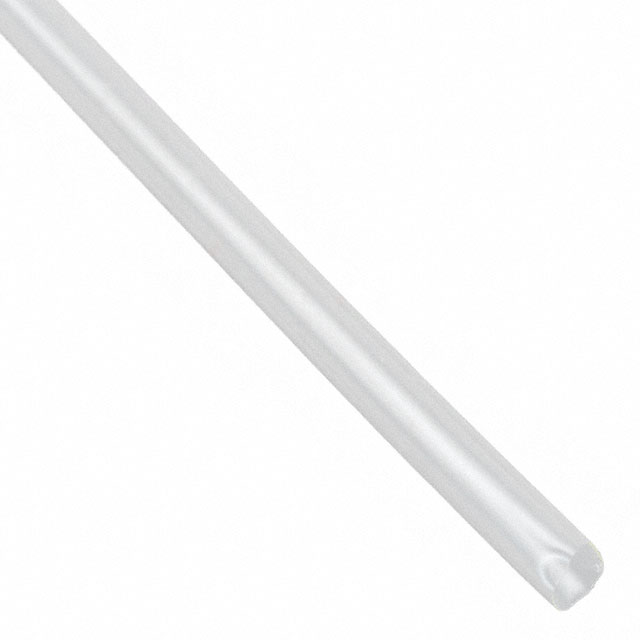

产品描述: Heat Shrink Tubing ST Cross Linked Polyolefin Clear Thin/Single Spool
供应商型号: HT-200-1/4-X-SP
供应商: Master
标准整包数: 75
TE CONNECTIVITY 热缩管 HT-200-1/4-X-SP

HT-200-1/4-X-SP概述

    # HT-200 高温热缩管产品技术手册

    产品简介


    HT-200高温热缩管是一种由高性能氟聚合物材料制成的非常灵活、耐高温且阻燃的绝缘管。它具有优异的化学和溶剂抵抗力,适用于极端温度条件下的密集组件装配或视觉检查要求的应用场景。HT-200以其卓越的性能和适应多种严苛环境的能力,在航空航天、汽车工业、油气勘探及军事领域中被广泛应用。

    技术参数


    电气特性
    - 绝缘性能: 非常优良的电绝缘性能。
    - 温度限制: 不建议在超过135°C(275°F)温度下用作初级绝缘。
    机械性能
    - 材料硬度: 氟聚合物材料提供出色的耐磨和防切割性能。
    - 应力缓解: 安装在精密电气连接和终端上时提供有效的应力缓解。
    温度等级
    - 完全恢复温度: 130°C(266°F)
    - 工作温度范围: -70°C 至 200°C(-94°F 至 392°F)
    尺寸
    | 规格 | 展开ID (D) | 最大恢复ID (d) | 壁厚 (W) |

    | 3/64 | 1.17 mm | 0.58 mm | 0.25 mm ± 0.051 mm |
    | 1/16 | 1.60 mm | 0.79 mm | 0.25 mm ± 0.051 mm |
    | 3/32 | 2.36 mm | 1.17 mm | 0.25 mm ± 0.051 mm |
    | 1/8 | 3.18 mm | 1.58 mm | 0.25 mm ± 0.051 mm |
    | 3/16 | 4.75 mm | 2.36 mm | 0.30 mm ± 0.076 mm |
    | 1/4 | 6.35 mm | 3.18 mm | 0.30 mm ± 0.076 mm |
    | 3/8 | 9.53 mm | 4.75 mm | 0.30 mm ± 0.076 mm |
    | 1/2 | 12.70 mm | 6.35 mm | 0.30 mm ± 0.076 mm |
    | 3/4 | 19.05 mm | 9.53 mm | 0.43 mm ± 0.076 mm |
    | 1 | 25.40 mm | 12.70 mm | 0.48 mm ± 0.076 mm |
    标准与规范
    - RW-1200
    - SAE AS23053/18 Class 3

    产品特点和优势


    HT-200具备以下特点和优势:
    - 2:1 缩比: 所有标准尺寸均适用。
    - 薄壁绝缘: 强韧且非常柔韧的薄壁绝缘材料。
    - 高阻燃性: 符合 ASTM D2671, Procedure C 的标准。
    - 高温性能: 满足或超过军用和工业标准。
    - 低恢复温度: 有助于保护敏感基材。
    - 化学和溶剂防护: 保护设备免受大多数工业溶剂、燃料和化学品的影响。
    - NASA 出气要求达标: 适合用于太空应用如卫星。

    应用案例和使用建议


    应用案例
    - 下井石油和天然气勘探工具
    - 军用和商用飞机
    - 卫星
    - 汽车发动机
    - 工业设备
    - 电池盖
    使用建议
    HT-200适用于需要高强度绝缘和应力缓解的应用场合,特别是在需要视觉检查的条件下。安装时确保将管套精确地放置在需要保护的连接点上,以达到最佳效果。对于温度敏感的应用,应注意控制加热温度,以防止损坏管内的连接部件。

    兼容性和支持


    HT-200可以与其他符合相关标准的电子元件和设备兼容。制造商TE Connectivity提供了详细的技术支持和客户服务,包括电话咨询和现场技术支持服务,具体联系方式详见技术手册末尾。

    常见问题与解决方案


    常见问题
    1. 安装后管套出现裂纹
    2. 电气连接处温度超过推荐范围
    解决方案
    1. 检查管套是否正确安装: 确保安装过程中没有过度拉伸或损伤。如有问题,重新安装。
    2. 避免超出温度范围使用: 如需长期在高温度环境下使用,请选择更高级别的绝缘材料或采取适当的冷却措施。

    总结和推荐


    HT-200 高温热缩管凭借其卓越的绝缘性能、高耐热性和广泛的适用性,使其成为在苛刻环境中应用的理想选择。尤其适合需要可靠绝缘和防护的应用场景。综上所述,强烈推荐HT-200用于任何需要高度可靠的高温绝缘保护的应用。

HT-200-1/4-X-SP参数

参数
250.0' (76.2m)
零件状态 停产
包装方式 散装

HT-200-1/4-X-SP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HT-200-1/4-X-SP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY HT-200-1/4-X-SP HT-200-1/4-X-SP数据手册

HT-200-1/4-X-SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
