首页  >  产品百科  >  7-1241961-2

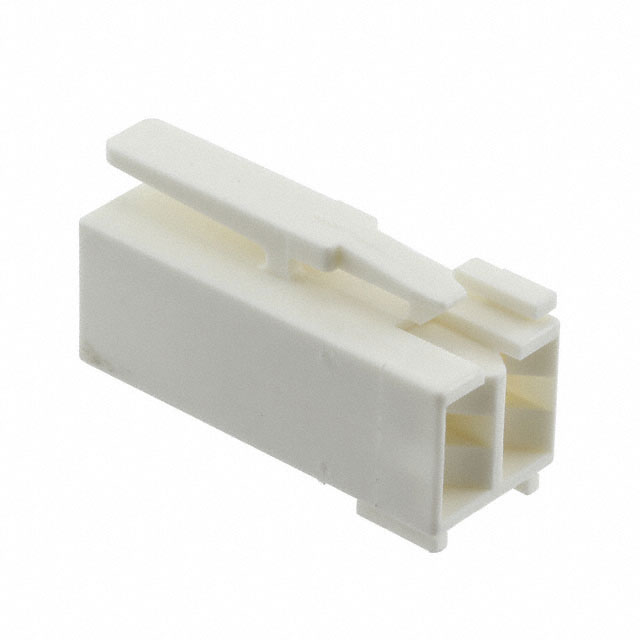

7-1241961-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 1 2pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 25.4mm(长度)*13.8938mm(高度)
供应商型号: 571-7-1241961-2
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 7-1241961-2

7-1241961-2概述

    RAST 5 IDC Connectors - 7-1241961-2 技术手册

    1. 产品简介


    RAST 5 IDC Connectors (型号:7-1241961-2) 是一种用于电线到板式连接的接线座组件。这种连接器具有两位置结构,其中心线间距为5毫米(0.197英寸),采用压接方式,单排设计。其外壳材料为PA 6.6,自然色外观,并配备有配对锁定机制。该系列连接器广泛应用于汽车、家用电器和其他工业电子设备中,用于实现电源和信号传输。

    2. 技术参数


    - 中心线间距(Pitch):5毫米(0.197英寸)
    - 位置数:2
    - 连接器系统:电线到板式连接
    - 连接器及外壳类型:插座
    - 密封性:无密封
    - 连接方式:导线和电缆压接
    - 锁定方式:介于第1、2腔体之间的锁定插销
    - 面板安装功能:无
    - 电路应用:电源与信号传输
    - 行业标准:RAST 02-E版本
    - 阻燃等级:UL 94V-2
    - 工作温度范围:-40°C至105°C(-40°F至221°F)
    - 包装数量:3200个
    - 包装方式:箱装及纸箱

    3. 产品特点和优势


    - 独特的压接设计:允许方便快捷的导线连接。
    - 坚固的机械结构:配备锁定插销,确保可靠的配对。
    - 耐高温能力:能够在极端温度条件下稳定运行。
    - 符合环保要求:符合RoHS、ELV、REACH等国际环保标准。
    - 易于集成:自然色外壳,便于识别和组装。

    4. 应用案例和使用建议


    - 汽车电子:适合用于车辆内部各种控制模块间的信号传输。
    - 家用电器:适用于冰箱、洗衣机等设备中电源和信号连接。
    - 工业自动化:用于设备间信号传输和电源供应。
    - 使用建议:在高振动环境中使用时,建议增加额外的固定措施以防止接触不良;在极端温度环境下使用时,确保正确选择匹配的电缆材料。

    5. 兼容性和支持


    - 兼容性:该系列还包括多种其他相关部件,如HSG, RECP, POSILOK MKIII, AMP DUOPLUG MK2 CONNECTOR等。
    - 支持:如需技术支持,可拨打免费电话+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查压接工艺是否到位,重新进行压接。
    - 问题:温度过高导致失效
    - 解决方案:确认所选材料是否符合温度范围要求,更换不符合要求的电缆。
    - 问题:插头无法牢固插入
    - 解决方案:检查是否有异物阻塞,清除异物后再次尝试。

    7. 总结和推荐


    RAST 5 IDC Connectors (7-1241961-2) 在性能、可靠性和易用性方面表现出色,特别适用于严苛环境下的电源和信号传输。该产品在环保方面也完全符合相关标准,是一款值得信赖的选择。总体而言,推荐在需要高可靠性的工业和家电项目中使用这款连接器。

7-1241961-2参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
长*宽*高 25.4mm(长度)*13.8938mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

7-1241961-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1241961-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 7-1241961-2 7-1241961-2数据手册

7-1241961-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 6.1346
10+ $ 0.567 ¥ 5.126
25+ $ 0.4922 ¥ 4.4502
100+ $ 0.4422 ¥ 3.9982
250+ $ 0.4007 ¥ 3.6227
500+ $ 0.3769 ¥ 3.408
1000+ $ 0.3024 ¥ 2.7342
3200+ $ 0.297 ¥ 2.6854
9600+ $ 0.2678 ¥ 2.4209
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.13
