6295-BCM-S-040-000

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: SMI 5000、SMI 6000 和 SMI 7000 是低压 MEMS 传感器,具有数字或数字/模拟输出,精度为 ±1% FS(数字)。
供应商型号: 223-6295-BCM-S-040-000-ND
供应商: Digi-Key
标准整包数: 1

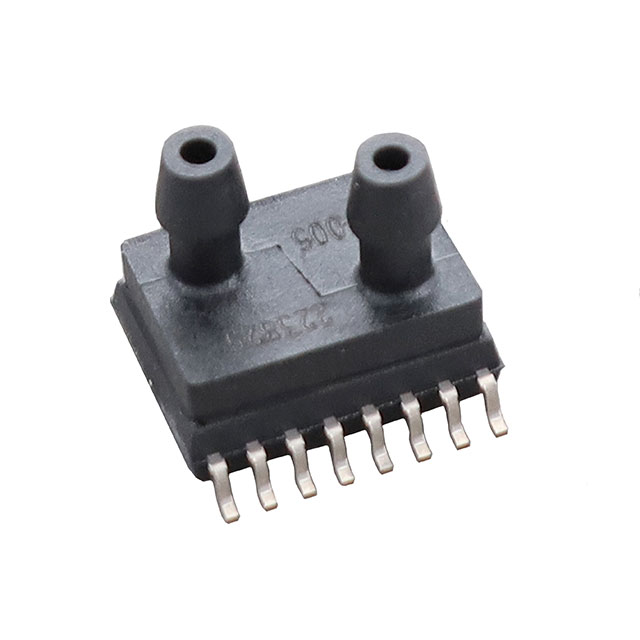

TE CONNECTIVITY 压力传感器 6295-BCM-S-040-000

6295-BCM-S-040-000概述

    TE Connectivity SM7000/SM6000/SM5000系列低压力MEMS传感器技术手册

    产品简介


    TE Connectivity推出的SM7000/SM6000/SM5000系列传感器是一种采用先进的压力传感器技术和CMOS混合信号处理技术设计的低压力MEMS传感器。此系列传感器能够提供经过全面校准和多阶压力及温度补偿的模拟和/或数字输出信号。它们适用于多种应用领域,包括CPAP(持续气道正压通气)设备、呼吸机、气体流量仪表、空气流量测量、暖通空调系统(HVAC)、压力变送器、气动仪表、压力开关和安全柜等。

    技术参数


    - 压力范围:从0.07到2.49 PSI。
    - 压力类型:包括表压、差压和不对称差压。
    - 输出接口:支持16位I2C数字输出和模拟输出。
    - 总误差带:±1%满量程(数字),±1.5%满量程(模拟)。
    - 补偿温度范围:-20°C到85°C。
    - 电源电压:3.3V至5.5V。
    - 包装形式:JEDEC标准SOIC-16封装,支持垂直或水平端口选项。
    - 最大工作温度:-40°C至105°C。
    - 存储温度:-40°C至125°C。
    - 密封材料:包含硅、玻璃、金、铝等。

    产品特点和优势


    1. 集成化设计:将压力传感器与信号调理ASIC集成在一个封装内,简化了使用过程,减少了外部电路需求。
    2. 高精度和稳定性:总误差带不超过±1%满量程,且在10年寿命期内精度变化小于±1%,获得AccuStable质量标签。
    3. 多种配置选择:提供多种压力范围和电压配置选项,满足不同应用场景需求。
    4. 高性能通信协议:支持I2C接口,传输速率高达400kHz,确保高速数据通信。

    应用案例和使用建议


    - CPAP/睡眠呼吸暂停治疗设备:利用传感器精确监测气流压力,以保持稳定的治疗效果。
    - 气体流量仪表:通过精确的压力测量,实现气体流量的精准控制。
    - 建议:在安装过程中注意避免外部电磁干扰,保持传感器周围环境清洁干燥,以提高测量精度。

    兼容性和支持


    - 兼容性:适用于多种工业和医疗设备,与常见的微控制器和其他传感器兼容。
    - 支持:TE Connectivity提供了详细的技术文档和客户支持服务,帮助用户解决应用中的各种问题。

    常见问题与解决方案


    1. 问:传感器无法正常读取数据
    - 解决方法:检查连接线路是否正确,确保I2C地址设置无误。
    2. 问:传感器读数不稳定
    - 解决方法:确认传感器所处环境符合推荐的工作条件,如温度和湿度范围。
    3. 问:传感器精度不足
    - 解决方法:联系技术支持获取更高级别的校准服务,确保传感器处于最佳工作状态。

    总结和推荐


    总体而言,TE Connectivity SM7000/SM6000/SM5000系列传感器凭借其出色的精度、稳定性和广泛的适用性,是一款理想的工业和医疗领域压力测量解决方案。特别是在需要高精度和稳定性的应用场景下,推荐选用这款产品。此外,TE Connectivity提供的丰富支持和维护服务也为用户的应用带来了更多保障。

6295-BCM-S-040-000参数

参数
最大工作压力 -
工作压力范围 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1%
输出类型 I²C
压力类型 计量
通用封装 SOIC-16
安装方式 贴片安装,顶部安装
包装方式 散装,管装

6295-BCM-S-040-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6295-BCM-S-040-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 6295-BCM-S-040-000 6295-BCM-S-040-000数据手册

6295-BCM-S-040-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.5656 ¥ 199.1293
5+ $ 20.2634 ¥ 169.579
10+ $ 19.395 ¥ 162.3116
45+ $ 17.8085 ¥ 149.0349
90+ $ 17.1948 ¥ 143.8988
135+ $ 16.8656 ¥ 141.1437
540+ $ 15.8858 ¥ 132.9447
库存: 570
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 199.12
