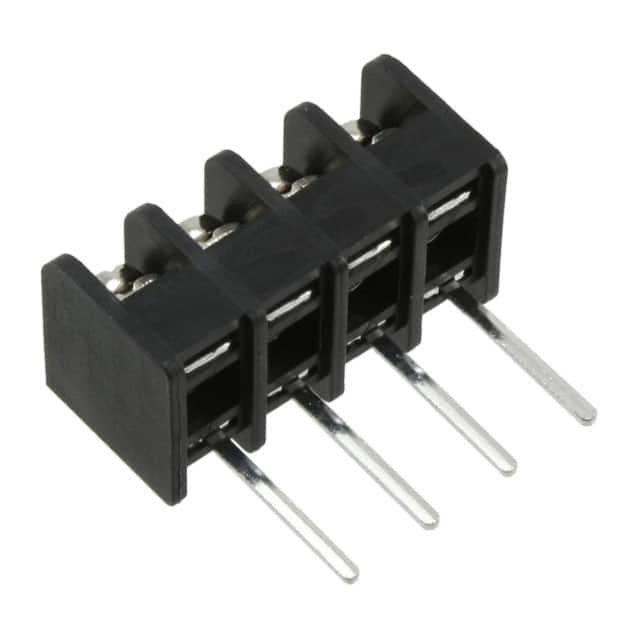

3WWV-04-008

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 4 POS 6.35mm Wire Wrap ST Thru-Hole 10A/Contact Package
供应商型号: 3WWV-04-008-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 3WWV-04-008

3WWV-04-008概述

    #

    产品简介


    本产品是Buchanan 3系列中的三重屏障无焊锡绕线接线块,型号为3WWV-04-008。它是一种线到板连接器系统,具有四位置,中心线距为6.35毫米(0.25英寸)。这款接线块主要应用于电源电路,并且广泛用于工业和电子产品领域。由于其无焊锡的设计和便捷的安装方式,这种接线块能够显著提高连接可靠性和生产效率。

    技术参数


    - 中心线距: 6.35 毫米 (0.25 英寸)
    - 位置数: 4
    - 连接器系统: 线到板
    - 底部端接类型: 无焊锡绕线
    - 屏障类型: 三重屏障
    - 接触面积电镀材料: 锡
    - 接触基材: 铜合金
    - 最大电流额定值: 10 安培
    - 螺丝头部类型: 夹线组合头
    - 螺丝镀层材料: 锌
    - 螺丝材质: 钢
    - 顶部端接类型: 夹线组合头
    - 螺丝孔径: M3
    - 接触点材质: 铜合金
    - 封装数量: 300 个
    - 工作电压: 300 伏
    - 操作温度范围: 适配波峰焊接工艺至265°C

    产品特点和优势


    - 扁平底座设计: 具有立柱支撑,提供更好的稳定性。
    - 单行一排布局: 便于紧凑布局和高效使用空间。
    - 三重屏障: 增加了电气隔离的安全性和可靠性。
    - 无焊锡绕线技术: 简化安装过程,降低施工难度。
    - 环保合规: 符合多项环保标准,包括欧盟RoHS、REACH等。
    - 高强度塑料外壳: 提供机械强度和绝缘保护。
    - 垂直安装方式: 方便布线和接线管理。

    应用案例和使用建议


    应用案例
    这款接线块主要应用于需要高电流承载能力的电源电路中,例如开关电源、驱动器电路和其他电力分配系统。三重屏障的设计可以有效防止信号干扰和短路风险,确保电路的稳定运行。
    使用建议
    1. 在安装过程中,确保螺丝紧固到位以确保良好的电气接触。
    2. 在连接导线时,选择合适直径的导线以避免接触不良。
    3. 使用热缩套管或其他绝缘材料包裹裸露的接线部位,增强安全性。
    4. 在焊接波峰焊接工艺中,确保温度控制在265°C以下,以免损坏接线块。

    兼容性和支持


    这款接线块与多种其他电子元器件兼容,包括不同系列的Buchanan连接器。此外,厂商提供了完善的售后支持和技术文档,如用户手册和CAD文件,方便用户进行二次开发和维护。
    - 配套零件: TE Part #160826-3, TE Part #390088-2, TE Part #8-31894-1, TE Part #2-2176350-0, TE Part #5-104071-7, TE Part #1622825-2, TE Part #487545-1, TE Part #640456-8, TE Part #5745992-3

    常见问题与解决方案


    常见问题
    1. 安装后接触不良
    2. 螺丝松动导致短路
    解决方案
    1. 检查螺丝是否已拧紧,重新紧固。
    2. 使用合适的工具,确保螺丝达到正确的扭矩。

    总结和推荐


    综合评估
    3WWV-04-008接线块凭借其独特的三重屏障设计和无焊锡绕线技术,在工业应用中表现出色。其坚固耐用的外壳和广泛的兼容性使其成为各种电力分配系统的理想选择。同时,其符合多项环保标准的特点也为绿色制造提供了有力的支持。
    推荐使用
    强烈推荐此款接线块应用于高电流需求的电源电路中。它的独特设计不仅提高了电路的可靠性,还简化了安装过程,适合于寻求高效解决方案的工程设计。

3WWV-04-008参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

3WWV-04-008厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3WWV-04-008数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 3WWV-04-008 3WWV-04-008数据手册

3WWV-04-008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3956 ¥ 37.1428
10+ $ 3.1244 ¥ 26.4015
25+ $ 2.6374 ¥ 22.0721
50+ $ 2.407 ¥ 20.1434
100+ $ 2.2174 ¥ 18.5567
300+ $ 1.9886 ¥ 16.642
600+ $ 1.9748 ¥ 16.5264
库存: 4077
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.14
