首页  >  产品百科  >  292227-7

292227-7

厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 1.5mm 1 7pin 2A 锡 米黄色 贴片安装 17mm*4.8768mm*9.2mm
供应商型号: A98700TR-ND
供应商: Digi-Key
标准整包数: 700

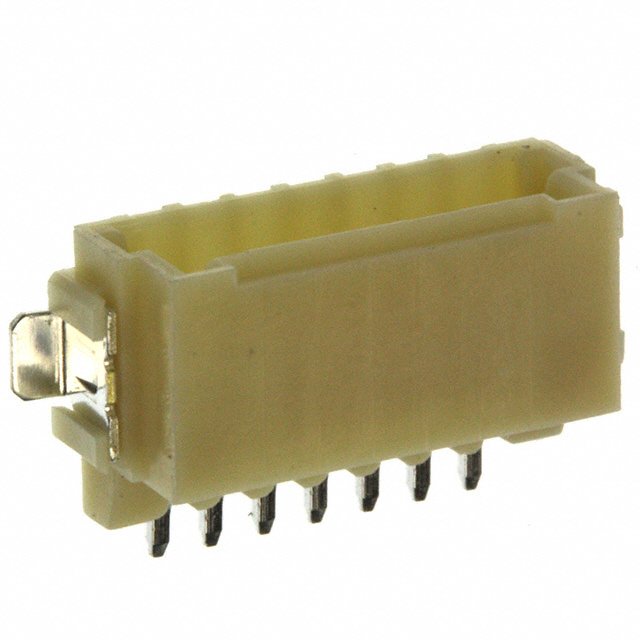

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 292227-7

292227-7概述


    产品简介


    这款电子元器件是TE Connectivity(泰科电子)生产的PCB Mount Header,型号为292227-7。它是一款带有直角插接方向的板对线连接器,设计用于7位的连接需求,中心线间距为1.5毫米。此产品属于AMP Mini CT系列,提供全面的屏蔽保护(Fully Shrouded),并采用锡金属镀层,适用于表面贴装技术(Surface Mount)。其主要功能是作为信号传输的媒介,广泛应用于消费电子、通信设备、工业自动化等领域。

    技术参数


    - PCB Mount Orientation: 直角 (Right Angle)
    - Centerline (Pitch): 1.5 mm [0.059 in]
    - Number of Rows: 单排 (1 Row)
    - Number of Positions: 7个引脚
    - Connector System: 线对板连接器 (Wire-to-Board)
    - 电气特性:
    - 工作电压:50 VAC
    - 接触点额定电流:2 A (最大)
    - 工作温度范围:-40°C 至 105°C [-40°F 至 221°F]
    - 物理特性:
    - 插针长度:2.4 mm [0.095 in]
    - 接触点接触区域镀层:锡
    - 接触基材:黄铜
    - 连接器高度:7.7 mm [0.303 in]
    - 连接器宽度:4.9 mm [0.192 in]
    - 推荐PCB厚度:0.8 mm [0.031 in]
    - 包装特性:
    - 包装单位:200个/卷 (Reel)
    - 符合RoHS标准
    - UL阻燃等级:UL 94V-0

    产品特点和优势


    - 独特的屏蔽设计: 全面屏蔽保护(Fully Shrouded)有效减少电磁干扰,确保信号传输稳定性。
    - 高密度布局: 7个位置的设计使其适合空间受限的应用场景。
    - 可靠连接: 使用1.5毫米间距配合直角设计,便于布线和装配。
    - 高性能材料: 黄铜接触基材结合锡镀层,保证长期耐用性和导电性。
    - 适用多种标准: 支持CSA和UL认证,满足行业安全规范。
    - 表面贴装技术: 可通过回流焊接进行快速组装,提升生产效率。

    应用案例和使用建议


    应用场景:
    - 消费电子产品(如智能手机、平板电脑)
    - 通信设备(路由器、交换机)
    - 工业自动化系统(传感器和控制器连接)
    使用建议:
    - 在高温环境下使用时,注意监测连接器的温升,避免过热导致失效。
    - 对于高频信号传输,建议配合阻抗匹配的设计以优化信号质量。
    - 在焊接过程中,确保回流焊温度不超过245°C,以免损坏连接器。

    兼容性和支持


    - 兼容性: 本产品与AMP Mini CT系列其他型号及相关连接器配件高度兼容。
    - 支持服务: TE Connectivity提供全球技术支持热线(+1 800 522 6752),帮助客户解决技术问题。
    - 文档支持: 除了技术手册,还提供了详细的产品图纸和CAD模型,方便客户进行设计和验证。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法牢固插入PCB | 检查焊接质量,确保焊盘与引脚完全贴合 |
    | 连接器温度过高 | 减少负载电流或改善散热设计 |
    | 信号传输不稳定 | 确保连接器未受外界电磁干扰,并检查接线 |

    总结和推荐


    TE Connectivity 292227-7 PCB Mount Header 是一款功能强大且性能稳定的电子元器件,尤其适用于需要高密度连接和屏蔽效果的应用场景。其独特的屏蔽设计和可靠性使其成为市场上极具竞争力的产品之一。我们强烈推荐这一款连接器给需要信号传输稳定性的工程师和技术人员。只要合理使用并遵循建议,此产品完全可以满足大多数现代电子设备的需求。

292227-7参数

参数
防护等级 -
额定电流 2A
针脚数 7pin
类型 Detent Lock,Header
排数 1
触头镀层 - 配接
间距-配接 1.5mm
触头镀层厚度 - 配接 -
颜色 米黄色
长*宽*高 17mm*4.8768mm*9.2mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

292227-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

292227-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 292227-7 292227-7数据手册

292227-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
