206426-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形连接器插头, CPC Series 3系列, 3芯, 电缆安装, 压接
供应商型号: 26M-206426-1
供应商: 云汉优选
标准整包数: 1

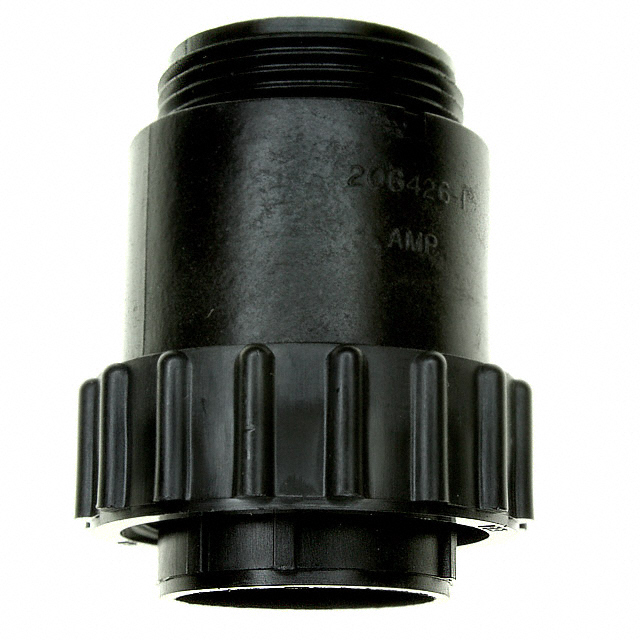

TE CONNECTIVITY 圆形连接器 206426-1

206426-1概述

    AMP Circular Connectors for Commercial Signal and Power Applications

    产品简介


    AMP Circular Connectors是专为商业信号和电源应用设计的一系列连接器。这些连接器具有多种型号,包括标准密度、高密度、低密度和功率密度等,满足不同互连需求。主要功能包括提供稳定的信号传输和电力传输,适用于广泛的工业和商业应用场景。

    技术参数


    - 系列1:使用耐用的Multimate接点(直径为0.062英寸[1.57毫米]),适用于标准密度和低电流应用。
    - 系列2:采用尺寸20 DM和20 DF接点(直径为0.040英寸[1.02毫米]),适用于高密度应用。
    - 系列3:使用类型XII接点,可承载高达35安培的电流,适用于低密度和高功率应用。
    - 系列4:结合标准和功率密度应用,采用类型III+和类型XII接点。
    - 系列5:采用尺寸8螺纹机加工和精密成形接点,适用于高功率密度应用。
    - 系列6:结合标准和高功率密度应用,采用类型III+和尺寸8接点。
    其他规格:
    - 工作温度范围:-40°C至+105°C。
    - UL 94V-0认证:符合严格的阻燃标准。
    - IP等级:具有内置的针座保护,防止错误插拔。
    - 快速连接/断开能力:具备螺纹辅助装置,正向锁定耦合。
    - 认证:符合加拿大标准协会认证(File No. LR 7189)和UL 94V-0认证。

    产品特点和优势


    - 轻量化设计:全塑料和金属外壳连接器,重量轻便。
    - 高可靠性:所有系列均符合RoHS标准,确保无铅、无汞等有害物质。
    - 环境适应性:可在广泛的温度范围内操作。
    - 兼容性:部分系列可与MIL-C-5015风格的金属壳体连接器兼容。
    - 成本效益:某些型号相比标准MIL-C-5015连接器具有更低的成本。

    应用案例和使用建议


    这些连接器广泛应用于各种行业,如自动化设备、汽车制造、通讯设备等领域。例如,在自动化设备中,这些连接器可以用于信号传输和电源供应。在安装过程中,建议根据具体应用选择合适的连接器型号,并严格按照制造商提供的安装指南进行操作,以确保连接器的最佳性能。

    兼容性和支持


    - 兼容性:系列1和系列3连接器可用于600伏特服务,而其他系列则用于250伏特服务。系列4和系列2的组合可用于600伏特服务。
    - 支持:泰科电子提供技术支持,包括提供技术文档、产品样本、授权分销商位置等。

    常见问题与解决方案


    - 问题:连接器无法正确插入。
    - 解决方案:检查连接器的针脚是否对齐,确保正确插入。
    - 问题:连接器接触不良。
    - 解决方案:清洁连接器表面,确保无灰尘和污垢。
    - 问题:连接器出现过热现象。
    - 解决方案:检查是否超过最大电流容量,必要时更换更高容量的连接器。

    总结和推荐


    AMP Circular Connectors在商业信号和电源应用方面表现出色,具有多样的型号选择、优异的技术参数和可靠的质量保证。这些连接器的广泛应用和广泛的兼容性使其成为市场上极具竞争力的产品。综上所述,强烈推荐使用AMP Circular Connectors来满足各类工业和商业应用的需求。

206426-1参数

参数
外壳材料 Polyamide (PA66),Nylon 6/6,Glass Filled
针脚数 3pin(Power)
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
长*宽*高 41.78mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

206426-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

206426-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 206426-1 206426-1数据手册

206426-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.9422
10+ ¥ 41.2736
50+ ¥ 36.8906
100+ ¥ 35
库存: 277
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 43.94
