926790-6

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 13-17AWG Brass F 20.8mm Tin T/R
供应商型号: 926790-6
供应商: 云汉优选
标准整包数: 1500
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 926790-6

926790-6概述

    # 电子元器件产品技术手册

    产品简介

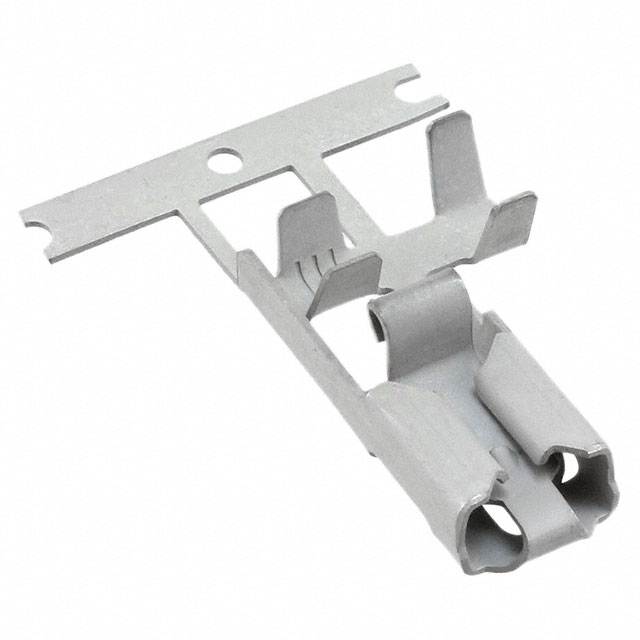

    本手册详细介绍的是TE Connectivity公司的型号为926790-6的快速断开式插座(Quick Disconnect Receptacle)。该产品适用于17至13 AWG线径范围内的导线,具有广泛的适用性,可用于各种电气连接应用中。此款插座的主要特点包括低插入力、正向锁定功能、单点连接能力等。它特别适合用于需要频繁插拔的场景,如家用电器和汽车电子系统中。

    技术参数


    - 产品类型:快速断开式插座(Quick Disconnect Receptacle)
    - 端子类型:插座
    - 线径范围:17-13 AWG,即1.03至2.62平方毫米
    - 匹配接头宽度:6.35毫米(0.25英寸)
    - 匹配接头厚度:0.81毫米(0.032英寸)
    - 终端材料厚度:0.41毫米(0.016英寸)
    - 绝缘层直径范围:3-4.3毫米(0.118-0.169英寸)
    - 提取力:7-100牛顿
    - 使用温度范围:-40至110摄氏度(-40至230华氏度)
    - 兼容性:支持UL标准
    - 包装:每卷2000个,采用条形码/卷盘包装
    - 符合标准:RoHS、ELV、REACH合规

    产品特点和优势


    - 低插入力:设计使得插拔操作更加轻松便捷,减少人工劳动强度。
    - 正向锁定功能:确保连接稳定可靠,不易松脱,特别适用于高振动环境。
    - 单点连接能力:便于安装和维护,降低错误连接的可能性。
    - 广泛兼容性:支持多种线径和材质的导线,应用范围广。

    应用案例和使用建议


    - 应用案例:适用于家用电器(如冰箱、洗衣机)、工业设备、汽车电子系统等多种场景。
    - 使用建议:
    - 确保插入时线径与规格相符,避免短路风险。
    - 插拔过程中应轻柔操作,防止损坏插座。
    - 定期检查连接稳定性,特别是在振动较大环境下需更加注意。

    兼容性和支持


    - 兼容性:可与多种导线和电缆兼容,具体参见产品系列中的其他配套部件。
    - 支持服务:TE Connectivity提供全方位的技术支持和服务,如有任何问题,请拨打客服热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    - 问题一:如何正确选择合适的线径?
    - 解答:根据具体应用场景和电流需求选择合适线径范围内的导线。对于小电流应用,可以选择较小线径;反之则需要较大线径。

    - 问题二:插座为何会过热?
    - 解答:可能是因为负载过大或接触不良引起。建议检查线路负载情况及连接是否稳固,必要时更换更合适的插座。
    - 问题三:如何进行正确的维护保养?
    - 解答:定期清洁插座接口,避免灰尘和杂物堆积导致接触不良。建议在无负载情况下轻轻拔出并插入数次,确保活动自如。

    总结和推荐


    综上所述,型号为926790-6的TE Connectivity快速断开式插座是一款高性能、高可靠性且易于使用的电子元器件产品。它的低插入力、正向锁定功能以及广泛的适用范围使其在市场上具有较强的竞争力。无论是家用电器还是工业应用,这款产品都表现出了优秀的性能和良好的用户体验。我们强烈推荐在相关应用场景中使用这款产品。如果有任何疑问或需要进一步的技术支持,请联系我们的客户服务部门。

926790-6参数

参数
长*宽*高 20.8mm(长度)*12.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

926790-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926790-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 926790-6 926790-6数据手册

926790-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
