HSA251K2J

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 1.2KΩ ±5% ±30ppm/℃ 法兰安装 29mm*28mm*15mm
供应商型号: HSA251K2J
供应商: Master
标准整包数: 10

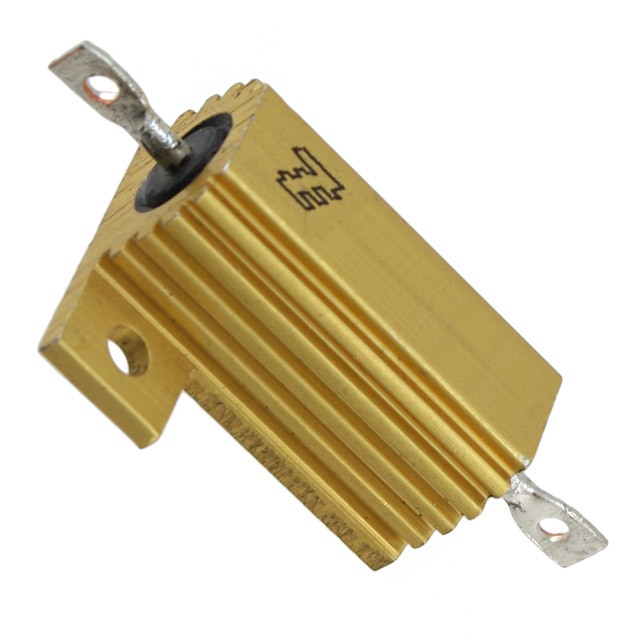

TE CONNECTIVITY 网络阵列电阻 HSA251K2J

HSA251K2J概述

    高质量电子元器件技术手册

    1. 产品简介


    本文将介绍TE Connectivity的铝壳功率电阻HS系列,它是一个包含从5瓦到300瓦功率等级的产品线。该系列主要用于制动电阻、平衡电阻、电容充放电、Crowbar保护电路、滤波器以及一般用途的电力机械等领域。HS系列提供500瓦和1000瓦的版本,以其广泛的适用范围和高度定制化的服务而闻名。

    2. 技术参数


    - 功率等级:5瓦至300瓦(可选500瓦和1000瓦版本)
    - 热沉温度:
    - 带热沉(25°C):5瓦(HSA5)至75瓦(HSA75),100瓦(HSC100)至300瓦(HSC300)
    - 无热沉(25°C):5.5瓦(HSA5)至45瓦(HSA75),50瓦(HSC100)至75瓦(HSC300)
    - 电阻值:
    - 最小值:R01(HSA5-HSA50),R05(HSC75-HSC300)
    - 最大值:10千欧姆(HSA5),50千欧姆(HSA75),100千欧姆(HSC75-HSC300)
    - 最大工作电压:160伏(HSA5),265伏(HSA10),550伏(HSA25),1250伏(HSA50),1400伏(HSA75),1900伏(HSC100),2500伏(HSC150,HSC250,HSC300)
    - 击穿电压(AC峰值):1400伏(HSA5-HSA50),2500伏(HSA75-HSC75),5000伏(HSC100-HSC300)
    - 长期稳定性(1000小时):≤2%变化(HSA5-HSA75,HSC75-HSC300)
    - 标准热沉尺寸:面积(mm²),厚度(mm)
    - HSA5-HSA50:面积41500 mm²,厚度11 mm
    - HSC75-HSC300:面积99500 mm²至578000 mm²,厚度3 mm
    - 安装孔数:
    - HSA5-HSA50:2个孔
    - HSC75-HSC300:4个孔(HSC75-HSC150),6个孔(HSC200-HSC300)

    3. 产品特点和优势


    HS系列功率电阻具有以下几个显著特点:
    - 高可靠性:已有超过50年的设计制造经验,具备良好的可靠性和稳定性。
    - 广泛的应用范围:覆盖5瓦到300瓦的功率等级,满足不同应用需求。
    - 定制化能力:能够根据客户需求提供不同的绕组、终端、安装方式等定制化服务。
    - 高电压适应性:最高可达1400伏(HSA75)及5600伏(HSC300)。
    - 低电阻变化率:最大电阻变化率仅为2%,确保稳定运行。

    4. 应用案例和使用建议


    - 制动电阻:用于电机或电动车辆的制动系统中,将动能转换为热能进行消耗。
    - 平衡电阻:用于平衡电路中各部分之间的电压或电流,确保系统正常运行。
    - 电容充放电:用于储能系统中,确保电容安全充电和放电。
    - Crowbar保护电路:在过压情况下快速释放电流,保护其他电路部件不受损坏。
    - 滤波器:作为电阻元件参与滤波电路的设计,提高电路的稳定性。
    使用建议:
    - 在使用过程中,确保选择合适的热沉,以维持工作温度在允许范围内。
    - 定期检查绝缘电阻,确保在潮湿环境中仍能满足1000MΩ的标准。
    - 对于需要高功率的应用,可以考虑使用更高额定功率的产品或采用多个并联的方式进行。

    5. 兼容性和支持


    HS系列功率电阻与其他TE Connectivity的铝壳功率电阻兼容,易于集成到现有系统中。厂商提供了全面的技术支持和服务,包括设计咨询、现场测试和故障排查等,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的热沉?
    - 解决方案:根据具体应用场景选择相应额定功率的热沉,确保在工作条件下不超出其散热能力。

    - 问题2:如何确保长期稳定性?
    - 解决方案:按照手册要求进行适当的降额使用,避免长时间满载工作,同时定期进行检查和维护。
    - 问题3:如何解决绝缘电阻下降问题?
    - 解决方案:确保在干燥环境中存放,避免受潮;如需在潮湿环境下使用,建议增加防潮措施,例如涂抹防潮涂层。

    7. 总结和推荐


    总体而言,HS系列铝壳功率电阻凭借其高可靠性、广泛的适用范围和强大的定制化能力,成为市场上备受推崇的产品。其优秀的稳定性和高效的散热性能使其在各种严苛的应用环境中表现出色。强烈推荐该系列产品给需要高性能、高稳定性的应用场合。
    以上内容是对TE Connectivity HS系列铝壳功率电阻的技术手册进行了详细的整理和分析,希望能帮助用户更好地了解和使用该产品。

HSA251K2J参数

参数
电阻值 1.2KΩ
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 29mm*28mm*15mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSA251K2J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA251K2J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSA251K2J HSA251K2J数据手册

HSA251K2J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.576 ¥ 21.8187
100+ $ 2.2868 ¥ 19.014
300+ $ 2.0267 ¥ 16.8424
500+ $ 2.0172 ¥ 16.4408
1000+ $ 1.9971 ¥ 16.3544
2500+ $ 1.9876 ¥ 16.2766
5000+ $ 1.9771 ¥ 16.1902
7500+ $ 1.9771 ¥ 16.1902
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 218.18
