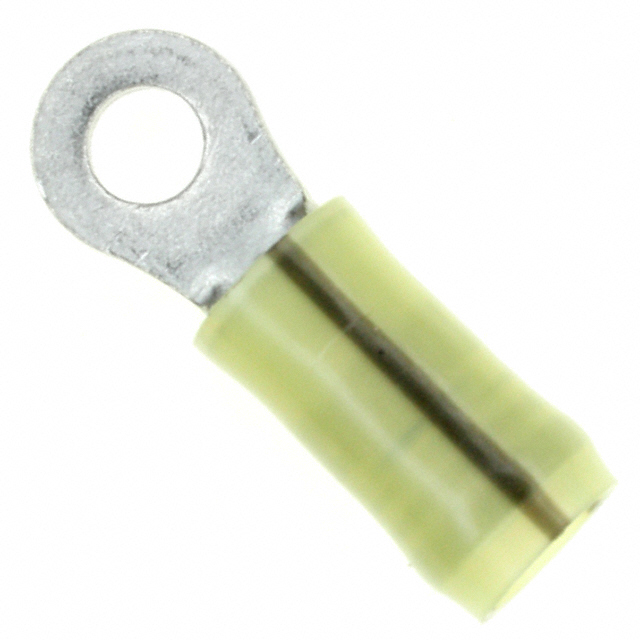

1-320627-0

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: JY-1-320627-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 1-320627-0

1-320627-0概述


    产品简介


    封闭环舌型端子是一种用于电气连接的电子元器件。该产品型号为1-320627-0,主要适用于16至14 AWG(美国线规)的电线。它具有#8 / M4安装螺钉尺寸,直径为4.17毫米(0.164英寸),并采用直式封闭式巴氏镀锡工艺,部分绝缘设计。该产品广泛应用于电力传输和分配系统、工业自动化设备、机械设备及其他需要可靠电气连接的应用场景。

    技术参数


    - 产品类型:封闭环舌型端子
    - 终端特征:重型设计
    - 安装螺钉尺寸:#8, M4
    - 密封性:无密封
    - 绝缘支持:带绝缘支持
    - 孔数:1
    - 电压等级:300伏特
    - 导体巴氏类型:封闭式
    - 终端方向:直式
    - 巴氏材料:锡
    - 电线尺寸:2050 – 5180 CMA
    - 安装螺钉直径:4.17毫米(0.164英寸)
    - 舌厚:0.79毫米(0.031英寸)
    - 产品长度:26.57毫米(1.046英寸)
    - 兼容绝缘直径(最大值):5.84毫米(0.23英寸)
    - 兼容绝缘直径范围:3.81 – 5.84毫米(0.15 – 0.23英寸)
    - 操作温度范围:105°C(221°F)
    - 兼容绝缘材料直径(部分绝缘):最大5.84毫米(0.23英寸)
    - 重量:2.358克
    - 认证标准:符合欧盟RoHS、ELV、中国RoHS等环保指令
    - 卤素含量:低卤素(Br, Cl, F, I < 900 ppm),不含BFR/CFR/PVC
    - 焊接工艺能力:不适用

    产品特点和优势


    - 重型设计:确保在高负载下的稳定性。
    - 多用途兼容性:适用于多种安装螺钉尺寸,增加了应用灵活性。
    - 环保材料:采用低卤素和无害材料,满足严格的环保标准。
    - 可靠连接:直式封闭式设计确保可靠的电气连接,提高系统稳定性。

    应用案例和使用建议


    该封闭环舌型端子适用于电力传输、配电系统、工业自动化设备等。为了确保最佳使用效果,建议遵循以下几点使用建议:
    - 在安装前,确保电线的绝缘层适当去除,并确保安装螺钉的紧固力适中。
    - 定期检查安装点,以确保连接处无松动或腐蚀现象。
    - 在使用过程中,如发现任何异常情况,应及时更换或修理。

    兼容性和支持


    该产品可与铜基材及锡镀层的电线兼容。TE Connectivity提供了丰富的技术支持和服务,包括产品文档下载、常见问题解答等,可以通过电话 +1 800 522 6752 获取更多帮助。

    常见问题与解决方案


    1. 问:产品是否有防水功能?
    - 答:该产品未设计为防水。如果需要防水功能,建议选择密封型端子。
    2. 问:如何正确安装产品?
    - 答:首先确保电线绝缘层已适当去除,并使用合适的工具将端子固定到安装螺钉上。确保安装螺钉紧固力适中,避免过紧导致损坏。
    3. 问:如何判断产品是否损坏?
    - 答:观察连接部位是否有明显的物理损伤或接触不良现象。如有异常,建议及时更换。

    总结和推荐


    综合评估:封闭环舌型端子1-320627-0是一款设计优良、可靠性高的电子元器件。其重型设计、低卤素材料、以及良好的电气连接特性使其在众多应用场景中表现出色。此外,TE Connectivity提供的强大技术支持进一步增强了产品的竞争力。
    推荐:我们强烈推荐使用该产品,特别是在对电气连接质量和安全性要求较高的场合。该产品不仅能满足严格的标准,还能提供卓越的用户体验。

1-320627-0参数

参数
长*宽*高 26.56mm*8.71mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

1-320627-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-320627-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 1-320627-0 1-320627-0数据手册

1-320627-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
