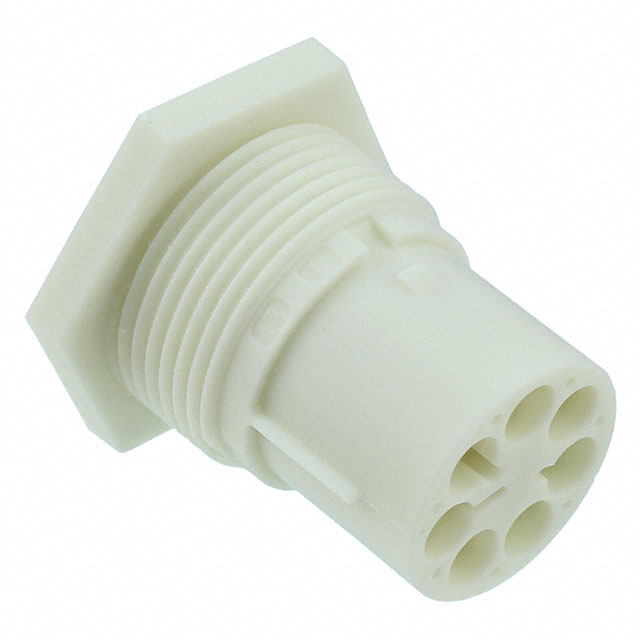

293688-3

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Receptacle Housing for Pin Contact 5pin Polyamide (PA),Nylon,Glass Filled 20A 面板安装
供应商型号: N-293688-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 293688-3

293688-3概述

    NECTOR M-Line 5, 6, 7 Position Pin and Socket Connectors

    1. 产品简介


    NECTOR M-Line 5, 6, 7位置系列是Tyco Electronics Corporation开发的一类精密机械接触式插针和插座连接器。这些连接器设计用于电力传输和信号传递,适用于工业控制、自动化设备、航空航天等领域。NECTOR M-Line连接器具有多种配置选项,能够满足不同应用需求,包括5极、6极和7极版本。

    2. 技术参数


    - 产品类型: 机械接触式插针和插座连接器
    - 主要功能: 电力传输和信号传递
    - 支持电气特性:
    - 针接触器型号:293476-2(1.5mm²线径)和1-293476-2(2.5mm²线径)
    - 插座接触器型号:293475-2(1.5mm²线径)和1-293475-2(2.5mm²线径)
    - 工作环境:
    - 存储条件: 接触器必须保持在包装容器中直到使用。避免紫外线暴露,且避免接触如碱、氨、柠檬酸盐、磷酸盐等化学物质。
    - 材料: 针和插座接触器由铜合金制成,并镀有锡层。
    - 线径范围: 支持1.5mm²至2.5mm²的电线。
    - 拉力测试: 拉力测试结果分别为1.5mm²线径≥200N,2.5mm²线径≥400N。

    3. 产品特点和优势


    - 可靠的设计: 使用机械接触设计,确保长期稳定性。
    - 广泛的适用性: 支持多种电缆和安装方式,适用于多种工业应用。
    - 高质量材料: 采用铜合金并镀锡,提高耐用性和导电性能。
    - 简便的安装程序: 提供详细的手动和气动工具操作指南,易于操作和维护。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中的信号和电源传输。
    - 航空航天设备中的高可靠性连接。
    - 高温环境下如90°C的耐高温电缆。
    - 使用建议:
    - 在安装前务必仔细阅读组装程序指南,确保每个步骤正确执行。
    - 使用适当的工具(如手动工具AF8和气动工具WA27F),严格按照技术手册中的指示操作。

    5. 兼容性和支持


    - 兼容性: 这些连接器可以与标准工业电缆兼容,例如RZ1-LSF-OH、H05VV5-F、BMM等。建议咨询制造商以确认其他非标准电缆的兼容性。
    - 支持: Tyco Electronics提供详尽的技术文档和客户服务,以支持用户在安装和维护过程中遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 如何检查电线与接触器之间的接合质量?
    - A: 通过测量电线插入接触器后的拉力测试值,确保达到最低标准(1.5mm²线径≥200N,2.5mm²线径≥400N)。

    - Q: 如何避免电线剥皮过程中出现损伤?
    - A: 确保绝缘层被均匀剥除,且单根导线不损坏。在未立即进行压接时,应保护剥皮部分不受污染。

    7. 总结和推荐


    NECTOR M-Line 5, 6, 7位置连接器是一款高性能、多功能的机械接触式插针和插座连接器,特别适合工业和航空航天领域的高要求应用。其可靠性高、操作简单,并提供了全面的技术支持。强烈推荐给需要高性能电力和信号连接解决方案的专业用户。

293688-3参数

参数
额定电流 20A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 5pin
触头镀层 - 配接 -
类型 Receptacle Housing for Pin Contact
颜色 -
端接 -
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

293688-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

293688-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 293688-3 293688-3数据手册

293688-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.537 ¥ 13.0645
200+ $ 1.4626 ¥ 12.4321
350+ $ 1.428 ¥ 12.138
700+ $ 1.3974 ¥ 11.8779
库存: 964
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 914.51
