52945

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 短弹簧叉形舌片端子
供应商型号: N-52945
供应商: 云汉优选
标准整包数: 1

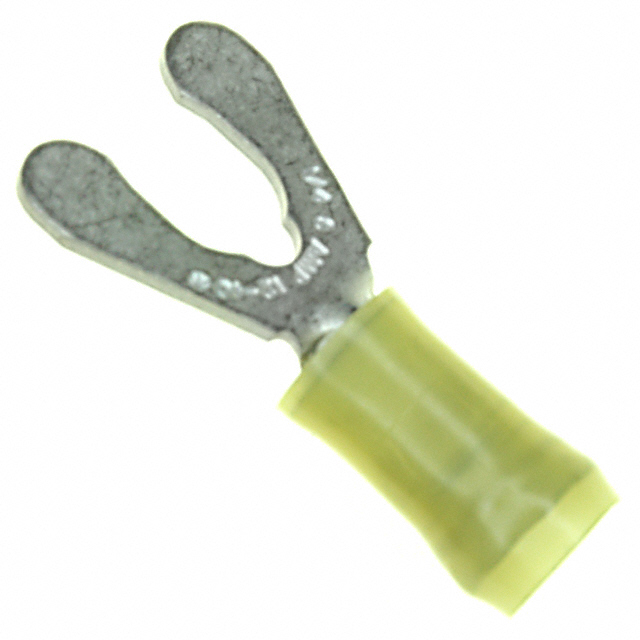

TE CONNECTIVITY 端子 - 铲形端子 52945

52945概述


    产品简介


    52945弹簧叉形端子是一种适用于12-10 AWG(American Wire Gauge)导线的电子元件。它具有M6螺栓孔径,能够承受高达300伏的工作电压,适合广泛的应用场景。此端子主要用于连接不同电气设备之间的电路,特别适用于需要可靠电气连接的场合。

    技术参数


    - 导线规格: 12-10 AWG(美国线规)
    - 螺栓孔径: M6(6.35毫米 [0.25英寸])
    - 工作电压: 300伏
    - 绝缘支持: 部分绝缘
    - 端子类型: 弹簧叉形端子
    - 接触特性: 直型插销
    - 终端电镀材料: 锡
    - 尺寸:
    - 端子长度:24.3毫米 [0.957英寸]
    - 螺栓直径:6.35毫米 [0.25英寸]
    - 接触厚度:1.02毫米 [0.04英寸]
    - 兼容绝缘直径范围: 3.81至6.35毫米 [0.15至0.25英寸]

    产品特点和优势


    52945弹簧叉形端子具备以下独特功能和优势:
    - 可靠性高: 高强度的锡电镀层确保长期稳定连接。
    - 部分绝缘设计: 减少短路风险,提高安全性。
    - 兼容性强: 支持广泛的导线规格和绝缘类型,适应多种应用场景。
    - 易于安装: 弹簧式设计使得安装过程简单快捷。

    应用案例和使用建议


    应用案例
    52945弹簧叉形端子在工业自动化、机械设备连接及汽车电子系统中都有广泛应用。例如,在自动化生产线中,它可以用于连接传感器和控制器,确保高效稳定的信号传输。
    使用建议
    - 在安装前检查绝缘层的完整性,确保其无破损。
    - 使用适当的压接工具进行安装,以确保良好的电接触和机械连接。
    - 定期检查连接部位,确保没有松动或腐蚀。

    兼容性和支持


    - 兼容性: 可以与铜基材料和锡镀层的导线兼容。
    - 包装: 每包500个,以散件形式提供。
    - 技术支持: 如需技术支持,请拨打+1 800 522 6752。
    - 环保合规性: 符合欧盟RoHS、ELV和REACH规定,不含卤素和其他有害物质。

    常见问题与解决方案


    - 问题: 导线连接不稳定。
    - 解决方案: 确保使用合适的压接工具,按照正确的压接程序操作。

    - 问题: 绝缘层损坏。
    - 解决方案: 在安装前仔细检查绝缘层,确保其完好无损。

    总结和推荐


    52945弹簧叉形端子以其出色的可靠性、部分绝缘设计和广泛的兼容性在市场上具有很强的竞争力。其易于安装和维护的特点使其成为各种电气连接应用的理想选择。强烈推荐在需要高稳定性的应用场景中使用。
    如有任何疑问,建议联系制造商获取更多技术支持。

52945参数

参数
长*宽*高 31.11mm*15.88mm*15.87mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

52945厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52945数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52945 52945数据手册

52945封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.0388 ¥ 8.8298
300+ $ 0.9991 ¥ 8.4924
550+ $ 0.969 ¥ 8.2365
1100+ $ 0.9486 ¥ 8.0631
2500+ $ 0.867 ¥ 7.3695
5000+ $ 0.8058 ¥ 6.8493
库存: 5497
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1324.47
