1473562-5

厂牌: TE CONNECTIVITY
产品描述: 17-18 AWG Latch Lock,Plug 2mm 1 5pin 203nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 20.1mm*5.05mm*18.4912mm
供应商型号: H-1473562-5
供应商: Heilind
标准整包数: 1

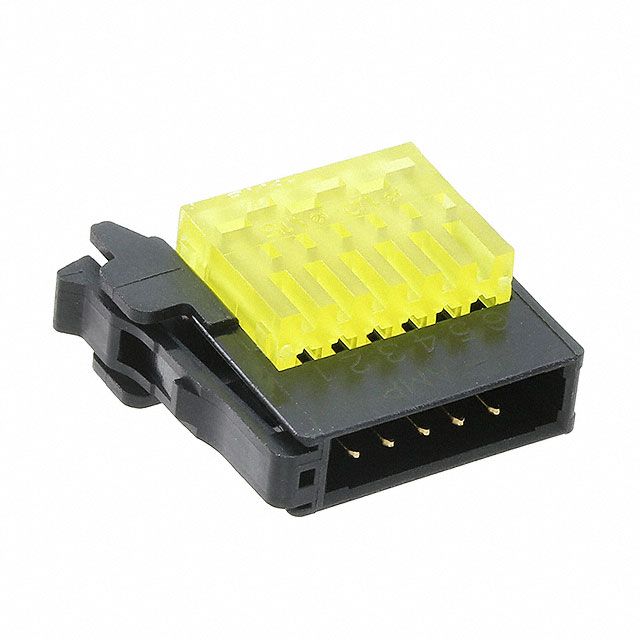

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1473562-5

1473562-5概述


    产品简介


    产品类型和主要功能
    本产品为1473562-5型号的矩形插头连接器装配件(RITS Plug Connector),属于标准矩形连接器系列。它主要用于电线到电路板的连接系统,具备插入对齐和极化功能。这类连接器通常应用于需要高度可靠连接的电子设备中,如汽车电子、通信设备及工业自动化控制等领域。
    应用领域
    - 汽车电子:提供安全可靠的信号传输。
    - 通信设备:确保设备之间的稳定通信。
    - 工业自动化:用于传感器和执行器的信号连接。
    - 家电设备:提升家电的可靠性与耐用性。

    技术参数


    | 参数项 | 描述 |

    | 连接器类型 | 插头连接器(Plug) |
    | 极化方式 | 带极化(Polarization) |
    | 配置特征 | 接触预装(Preloaded) |
    | 位置数量 | 5个位置 |
    | 行数 | 单行(1 Row) |
    | 工作电压 | 32 VDC |
    | 接触类型 | 弹片接触(Tab) |
    | 接触电流额定值 | 最大3A |
    | 终端方式 | 焊接到导线(Crimp) |
    | 导线终端面积镀层材料 | 金镀层(Gold) |
    | 接触材料 | 镍底层(Nickel),接触区镀金(Gold) |
    | 接触保持 | 无 |
    | 连接器高度 | 18.5mm[0.728in] |
    | 产品宽度 | 5.05mm[0.198in] |
    | 产品长度 | 20.1mm[0.791in] |
    | 使用温度范围 | -30至75°C[-22至167°F] |
    | 防火等级 | UL 94V-0 |

    产品特点和优势


    - 极化功能:防止错误插拔,确保连接器正确对接。
    - 高可靠性:接触预装设计减少安装难度,提高连接可靠性。
    - 多功能性:适用多种导线规格,适用于不同类型的电子设备。
    - 易于安装:采用压接方式,快速简便。
    - 环境适应性强:工作温度范围宽泛,满足不同环境下的应用需求。
    - 标准化设计:符合行业标准,便于集成。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于汽车电子、工业自动化控制系统、通信设备等领域。例如,在汽车的电控单元(ECU)中,这种连接器用于连接各种传感器和执行器,以实现精准的数据传输和控制。
    使用建议
    - 在高压环境下使用时,应注意连接器的工作电压限制,避免过载。
    - 为了提高连接的稳定性,建议定期检查连接器的接触情况。
    - 在使用过程中,要避免长时间暴露于极端温度环境中,以延长使用寿命。
    - 考虑到连接器对导线的要求,选择合适规格的导线进行压接,以保证最佳性能。

    兼容性和支持


    - 兼容性:本连接器可以与其他品牌的标准矩形连接器相兼容,但由于不同的极化方式,必须选择正确的插头连接器以确保正常工作。
    - 支持服务:如有任何技术支持需求,可拨打厂商提供的服务电话+1 800 522 6752。此外,官方网页提供了详细的文档和CAD文件下载,方便客户进行技术验证和产品集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器接触区域是否有氧化或损坏。 |
    | 导线压接后接触不良 | 确保压接工具正确使用,导线截面与接触片匹配良好。 |
    | 连接器无法插入 | 检查是否有异物堵塞或接触对不对齐。 |
    | 连接器受潮导致短路 | 及时清洁并更换损坏的连接器。 |

    总结和推荐


    1473562-5型号的RITS Plug Connector是一款高效且可靠的连接器,具备极化功能和良好的电气特性,适用于多种电子设备的信号传输。其出色的机械和电气性能,使其在市场上具有较高的竞争力。此外,厂商提供了详尽的技术支持和全面的文档资料,为客户的应用提供了极大的便利。强烈推荐在需要高度可靠连接的场合使用此款连接器。

1473562-5参数

参数
排数 1
类型 Latch Lock,Plug
触头镀层厚度 203nm
线规 17-18 AWG
颜色 黑色
电缆端接 IDC
针脚数 5pin
触头镀层
间距 2mm
长*宽*高 20.1mm*5.05mm*18.4912mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,管装

1473562-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1473562-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 1473562-5 1473562-5数据手册

1473562-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
