42101-2

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY

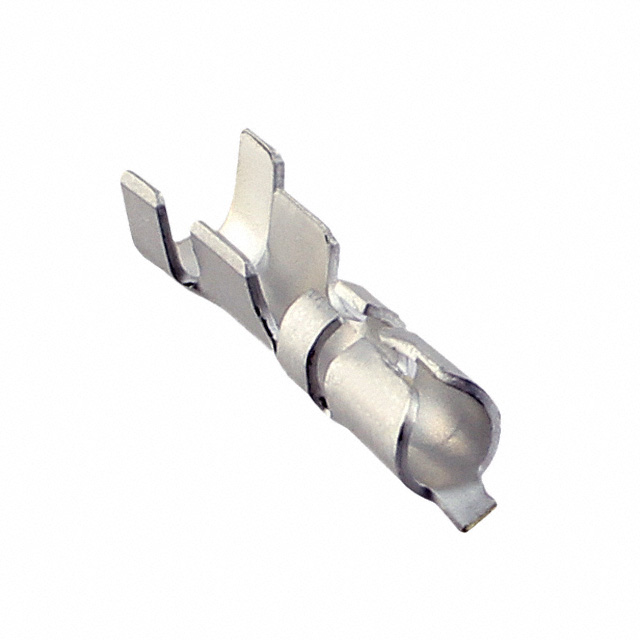

产品描述: Crimp Terminal 16-18AWG Brass RCP 14.25mm Tin T/R Automotive
供应商型号: 42101-2
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 端子壳体 42101-2

42101-2概述


    产品简介


    本款电子元器件为接插件,型号为42101-2,主要应用于工业自动化、航空航天、汽车电子等领域。该接插件专为连接18至16号(AWG)规格的导线而设计,导线截面积范围为0.8至1.3平方毫米。产品采用直角端子设计,表面经过镀锡处理,确保在多种环境下的稳定性和可靠性。

    技术参数


    - 导线规格:18-16 AWG
    - 导线截面积:0.8 - 1.3 mm²
    - 兼容绝缘直径范围:2.29 - 3.05 mm(0.09 - 0.12 英寸)
    - 对接针直径:2.36 mm(0.093 英寸)
    - 端子类型:接插件
    - 焊接能力:不适用于焊接过程
    - 端子材料厚度:0.35 mm(0.014 英寸)
    - 整体长度:14.22 mm(0.56 英寸)
    - 端子镀层材料:锡
    - 包装方式:散装、卷盘
    - 包装数量:10,000个

    产品特点和优势


    1. 宽范围适用性:适用于不同规格和截面积的导线,具有广泛的兼容性。
    2. 稳定的机械性能:镀锡端子提高导电性能并延长使用寿命。
    3. 高耐用性:通过高强度材料保证长期稳定运行。
    4. 环保合规:符合欧盟RoHS、ELV和REACH等各项环保法规,不含限制物质。

    应用案例和使用建议


    该接插件常用于连接汽车电子系统中的各类传感器和控制单元,如车身电子控制系统。在具体安装时,需要确保导线截面积和绝缘直径与接插件匹配,以避免连接不稳定或损坏的情况发生。对于大电流的应用场景,建议使用适当规格的端子,并进行合理的布线设计以减少电磁干扰。

    兼容性和支持


    本接插件与以下相关产品兼容:
    - TE Part #227540N002
    - S02-10-R-4CS816
    - TE Part #42868-1
    - SHUR PLUG 180 RECEPTACLE 14-10 AWG BR
    如需技术支持,请拨打+1 800 522 6752。产品符合多项环保标准,符合RoHS、ELV和REACH规定。

    常见问题与解决方案


    1. 问题:导线无法牢固地插入接插件。
    - 解决方案:确认导线的截面积和绝缘直径是否与接插件的规格相符,必要时检查导线端部是否平整。
    2. 问题:接插件外观出现氧化现象。
    - 解决方案:更换新的接插件,确保镀层完好无损。如需更详细的维护指南,可访问产品页面下载相关文档。

    总结和推荐


    综上所述,该接插件是一款具有广泛适用性的高质量电子元器件,能够满足多种工业应用场景的需求。其卓越的机械特性和环保特性使其在市场上具备较强的竞争力。推荐在需要高可靠性连接和稳定传输的应用中选用此款接插件。用户在使用前请务必仔细阅读产品手册并遵循相关的操作指南。

42101-2参数

参数
长*宽*高 14.25mm(长度)*4.19mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 卷带包装,袋装

42101-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42101-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 42101-2 42101-2数据手册
