929937-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 1μm 锡 13-17 AWG 压入式 21.5mm*2.8mm*5.4mm
供应商型号: 26M-929937-3
供应商: 云汉优选
标准整包数: 1

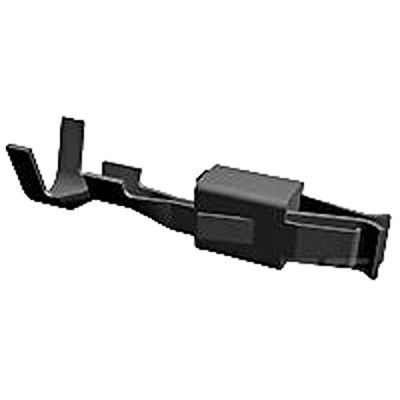

TE CONNECTIVITY 矩形连接器 - 触头 929937-3

929937-3概述


    产品简介


    这款TE Connectivity(TE)生产的929937-3型接插件是一款专为汽车应用设计的终端组件。它采用2.8毫米宽度和0.8毫米厚度的接插件,适用于16至13号AWG线径。作为一款Junior Power Timer接插件,它具备卓越的电气特性和机械强度,广泛应用于各种汽车电子系统中。

    技术参数


    - 线径范围: 16 – 13 AWG
    - 电流传输能力: 25 – 40 A
    - 接插件尺寸:
    - 接插件宽度: 2.8 mm [.11 in]
    - 接插件厚度: 0.8 mm [.031 in]
    - 接触面积: 2.8 mm
    - 接口镀层: 锡镀层 (Sn)
    - 电线密封类型: 单线密封 (SWS)
    - 接触结构: 冲压成型
    - 焊接区镀层材料: 锡
    - 电流额定值: 30 A
    - 终端类型: 接收端 (Receptacle)
    - 适用绝缘直径范围: 2.7 – 3 mm [.106 – .118 in]
    - 接触线径: 1.5 – 2.5 mm²
    - 端子长度: 21 mm [.826 in]
    - 操作温度范围: -40 – 130°C [-40 – 266°F]
    - 最大操作温度: 130°C [266°F]
    - 兼容绝缘选项: 无绝缘
    - 符合标准: DIN 72 551 Part 6, DIN ISO 6722 part 3
    - 包装数量: 3700
    - 包装方式: 盘装 (Reel)

    产品特点和优势


    这款接插件的主要特点是其卓越的电气特性和机械强度。其单线密封(SWS)和冲压成型的接触设计确保了长期的可靠性和耐久性。特别是其锁紧柱(Locking Lance)功能保证了连接的稳固性,减少了松动的风险。此外,其符合KOMAX自动组件插入指南(Version 5.0, March 2018),使其易于集成到自动化生产流程中。产品的广泛温度适应能力和多标准合规性,进一步增强了其在恶劣环境下的适用性。

    应用案例和使用建议


    该接插件广泛应用于汽车电子系统中,如车载电源管理和控制模块。在具体应用中,例如汽车电池管理系统中,它可以用于安全稳定的电力传输。在使用过程中,建议在安装前检查线材是否符合规定的线径范围,以确保连接的安全和稳定。此外,在复杂的车辆布线环境中,应合理规划走线路径,避免对其他组件造成不必要的干扰。

    兼容性和支持


    该产品可与铜基导线材料兼容,并符合多个行业标准(如DIN 72 551 Part 6, DIN ISO 6722 part 3)。对于产品相关的技术支持和服务,可通过电话+1 800 522 6752联系TE的技术支持团队。该产品也提供丰富的配套配件,如线束组装件、工具包等,方便客户进行一站式采购和使用。

    常见问题与解决方案


    1. 问题: 连接时出现接触不良
    - 解决方案: 确保端子和电线已经正确压接,并且按照标准的安装指南进行操作。如果仍然存在问题,检查是否有损坏的端子或绝缘层。
    2. 问题: 温度过高导致接插件失效
    - 解决方案: 确认使用环境温度是否超过130°C,如果是,则考虑更换为耐高温型号的接插件或采取散热措施。
    3. 问题: 连接器松动
    - 解决方案: 检查锁紧柱是否完好无损,并确认接插件是否按照标准要求安装到位。

    总结和推荐


    总体来看,TE Connectivity 929937-3型接插件凭借其优异的电气特性、坚固的机械结构和广泛的适用性,是一款非常适合汽车及其他工业应用的高性能终端组件。考虑到其卓越的性能和可靠的供应保障,强烈推荐给需要高可靠性连接解决方案的应用场合。

929937-3参数

参数
类型 功率
线规 13-17 AWG
触头镀层
触头端接 压接
触头镀层厚度 1μm
长*宽*高 21.5mm*2.8mm*5.4mm
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929937-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929937-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 929937-3 929937-3数据手册

929937-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
