20009209-02

产品分类: 温度传感器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-20009209-02
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 温度传感器 20009209-02

20009209-02概述


    产品简介

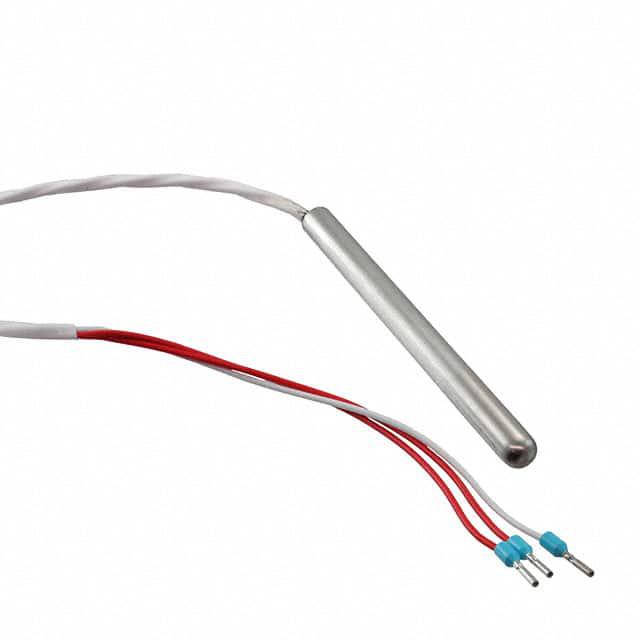

    本篇技术手册旨在介绍一款由Measurement Specialties Inc. 生产的高精度铂电阻温度传感器。铂电阻温度传感器是一种利用铂材料在特定温度范围内的电阻变化来测量温度的设备。这类传感器广泛应用于工业自动化、环境监测、医疗设备、暖通空调系统等领域。

    技术参数


    该铂电阻温度传感器的主要技术规格如下:
    - 电阻值:
    - 100Ω(±0.06%)
    - 1000Ω(±0.12%)
    - 电缆配置:
    - 3线制(RRW)
    - 4线制(RRWW)
    - 电缆长度:
    - 36.0英寸
    - 温度系数:
    - α = 0.00385 Ω/Ω/°C
    - 绝缘电阻:
    - 最小1000兆欧(500伏直流测试)
    - 外壳材质:
    - 不锈钢
    - 引脚终端:
    - 线端子
    - 温度范围:
    - -50°C至250°C
    - 电气效率:
    - 0.00385 Ω/Ω/°C

    产品特点和优势


    这款铂电阻温度传感器具备以下显著优势:
    1. 高精度测量: 利用铂材料的稳定性和高精度电阻特性,确保测量的准确性。
    2. 宽温范围覆盖: 可以适应从低温到高温的广泛环境,确保广泛的适用性。
    3. 良好的抗干扰能力: 采用不锈钢外壳和高绝缘等级设计,有效减少外部电磁干扰的影响。
    4. 结构耐用: 使用高强度材料制作的外壳,增强产品在恶劣环境中的耐用性。

    应用案例和使用建议


    该传感器广泛应用于各种场合,如工业生产监控、实验室研究、暖通空调控制等。在使用时,需要注意以下几点:
    1. 接线方式选择: 3线制或4线制根据具体应用选择,通常4线制能提供更高的测量精度。
    2. 环境温度影响: 在极端环境下(如极高或极低温度),需注意传感器的温度极限,并采取适当防护措施。
    3. 维护保养: 定期检查连接线路和外壳状态,避免因磨损或损坏导致的误差。

    兼容性和支持


    该产品具有良好的兼容性,可与其他主流品牌的标准接口和电气系统兼容。Measurement Specialties Inc. 提供全面的技术支持,包括安装指导、故障排查和售后服务,以帮助客户更好地使用和维护设备。

    常见问题与解决方案


    1. 传感器读数不稳定:
    - 检查电缆连接是否牢固,是否存在破损。
    - 确认电缆配置正确,按照应用需求选用合适的线制。
    - 查看电气接地是否良好,排除干扰源。
    2. 传感器超出工作温度范围:
    - 确保传感器不暴露在超出工作温度范围外的环境中。
    - 在特殊情况下考虑使用额外的冷却或加热装置进行调节。
    3. 读数误差较大:
    - 检查传感器安装位置,避免受外界因素干扰。
    - 重新校准传感器,确保其处于最佳工作状态。

    总结和推荐


    综上所述,该款铂电阻温度传感器具备高精度、宽温度范围和良好的抗干扰能力。适用于多种复杂的工作环境,是众多工业和科研应用的理想选择。强烈推荐在需要精确温度测量的场合使用此款传感器。

20009209-02参数

参数
温度阈值 -
精度 -
温度范围 -
安装方式 导线安装,自由悬挂
零件状态 在售
包装方式 盒装

20009209-02厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

20009209-02数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 温度传感器 TE CONNECTIVITY 20009209-02 20009209-02数据手册

20009209-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 116.017 ¥ 986.1445
3+ $ 108.2221 ¥ 919.8879
10+ $ 102.8874 ¥ 874.5429
26+ $ 98.7768 ¥ 839.6028
81+ $ 94.8192 ¥ 805.9632
库存: 101
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 986.14
