1534073-3

厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 5mm 1 3pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: JY-1534073-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 1534073-3

1534073-3概述


    产品简介

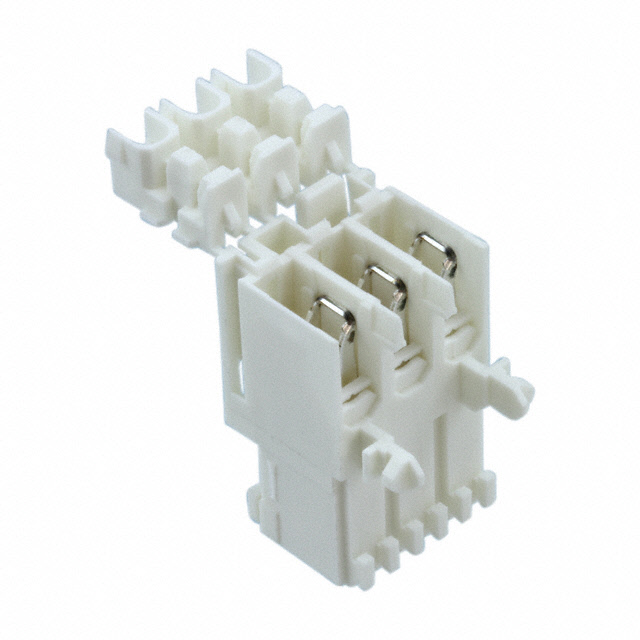

    产品名称:RAST 5 IDC 连接器
    RAST 5 IDC连接器是一种标准矩形连接器,广泛应用于工业控制、汽车电子、家用电器等领域。该连接器属于线对板连接器系统,通过绝缘位移连接(IDC)方式实现电线与连接器的高效连接。该系列产品以其稳定的电气性能和良好的机械可靠性,在众多应用中得到广泛应用。

    技术参数


    - 产品型号:1534073-3
    - 连接器类型:母座(Receptacle)
    - 连接系统:线对板连接器
    - 触点布局:直列式(Inline)
    - 接触面电镀材料:银(Silver)
    - 电流额定值:16A
    - 工作电压:250V AC
    - 工作温度范围:-40°C至110°C(-40°F至230°F)
    - 连接器基材:聚酰胺6.6(PA 6.6)
    - 连接器颜色:自然色(Natural)
    - 中心线(间距):5mm(0.196英寸)

    产品特点和优势


    1. 密封性:非密封设计,适用于大多数室内环境下的应用。
    2. 高载流能力:最高电流可达16A,适用于大功率应用场合。
    3. 绝缘位移连接:采用绝缘位移连接技术,简化安装流程并提高连接可靠性。
    4. 锁扣设计:带有锁定机构,确保稳定连接。
    5. 温度范围宽广:能够在极端温度环境下保持良好的性能。
    6. 合规性:符合多项国际安全标准(如UL、欧盟RoHS、ELV、REACH)。

    应用案例和使用建议


    应用案例
    1. 工业控制:用于连接传感器和执行器,确保信号传输稳定可靠。
    2. 汽车电子:可用于汽车内部各电路模块间的连接,如电池管理系统和车身控制器之间。
    3. 家用电器:用于微波炉、空调等家电设备内部电路的连接,确保高效可靠运行。
    使用建议
    - 在安装过程中,应仔细检查电线是否完全插入到绝缘位移连接孔中。
    - 确保连接器的锁定机构正常工作,以保证连接的稳定性。
    - 为避免腐蚀,建议在潮湿环境中使用时加装防水套件。

    兼容性和支持


    RAST 5 IDC连接器系列包含多种型号,可与其他相关产品互配使用,如TE的多合一对接器(MULTIFIT MK2 ASSY3P)等。厂商提供全方位的技术支持和服务,包括电话咨询(+1 800 522 6752),详细文档和技术资料均可在其官网获取。

    常见问题与解决方案


    1. 问题:连接器插拔困难
    - 解决办法:检查插头与插座是否有异物堵塞,同时确保触点没有变形。

    2. 问题:电流不稳定
    - 解决办法:检查触点是否已正确安装且未被污染,必要时进行清洁处理。
    3. 问题:连接器过热
    - 解决办法:确认连接器的工作电流不超过其额定电流值,检查散热措施是否有效。

    总结和推荐


    RAST 5 IDC连接器以其优异的电气性能和广泛的适用性,成为线对板连接领域的首选产品之一。无论是工业控制、汽车电子还是家用电器行业,该连接器都能发挥出卓越的作用。鉴于其出色的兼容性和制造商的支持服务,强烈推荐在需要可靠连接解决方案的应用中使用RAST 5 IDC连接器。

1534073-3参数

参数
线规 -
电缆端接 IDC
间距 5mm
触头镀层厚度 -
类型 Latch Lock,Receptacle
颜色 自然色
针脚数 3pin
触头镀层
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

1534073-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1534073-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 1534073-3 1534073-3数据手册

1534073-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
