2-967325-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: DIN 系列圆形连接器有 2-7 位不同的孔位排布方式,并且可适配 2.5 mm(最高载流 40 安培)或 1.5 mm(最高载流 30 安培)的端子。此类连接器配有安装环,适合线对线安装、法兰安装或线对板安装。
供应商型号: W-2-967325-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 2-967325-2

2-967325-2概述

    # 产品概述

    产品简介

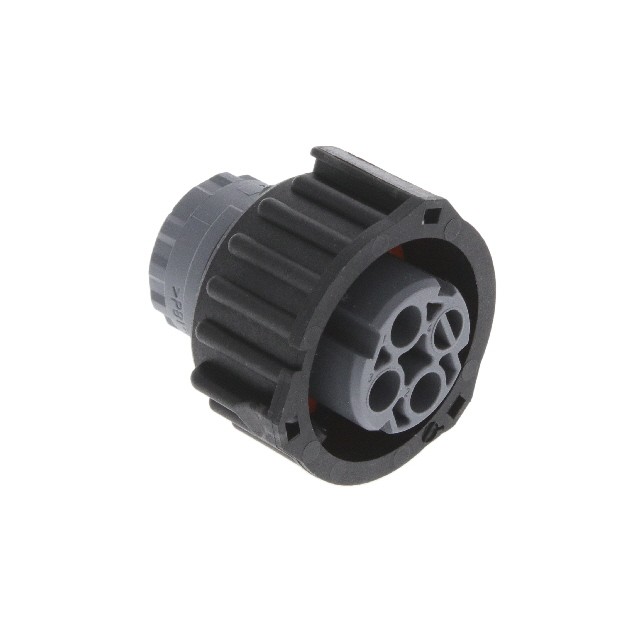

    本产品为一种适用于电线与电线之间连接的密封式圆形母端子接头,具备三个端口。主要适用于电力传输,特别在汽车及其他工业应用中表现优异。其灰色彩色标识使其易于识别。产品具有防尘防水等级IP69K,同时支持多种电压等级(如12V、24V、42V和48V),适用于不同电压需求的应用场合。

    技术参数


    - 产品类型: 密封式圆形母端子接头
    - 端口数量: 3个
    - 中心线间距: 7 mm (0.276 in)
    - 操作电压: 48 VDC
    - 公称电压架构: 12V、24V、42V、48V
    - 电缆出口角度: 180°
    - 材质: PBT GF30
    - 主体颜色: 灰色
    - 接触尺寸: 2.5mm
    - 安装方式: 电缆自由悬挂安装
    - 防护等级: IP69K
    - 阻燃等级: UL 94HB

    产品特点和优势


    - 密封性: 具备优秀的密封性,可以在恶劣环境下可靠运行。
    - 多电压支持: 支持多种电压等级,满足不同应用场景的需求。
    - 结构坚固: 采用PBT GF30材料,确保长期稳定性和机械强度。
    - 高防护等级: 达到IP69K防护等级,适应严苛的工业环境。
    - 易识别: 灰色外观设计,便于在复杂环境中快速识别。

    应用案例和使用建议


    该产品广泛应用于汽车工业,如车辆内部电气系统的连接。此外,还适用于各类电力传输系统,特别是在需要防水防尘的工业环境中。使用时,应确保接头正确安装,以确保良好的密封效果。对于需要特殊定制的应用场景,可以考虑采用TE Connectivity的其他兼容部件进行扩展。

    兼容性和支持


    该产品可与以下产品兼容:
    - TE Part #215599-1:04P.CI-2插座外壳
    - TE Part #1-1703963-1:16POS, AMP MCP1.5K,可插拔组合密封外壳
    - TE Part #K1143392:电池断路器35-411-120-R
    - TE Part #5-968974-1:MCP2.8 GEH组合18P
    - TE Part #1-965640-2:计时器连接器外壳
    - TE Part #DT06-2S-FP02:插头,2P,黑,非锁定,含氟密封盖
    - TE Part #929650-2:DECKEL F MQS
    - TE Part #828920-1:单个密封圈
    - TE Part #185792-1:180度电缆套管帽
    - TE Part #CAT-C4962-CH8172:圆形DIN外壳
    如有任何技术问题或需要进一步支持,您可以拨打客服电话 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    1. 问题: 接头无法紧密密封。
    - 解决方案: 检查接头安装是否正确,确保电缆正确插入并完全到位。
    2. 问题: 长期使用后出现接触不良。
    - 解决方案: 定期检查接头状态,必要时更换新的接头以保持良好接触。
    3. 问题: 产品颜色褪色。
    - 解决方案: 产品颜色是表面处理工艺所致,不会影响性能。若颜色变化显著,请联系售后服务。

    总结和推荐


    该密封式圆形母端子接头凭借其卓越的密封性能、广泛的电压适用范围和高防护等级,成为众多应用场景的理想选择。特别是在要求高防护等级和多种电压支持的汽车工业和电力传输系统中,表现出色。总体而言,这款产品具有极高的性价比和可靠性,非常值得推荐使用。

2-967325-2参数

参数
排数 -
间距 7
针脚数 3
长*宽*高 31mm(长度)*32.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2-967325-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-967325-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2-967325-2 2-967325-2数据手册

2-967325-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
