RR03J16KTB

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 16KΩ ±5% 3W ±300ppm/℃ 通孔安装 15mm(长度)
供应商型号: 279-RR03J16KTB
供应商: Mouser
标准整包数: 1

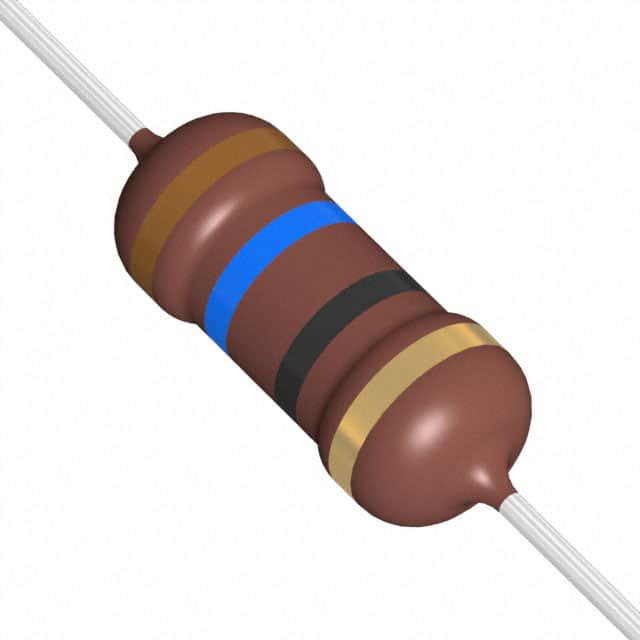

TE CONNECTIVITY 通孔电阻 RR03J16KTB

RR03J16KTB概述


    产品简介


    Power Resistor 型号 RR 系列
    Power Resistor 型号 RR 系列是一种高功率电阻器,采用金属薄膜技术制造。这种电阻器被广泛应用于各种领域,如通信设备、电源管理、汽车电子以及工业自动化控制系统。RR 系列电阻器以其高稳定性和可靠性著称,特别适合需要处理高脉冲电流的应用场合。

    技术参数


    - 电阻范围:
    - RR01:0.22Ω - 1MΩ
    - RR02:10Ω - 1MΩ
    - RR03:0.33Ω - 1MΩ
    - 容差和系列:
    - RR01:±5%,E24,E24/E96
    - RR02:±1%,E24,E24/E96
    - RR03:±5%,E24,E24/E96
    - 最大耗散功率:
    - RR01:1W
    - RR02:2W
    - RR03:3W
    - 热阻:
    - RR01:120k/W
    - RR02:80k/W
    - RR03:65k/W
    - 极限电压(直流或交流):
    - RR01:350V
    - RR02:500V
    - RR03:750V
    - 温度系数:
    - ±300ppm/°C
    - 气候类别:
    - 55/155/56 (IEC 60068)

    产品特点和优势


    1. 金属薄膜技术:采用金属合金薄膜沉积技术,保证了高精度和稳定性。
    2. 非易燃材料:采用耐火材料制成,确保在极端条件下的安全使用。
    3. 高功率密度:小尺寸内实现大功率输出,适用于空间受限的应用。
    4. 高稳定性和可靠性:具有良好的稳定性,适合在恶劣环境中长期使用。
    5. 优越的脉冲性能:能承受高脉冲电流,适用于瞬态保护应用。
    6. 定义的断开行为:具有可预测的断开时间,便于系统设计。

    应用案例和使用建议


    应用案例:
    - 在通信设备中用于功率调节。
    - 汽车电子中的脉冲负载管理。
    - 工业自动化中的过载保护电路。
    使用建议:
    - 使用前检查环境温度是否超过规定值,以避免超出最大耗散功率。
    - 在高脉冲电流应用中,确保脉冲持续时间符合技术手册的规定,以防止过热损坏。

    兼容性和支持


    RR 系列电阻器适用于自动插入设备、切割和弯曲机等多种加工设备。TE Connectivity 提供详尽的技术支持和售后维护服务,帮助客户解决问题和优化系统设计。

    常见问题与解决方案


    - 问题一:电阻器在高温环境下出现故障。
    解决方案:检查实际环境温度是否超过最大允许温度,并适当调整散热措施。

    - 问题二:脉冲电流超出限制。
    解决方案:根据手册中的最大脉冲电流限制进行设计,必要时增加外部保护装置。

    总结和推荐


    总结:
    RR 系列电阻器具备高精度、高可靠性和高稳定性的特点,特别适用于高脉冲电流和高温环境。其出色的断开时间和定义的熔化行为使其成为工业应用的理想选择。
    推荐:
    强烈推荐使用 RR 系列电阻器,特别是在需要处理高功率和高脉冲电流的应用中。其优良的性能和广泛的适用范围使其在市场上具有很强的竞争力。

RR03J16KTB参数

参数
电阻值 16KΩ
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RR03J16KTB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RR03J16KTB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY RR03J16KTB RR03J16KTB数据手册

RR03J16KTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
