4-2103177-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1 10.4mm 2pin 导线安装,自由悬挂,通孔安装 32.9mm*50.8mm*28mm
供应商型号: 26M-4-2103177-1
供应商: 云汉优选
标准整包数: 1

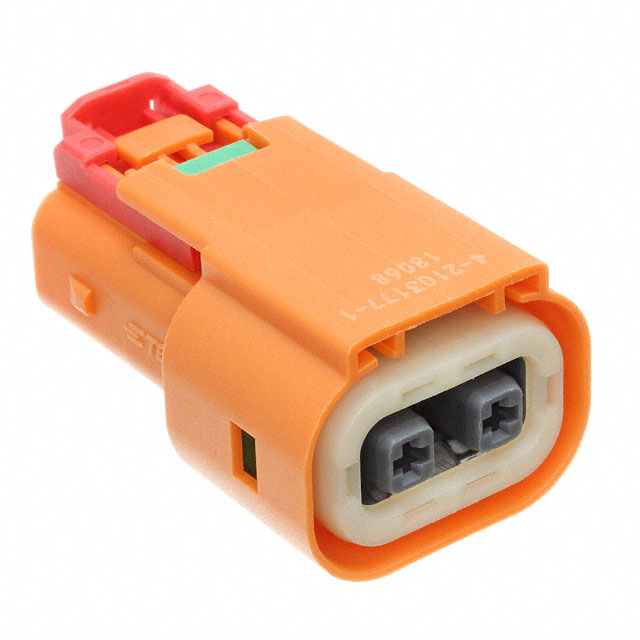

TE CONNECTIVITY 汽车连接器 4-2103177-1

4-2103177-1概述


    产品简介


    HVA 280 连接器套件是一款专为汽车应用设计的线到板/线到设备连接器。它包括两个位置,中心间距为10.4毫米(0.409英寸),具有密封功能。该套件采用黑色设计,适用于信号传输。通过连接器套件,用户可以方便地实现电线和电路板之间的连接,以支持各种电子应用。

    技术参数


    | 参数名称 | 技术规格 |

    | 中心间距 | 10.4 mm (.409 in) |
    | 工作电压 | 600 VDC |
    | 额定电压系列 | 12 V, 24 V, 42 V, 48 V, 80 V, 90 V, 125 V, 240 V, 500 V, 550 V, 600 V |
    | 接触尺寸 | 2.8 mm |
    | 电缆出口角度 | 180° |
    | 使用温度范围 | -40°C 至 140°C (-40°F 至 284°F) |
    | 度保护等级 | IP6K9K |
    | 终端保证功能 | 是 |
    | 服务兼容性 | 不适用 |

    产品特点和优势


    HVA 280 连接器套件具有多个独特的功能和优势。首先,它提供可靠的密封性能,适用于多种恶劣环境。其次,由于其高达600 VDC的工作电压,使得它适用于高压应用场合。此外,该连接器套件采用矩形设计,能够有效地降低电噪声,提升信号传输质量。最值得一提的是,其接触尺寸为2.8毫米,确保了良好的电气连接性能。这些特点使其在汽车和其他工业应用中具备极高的市场竞争力。

    应用案例和使用建议


    该连接器套件广泛应用于汽车、工业自动化等领域。例如,在汽车行业中,它可以用于电池管理系统(BMS)的连接。在工业自动化领域,它可以作为各种传感器和控制单元之间的接口。为了确保最佳性能,建议在安装过程中遵循正确的电缆布线和屏蔽措施,以防止电磁干扰。此外,定期检查连接器的状态,确保其始终处于良好工作状态。

    兼容性和支持


    HVA 280 连接器套件与多种相关配件兼容,例如内护套、电缆密封套、防尘帽等。所有这些配件都可以增强连接器的整体性能和可靠性。制造商提供了全面的技术支持和维护服务,包括电话技术支持(+1 800 522 6752)和在线文档下载。

    常见问题与解决方案


    1. 问题:连接器安装后接触不良
    - 解决方案: 确保按照正确的步骤安装连接器,检查电缆和连接器之间的连接是否稳固。必要时,更换新的电缆密封套或其他相关配件。
    2. 问题:接触电阻过高
    - 解决方案: 检查接触部位是否有污物或氧化层。清洁接触面并重新装配连接器。
    3. 问题:连接器在高温环境下损坏
    - 解决方案: 确认使用符合温度要求的材料,定期检查连接器的温度稳定性,并避免长时间暴露在极端高温环境中。

    总结和推荐


    总体而言,HVA 280 连接器套件凭借其卓越的密封性能、宽泛的工作电压范围和高可靠性,在汽车和工业应用中表现出色。无论是在极端环境下的稳定工作,还是在高压系统中的可靠运行,该产品均能完美胜任。因此,我们强烈推荐使用这款连接器套件。对于需要高度可靠和安全连接的应用场景,它是一个理想的选择。如果您有任何疑问或需要进一步的技术支持,请随时联系制造商获取帮助。

4-2103177-1参数

参数
排数 1
针脚数 2pin
间距 10.4mm
长*宽*高 32.9mm*50.8mm*28mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4-2103177-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2103177-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 4-2103177-1 4-2103177-1数据手册

4-2103177-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
