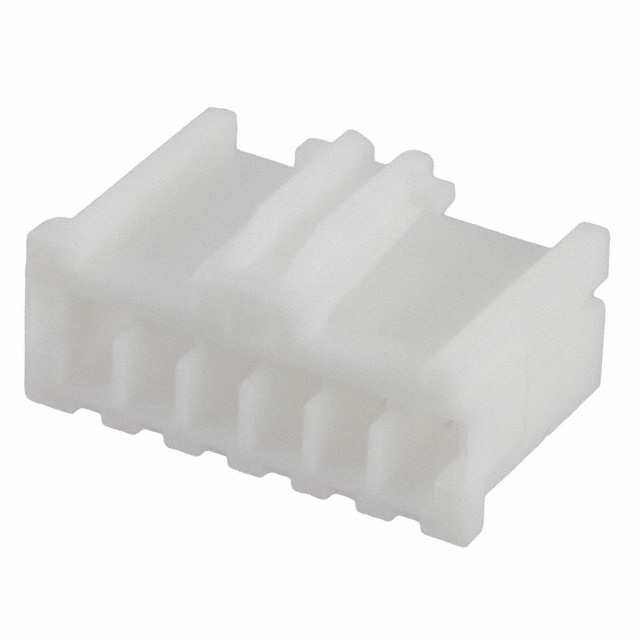

917690-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 6路, 2.5mm节距, 1行
供应商型号: 26M-917690-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 917690-1

917690-1概述

    AMP Soft Shell Pin and Socket Connectors

    产品简介


    AMP Soft Shell Pin and Socket Connectors 是一种高度可靠且经济高效的电子连接器,广泛应用于计算机、计算机/外围设备、商业机器、娱乐中心、家电以及其他复杂商业设备中。这些连接器旨在提供多引脚连接的高效组接方式,尤其适用于现代行业对高密度和标准化的需求。

    技术参数


    AMP Soft Shell Pin and Socket Connectors 的主要技术规格如下:
    | 产品名称 | 引脚中心线间距(mm) | 线径(AWG) | 绝缘直径(mm) | 最大额定电流(A) | 额定电压(VAC/VDC) | 工作温度范围(℃) | 阻燃等级 | 安全认证 |
    |
    | High Density Signal Double Lock | 2.5 | 26-20 | 1.80 | 3 | 50 | -30° to +105° | V-0 | UL, CSA, VDE |
    | Micro MATE-N-LOK | 3.0 | 30-20 | 1.52 | 5 | 250 | -40° to +105° | V-0 | UL, CSA, VDE |
    | Power Double Lock | 3.96 | 26-16 | 3.10 | 14 | 300 | -30° to +105° | V-0 | UL, CSA, VDE |
    | Mini-Universal MATE-N-LOK | 4.14 | 30-16 | 3.20 | 9.5 | 600 | -55° to +105° | V-0 & V-2 | UL, CSA, VDE |

    产品特点和优势


    1. 可靠性高:这些连接器通过了广泛的测试,确保在各种环境下具有出色的稳定性和耐用性。
    2. 经济高效:设计用于简化多引脚连接的组接过程,降低了整体成本。
    3. 多功能性:适用于多种设备和环境,如计算机、商用机器等。
    4. 环境友好:RoHS合规,无铅、无汞等有害物质,符合环保要求。

    应用案例和使用建议


    AMP Soft Shell Pin and Socket Connectors 广泛应用于各种电子设备中,如计算机主板、工业控制设备和家用电器等。对于不同的应用场合,用户可以根据具体需求选择合适的型号和配置。例如,在设计计算机主板时,可以选择 Micro MATE-N-LOK 连接器以实现更高的密度和更好的性能。
    使用建议:
    - 在高温环境中使用时,注意散热,避免因过热导致连接不良。
    - 在潮湿或多尘环境中使用时,考虑使用密封版本以提高防护性能。

    兼容性和支持


    AMP Soft Shell Pin and Socket Connectors 与其他标准连接器和工具兼容,方便集成到现有系统中。制造商提供了详尽的技术支持和培训资源,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查连接器和接触点是否有污垢或氧化,清理后重新安装。
    - 问题:插拔困难
    - 解决方案:确保使用正确的工具进行插拔操作,避免用力过大导致损坏。

    总结和推荐


    AMP Soft Shell Pin and Socket Connectors 是一款高可靠性、高性能的电子连接器,适合广泛的应用场景。其良好的电气性能、高密度的设计和RoHS合规使其在市场上具有很高的竞争力。综上所述,强烈推荐使用这些连接器以满足各类电子设备的连接需求。

917690-1参数

参数
类型 Locking Ramp,Plug
颜色 自然色
触头类型 Female Socket
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 6pin
长*宽*高 17.5mm(长度)*7.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

917690-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917690-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 917690-1 917690-1数据手册

917690-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5776
10+ ¥ 0.4725
100+ ¥ 0.3998
500+ ¥ 0.3713
1000+ ¥ 0.3465
库存: 3550
起订量: 1 增量: 300
交货地:
最小起订量为:1
合计: ¥ 0.57
