51864-7

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 蓝色圆形端子 绝缘端子, PIDG系列, M5螺栓, 最大线规2.6mm²
供应商型号: N-51864-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 51864-7

51864-7概述


    产品简介

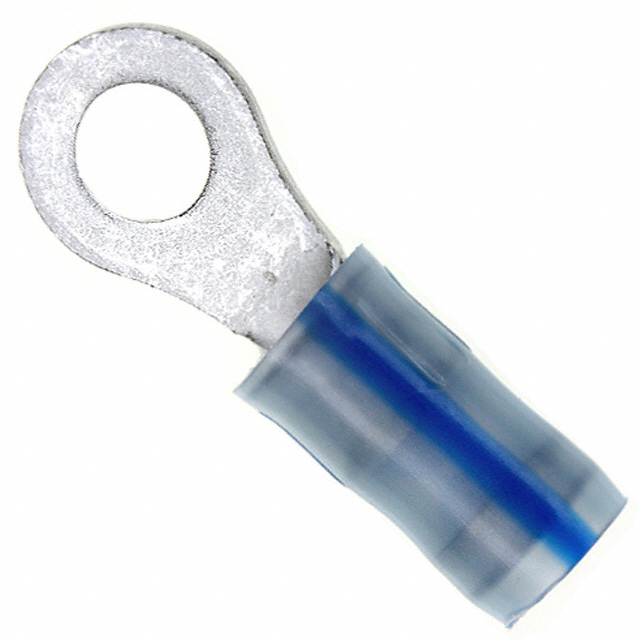

    这款闭式环舌端子(Closed Ring Tongue Terminal)是TE Connectivity旗下PIDG系列的产品之一。其主要功能是用于电线与螺钉之间的可靠连接,广泛应用于汽车、工业控制和电气设备等领域。产品型号为51864-7,适用于16 AWG的导线,并配备#10规格的螺钉安装孔。此款端子具备出色的电气性能和机械稳定性,确保在各种苛刻环境下也能保持稳定的连接效果。

    技术参数


    - 端子类型:闭式环舌端子(Closed Ring Tongue Terminal)
    - 螺钉尺寸:#10
    - 螺钉直径:5 mm [0.197 in]
    - 导线规格:16 AWG(2800 CMA)
    - 电气特性:
    - 额定电压:300 V
    - 绝缘特征:
    - 绝缘类型:部分绝缘(Partially Insulated)
    - 兼容绝缘直径范围:1.6 – 3.3 mm [0.063 – 0.13 in]
    - 兼容绝缘最大直径:3.3 mm [0.13 in]
    - 温度范围:-40°C 至 105°C
    - 重量:0.95 g
    - 材料:镀锡铜(Tin-Coated Copper)

    产品特点和优势


    1. 独特的设计:51864-7型闭式环舌端子采用封闭式环舌结构,具有更高的稳定性和可靠性。
    2. 卓越的电气性能:能够承受高达300V的电压,适用于高压环境。
    3. 兼容性强:与多种类型的绝缘材料兼容,便于现场安装和维护。
    4. 军事标准认证:符合军用标准Class I,适合在国防、航空航天等关键领域的应用。
    5. 环境保护:符合欧盟RoHS、REACH和ELV等环保指令,满足环保要求。

    应用案例和使用建议


    应用案例
    该端子广泛应用于汽车电子控制系统、电机控制、电力系统和家用电器等领域。例如,在电动汽车电池管理系统中,通过该端子实现电池组与主控系统的可靠连接,确保系统的安全运行。
    使用建议
    - 在安装前,请确保导线绝缘层被适当剥离,以便端子与导线紧密接触。
    - 安装时,需保证端子与螺钉之间的紧固程度,避免松动导致的接触不良。
    - 建议定期检查端子的连接情况,确保其在长时间使用后仍能保持良好的电气性能。

    兼容性和支持


    - 兼容性:该端子与各类标准的螺钉连接方式兼容,便于在不同应用场景下的灵活应用。
    - 支持:如有任何技术问题或需要技术支持,可通过电话+1 800 522 6752联系TE Connectivity的技术支持团队。此外,还可以访问产品页面获取更多详细资料和最新文档。

    常见问题与解决方案


    1. 问题:安装时端子无法正确安装到螺钉上。
    - 解决方案:检查螺钉孔直径是否合适,如不匹配可更换相应规格的螺钉。
    2. 问题:端子在长时间使用后出现松动。
    - 解决方案:重新紧固端子,确保其与导线和螺钉之间接触良好。
    3. 问题:发现端子表面有腐蚀现象。
    - 解决方案:检查是否有合适的防护措施,如使用防锈油或更换端子。

    总结和推荐


    总体而言,51864-7型闭式环舌端子是一款功能强大且可靠的连接解决方案,具有卓越的电气性能、稳固的机械结构以及广泛的兼容性。无论是面对普通工业应用还是高要求的军事应用,这款端子都能提供卓越的表现。基于其卓越的品质和良好的市场反馈,我们强烈推荐使用这款产品。

51864-7参数

参数
长*宽*高 21.44mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

51864-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

51864-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 51864-7 51864-7数据手册

51864-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6254 ¥ 5.3159
550+ $ 0.515 ¥ 4.3775
1100+ $ 0.4896 ¥ 4.1616
2400+ $ 0.459 ¥ 3.9015
10000+ $ 0.4386 ¥ 3.7281
25000+ $ 0.408 ¥ 3.468
100000+ $ 0.3774 ¥ 3.2079
库存: 1818
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1063.18
