327717

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY

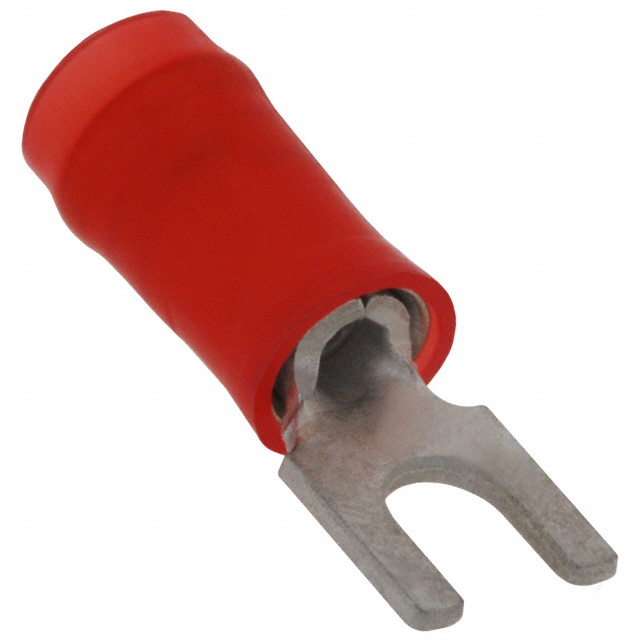

产品描述: TE Connectivity 红色U型接线端子 绝缘端子, PIDG系列, M2.5螺栓, 5.54mm宽, 最小线规0.26mm², 最大线规1.65mm²
供应商型号: N-327717
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 327717

327717概述


    产品简介


    本文将介绍一款名为PIDG Spade Tongue Terminal的产品。这是一款适用于22至16 AWG(美国线规)范围内的终端连接器,支持#4/M2.5螺丝尺寸。这种类型的连接器主要用于提供可靠和稳定的电气连接,广泛应用于家电、工业设备、汽车电子以及各种需要电气连接的场合。

    技术参数


    - 产品型号:327717
    - 电线规格:22 – 16 AWG
    - 螺丝尺寸:#4 / M2.5
    - 螺丝直径:3.02 mm (0.119 in)
    - 绝缘支持:部分绝缘
    - 电压等级:300 V
    - 接触材料:镀锡铜
    - 重量:0.969 g
    - 长度:17.12 mm (0.674 in)
    - 绝缘直径范围:2.67 – 3.56 mm (0.105 – 0.14 in)
    - 适用温度范围:105 °C (221 °F)

    产品特点和优势


    - 密封性:不支持密封
    - 兼容材料:可与铜基材及镀锡铜导线配合使用
    - 机械附件:带有绝缘支持
    - 标准合规:符合多项环境保护法规,如欧盟RoHS指令、ELV指令、REACH条例等

    应用案例和使用建议


    这款PIDG Spade Tongue Terminal非常适合用于家用电器和工业设备中的电气连接,特别是在要求高可靠性的场景中。例如,在汽车电子设备中,这种连接器可以确保电气连接的稳定性,防止因振动导致的接触不良。对于使用这种连接器的应用,建议在安装时仔细检查电线的规格和绝缘层的厚度,确保其符合该连接器的要求,以避免过载和短路的风险。

    兼容性和支持


    - 兼容零件:该终端连接器可以与其他TE品牌的零部件配合使用,如CRIMP-HT、CERTI-LOK DIE等。
    - 厂商支持:对于技术咨询和支持,可拨打厂商提供的电话+1 800 522 6752。厂商还提供了详尽的技术文档,包括产品图纸和CAD文件,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:连接器安装后电气连接不稳定。
    - 解决方案:检查电线规格和绝缘层厚度是否符合要求,确认安装方法正确,如有必要,使用合适的工具进行压接。

    - 问题二:产品长时间使用后出现松动。
    - 解决方案:定期检查并紧固螺丝,确保电气连接稳定。

    总结和推荐


    综上所述,PIDG Spade Tongue Terminal凭借其卓越的性能和广泛的适用范围,成为市场上一款优秀的电子元件。其坚固的设计和高度的标准化使其成为多种应用的理想选择。如果你需要一个可靠且高效的电气连接解决方案,强烈推荐使用这款产品。

327717参数

参数
长*宽*高 5.54mm(宽度)*840μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

327717厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

327717数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 327717 327717数据手册

327717封装设计

查看详情并下载
Symbol
Footprint
3D Model
