NB24322001

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-NB24322001
供应商: 期货订购
标准整包数: 10

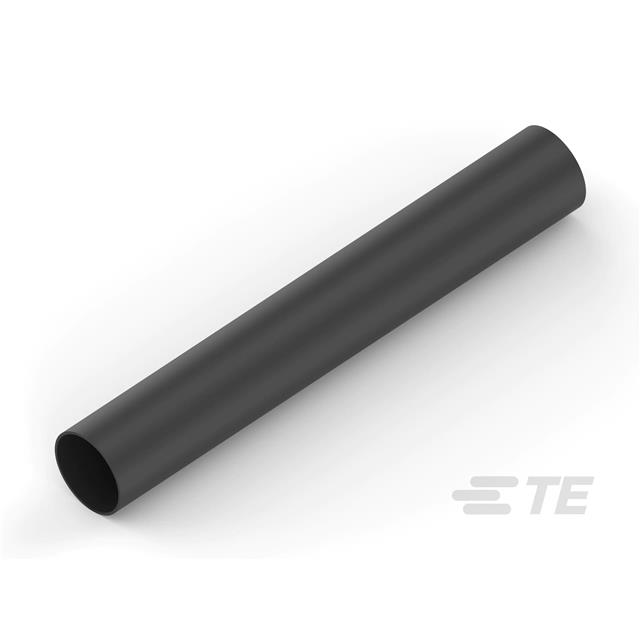

TE CONNECTIVITY 热缩管 NB24322001

NB24322001概述

    电子元器件产品技术手册:TAT-125型热缩管

    产品简介


    TAT-125是一种具有2:1收缩比率的热缩管,属于粘合剂衬里、柔性聚烯烃材质。这种材料因其卓越的性能在多种应用领域得到了广泛应用,如电线绝缘保护、组件防护、密封和维修等。产品主要通过热缩过程实现密封和保护功能,尤其适用于需要防潮、防腐蚀的应用环境。

    技术参数


    - 收缩比:2:1
    - 最小收缩温度:95°C(203°F)
    - 完全恢复温度:121°C(250°F)
    - 工作温度范围:-55°C至110°C(-67°F至230°F)
    - 电压等级:600V,125°C
    | 规格 | 内径(英寸) | 收缩内径(英寸) | 收缩后壁厚(英寸) | 粘合层厚度(英寸) |

    | 1/8 | 0.125 | 0.062 | 0.027 | 0.009 |
    | 3/16 | 0.187 | 0.093 | 0.028 | 0.010 |
    | 1/4 | 0.250 | 0.125 | 0.029 | 0.005 |
    | 3/8 | 0.375 | 0.187 | 0.029 | 0.005 |
    | 1/2 | 0.500 | 0.250 | 0.030 | 0.006 |
    | 3/4 | 0.750 | 0.375 | 0.035 | 0.006 |
    | 1 | 1.000 | 0.500 | 0.042 | 0.008 |
    | 1 1/2 | 1.500 | 0.750 | 0.047 | 0.011 |

    产品特点和优势


    - 粘合剂衬里:提供良好的机械强度和剪切力抗性。
    - 防水性能:粘合剂能够适应各种塑料、橡胶和金属表面,形成可靠的环境密封。
    - 柔韧性:在不同弯曲情况下仍能保持良好的密封性能。
    - RoHS合规:符合环保要求。

    应用案例和使用建议


    TAT-125热缩管广泛应用于电气连接点的密封、接线盒的防护、线束及电缆线缆端头的绝缘处理等。根据实际应用需求选择合适的尺寸,并确保在安装过程中保持良好的热缩效果,避免受潮导致的故障。

    兼容性和支持


    产品已获得美国UL认证、军用标准及Raychem公司的RW-3032认证,适用于广泛的电气设备。制造商提供详细的技术支持和售后服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 安装时无法达到完全收缩状态
    - 检查热缩炉温度设置,确保在推荐范围内。
    2. 粘合层没有牢固附着
    - 确保表面清洁无尘,无油污,热缩前加热一段时间预处理。
    3. 产品表面出现气泡
    - 避免快速加热,均匀缓慢地进行热缩,排除内部空气。

    总结和推荐


    综上所述,TAT-125热缩管凭借其出色的性能、广泛的适用性和易于安装的特点,成为电线电缆保护的理想选择。我们强烈推荐此产品用于任何需要可靠绝缘和防护的应用场合。

NB24322001参数

参数
零件状态 在售
包装方式 盒装

NB24322001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB24322001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY NB24322001 NB24322001数据手册
