7-1617748-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 7-1617748-9
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 7-1617748-9

7-1617748-9概述


    产品简介

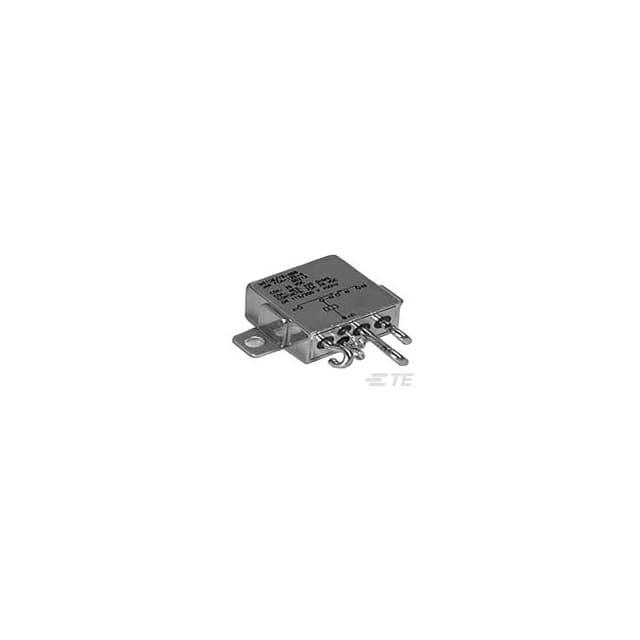

    CII Mid-Range Relays
    CII Mid-Range Relays是适用于多种应用的高性能继电器。该系列主要包括FCA-125型号,额定电流为25安培(A),提供单极双掷(SPDT)触点配置。这些继电器广泛应用于工业自动化、电信设备、汽车电子等领域。

    技术参数


    - 额定电流: 25 A
    - 触点类型: SPDT
    - 线圈电压: 6 VDC、12 VDC、28 VDC、48 VDC、115 VAC(400 Hz)、115 VAC(50/400 Hz)
    - 接触器额定值:
    - 电阻负载: 50 A @ 28 VDC、25 A @ 115 VAC
    - 电感负载: 10 A @ 115 VAC、20 A @ 115 VAC
    - 电机负载: 50 A @ 28 VDC、10 A @ 115 VAC
    - 灯负载: 50 A @ 28 VDC、5 A @ 115 VAC
    - 过载电流: 直流60 A、交流80 A(400 Hz)
    - 破坏电流: 直流60 A、交流100 A(400 Hz)
    - 温度范围: -70°C 至 +125°C
    - 重量: 最大1.6盎司(约45.4克)

    产品特点和优势


    - 密封设计: 全焊接结构和气密封装,确保长期稳定运行。
    - 磁力驱动: 永久磁铁驱动,提高触点压力和可靠性。
    - 高接触寿命: 银镉氧化物镀金触点,确保长时间稳定运行。
    - 多种电压支持: 支持多种直流和交流电压输入,适应不同应用场景。

    应用案例和使用建议


    应用案例
    FCA-125系列广泛用于需要频繁开关的大功率应用场合,例如:
    - 工业自动化控制:如工厂生产线上的设备启动与停止控制。
    - 电信设备:用于电信网络中的信号切换。
    - 汽车电子:例如电动车窗和座椅调节系统。
    使用建议
    - 在选择使用FCA-125时,根据具体的应用负载来确定合适的触点类型和额定电流。
    - 确保连接稳定,避免因接触不良导致发热或损坏。
    - 注意环境温度和湿度,确保在规定的温度范围内运行,以保持性能稳定性。

    兼容性和支持


    FCA-125系列支持多种电气接口,具有良好的兼容性,可与其他标准电气设备配套使用。此外,制造商提供全面的技术支持和服务,包括安装指导和故障排除。

    常见问题与解决方案


    1. 问题: 触点出现粘连现象。
    - 解决方案: 检查负载是否超出额定值,清洁触点并检查是否有外部干扰。

    2. 问题: 继电器无法正常吸合。
    - 解决方案: 确认电源电压是否在规定范围内,检查电路连接是否正确。

    3. 问题: 触点磨损严重。
    - 解决方案: 定期检查并更换磨损的触点,确保运行稳定。

    总结和推荐


    CII Mid-Range Relays FCA-125系列以其高可靠性、广泛适用性和良好的电气性能,在众多应用中表现出色。无论是工业自动化还是通信设备,这款继电器都能提供稳定可靠的性能。建议在需要处理大电流和频繁操作的应用中使用此系列继电器。

7-1617748-9参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
零件状态 在售
包装方式 盒装

7-1617748-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1617748-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 7-1617748-9 7-1617748-9数据手册

7-1617748-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 690.4098 ¥ 5737.4357
4+ $ 363.7851 ¥ 2979.0379
8+ $ 255.9958 ¥ 2096.3504
12+ $ 250.8685 ¥ 2054.3629
16+ $ 250.8685 ¥ 2054.3629
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5737.43
直接购买
加入购物车
