首页  >  产品百科  >  5-794628-0

5-794628-0

厂牌: TE CONNECTIVITY
产品描述: 20pin 3mm 2 3mm Header,Locking Ramp 5A 380nm 金 黑色 贴片安装 15.63mm(高度)
供应商型号: 571-5-794628-0
供应商: Mouser
标准整包数: 1

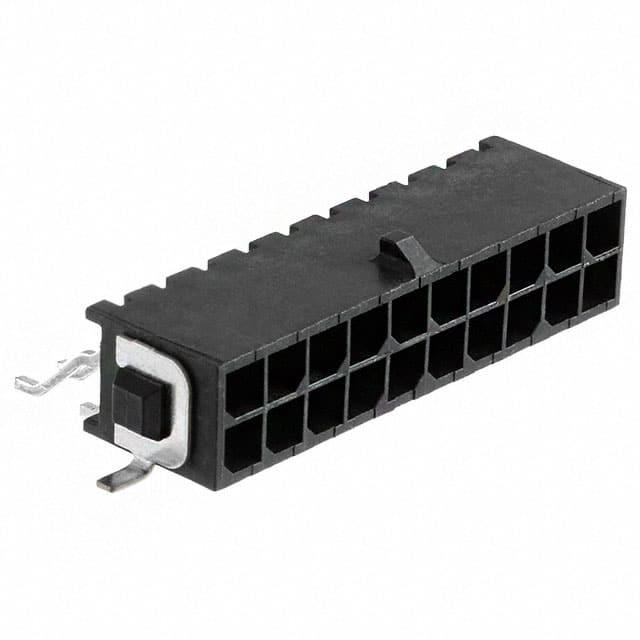

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-794628-0

5-794628-0概述


    产品简介


    本文将详细介绍一款来自TE Connectivity的产品——型号为794628的微型Mate-n-Lok连接器。该连接器是一种双排式表面贴装连接器,设计用于电子设备中的信号传输。794628连接器具有高可靠性、紧凑尺寸及易于安装的特点,适用于各种工业控制、通讯设备及消费电子产品。

    技术参数


    | 参数名称 | 具体值 |

    | 尺寸 | 高:5.48 mm - 36.86 mm |
    | 引脚数量 | 20 |
    | 材料 | 接触部分:黄铜 |
    外壳:UL 94 V-0阻燃尼龙 |
    锁定装置:磷青铜 |
    | 接触部分电镀 | 0.38 µm金层,2.54 µm镍层 |
    | 焊尾电镀 | 2.54 µm锡铅合金 |
    | 支持电气特性 | 最大电流:1.5 A |
    | 工作温度范围 | -40°C 至 +105°C |

    产品特点和优势


    794628连接器以其独特的设计和高可靠性的制造工艺,使其在众多应用中表现出色。它采用表面贴装技术(SMT),简化了安装过程,并提高了连接器的抗振动能力。其双排结构设计增加了接触点的数量,提高了数据传输速率。此外,连接器采用了耐高温的外壳材料,适合于苛刻的工业环境中使用。

    应用案例和使用建议


    该连接器广泛应用于自动化设备、仪器仪表及家用电器中。例如,在工业控制系统的信号传输环节,794628连接器能提供稳定的数据传输,确保系统的正常运行。对于工程师而言,使用该连接器时建议在PCB设计阶段充分考虑焊接点的位置和间距,以确保良好的焊接质量和稳定性。

    兼容性和支持


    TE Connectivity提供了丰富的技术支持文档和资源,包括安装指南、使用手册和技术支持服务。这些资源能够帮助用户更好地理解和使用该连接器。同时,794628连接器也具有较好的兼容性,能够与多种电子元器件和设备无缝对接,满足用户的多样化需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固安装到PCB上 | 检查焊盘尺寸是否符合要求,重新焊接 |
    | 信号传输不稳定 | 检查引脚是否有损坏或腐蚀现象,重新更换连接器 |
    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合要求,重新焊接 |

    总结和推荐


    总体来看,794628微型Mate-n-Lok连接器凭借其紧凑的设计、优异的性能和广泛的适用性,成为了一款值得信赖的产品。对于需要在小型化、高性能环境中进行数据传输的应用场合,推荐选用这款连接器。其高可靠性和良好的技术支持也使得它成为了市场上极具竞争力的选择。

5-794628-0参数

参数
针脚数 20pin
间距-配接 3mm
排数 2
排距 3mm
额定电流 5A
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
类型 Header,Locking Ramp
防护等级 -
颜色 黑色
长*宽*高 15.63mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5-794628-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-794628-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-794628-0 5-794628-0数据手册

5-794628-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7515 ¥ 73.9502
10+ $ 6.864 ¥ 58.0008
25+ $ 6.426 ¥ 54.2997
50+ $ 6.2208 ¥ 52.5658
100+ $ 5.6052 ¥ 47.3639
150+ $ 4.5036 ¥ 38.0554
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.95
