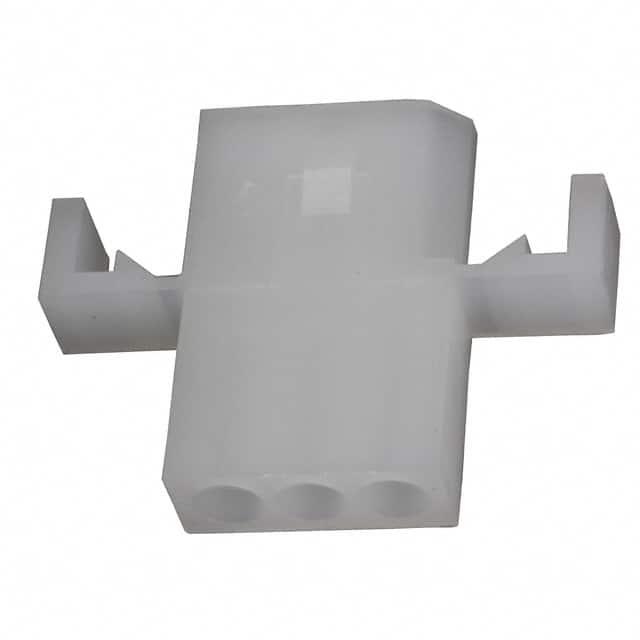

770326-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 1 3pin 滑锁 Male or Female 压接 自然色 卡入式安装,按扣安装,面板安装 25.53mm(长度)*19.69mm(高度)
供应商型号: N-770326-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 770326-1

770326-1概述

    #

    产品简介


    这款矩形电源连接器(型号为770326-1)是一款专为商业用途设计的矩形电源连接器,适用于电线到电线的连接。它具有3个位置,中心线(间距)为3.68 mm,采用商业插针和插座连接器。这款连接器广泛应用于电力传输及控制设备中,确保稳定的电源供应和信号传输。

    技术参数


    - 中心线(间距): 3.68 mm
    - 位数: 3
    - 连接器系统: 线到线
    - 可密封性: 不可密封
    - 接触件特性:
    - 接触件类型: 插座
    - 接触件端接方式: 压接
    - 电气特征:
    - 工作电压: 250 VDC
    - 插入力: 17.8 Newton
    - 工作温度范围: -55 – 105 °C
    - 包装数量: 单个包装
    - 兼容的绝缘直径范围: 1.27 – 2.79 mm
    - 使用环境: -55 – 105 °C,满足各种恶劣环境需求

    产品特点和优势


    这款矩形电源连接器具备多种优势,例如高稳定性和可靠性,以及能够在极端环境下正常工作的能力。其紧凑的设计使其适用于狭小空间的应用,而其坚固的材料(尼龙)提供了优秀的抗老化和抗腐蚀性能。此外,它的兼容性使得它可以方便地与多种线缆类型配合使用,从而在不同场景下灵活应用。

    应用案例和使用建议


    应用案例
    - 工业控制: 在自动化设备和控制系统中,这种连接器可用于连接电源和信号传输线路。
    - 交通工具: 如汽车、船舶和航空器,这些领域中需要能够承受高振动和极端温度变化的可靠连接器。
    - 通信设备: 用于基站和其他电信设备的电源连接,保证通信设备的稳定运行。
    使用建议
    - 环境适应性: 在高温、低温或者有振动的情况下使用时,要确保正确的安装和固定,以避免松动或损坏。
    - 安装注意事项: 进行安装时,应选择合适的压接工具,确保压接的质量,避免由于压接不当导致的接触不良。

    兼容性和支持


    该款连接器与多种线缆类型兼容,可以与各种工业标准的线缆连接器一起使用。厂商提供了全面的技术支持和售后服务,可通过电话 +86 400 820 6015 获取更多帮助。

    常见问题与解决方案


    - 问题1: 插入力过高
    - 解决办法: 检查压接工具是否正确使用,必要时更换压接工具。

    - 问题2: 接触不良
    - 解决办法: 检查压接质量,重新压接确保接触良好。
    - 问题3: 温度范围内出现故障
    - 解决办法: 确保在规定的温度范围内使用,如遇特殊情况,考虑使用专用防护措施。

    总结和推荐


    综上所述,这款770326-1矩形电源连接器凭借其优良的电气性能、出色的物理特性及适用范围广泛的特点,在工业控制、交通工具和通信设备等领域具有显著的优势。对于需要稳定可靠连接器的场合,推荐使用这款产品。

770326-1参数

参数
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
长*宽*高 25.53mm(长度)*19.69mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

770326-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770326-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770326-1 770326-1数据手册

770326-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
