5-2176364-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 15KΩ ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 400μm(高度)
供应商型号: N-5-2176364-0
供应商: 云汉优选
标准整包数: 5000

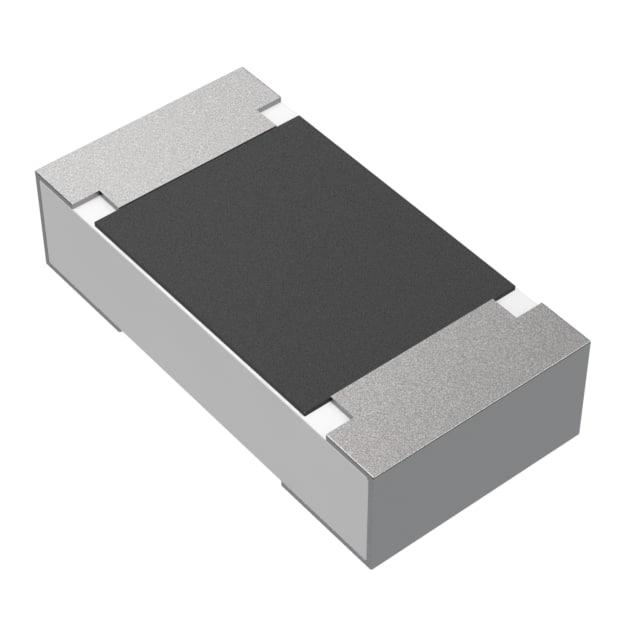

TE CONNECTIVITY 贴片电阻 5-2176364-0

5-2176364-0概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    1. 产品简介


    TE Connectivity推出了这款符合AEC-Q200标准的SMD薄膜精密电阻器系列——RQ73,它是一系列高精度芯片电阻,适用于汽车、医疗设备、测量仪器及工业应用等多个领域。此系列产品继承了RN73的成功经验,采用高纯度材料并通过激光修整以实现精确的容差值。此外,其独特的抗腐蚀保护层结合低温度系数(TCR),使其成为在严苛环境下稳定工作的理想选择。

    2. 技术参数


    | 类型 | RQ73 1E | RQ73 1J | RQ73 2A | RQ73 2B |

    | 尺寸 | 0402 | 0603 | 0805 | 1206 |
    | 阻值范围 | 40R ~ 35K | 40R ~ 130K | 10R ~ 350K | 10R ~ 1M0 |
    | 温度系数 | ±10PPM/°C |
    | 最大功率 (Tamb=85°C) | 0.0625W | 0.15W | 0.2W | 0.4W |
    | 最大工作电压 (DC或RMS) | 50V | 75V | 100V | 200V |
    | 最大过载电压 (DC或RMS) | 100V | 150V | 200V | 400V |
    | 工作温度范围 | -55°C 至 155°C |

    3. 产品特点和优势


    - 高精度:激光修整技术和紧密的TCR确保了卓越的精度和稳定性。
    - 可靠性强:通过多项严格测试,如硫化测试、高温老化测试、湿度耐受性测试等,证明了其长期可靠运行的能力。
    - 环保合规:符合RoHS标准,并且具有硫化抵抗能力。
    - 多样化尺寸:提供多种尺寸选项(0402至1206),以适应不同的电路设计需求。

    4. 应用案例和使用建议


    - 应用案例:典型应用包括车载电子系统、医疗监测装置以及工业自动化控制系统。
    - 使用建议:
    - 在安装过程中避免施加过度冲击或振动。
    - 确保良好的通风条件来防止过热现象发生。
    - 定期检查产品的可焊性和其他性能指标,以便及时发现潜在问题。

    5. 兼容性和支持


    TE Connectivity为用户提供全面的技术支持服务,包括在线帮助资源(www.te.com/help)。此外,该产品与大多数主流电子产品制造商的产品保持良好兼容性,使得集成变得更加简单快捷。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接不良 | 检查焊接温度曲线是否正确设置;确保使用无铅焊锡膏并遵循推荐的焊接条件。 |
    | 温漂过大 | 检查电阻选型是否满足要求;考虑增加额外屏蔽措施降低外部环境影响。 |

    7. 总结和推荐


    综上所述,TE Connectivity推出的RQ73系列SMD薄膜精密电阻凭借其出色的电气特性和广泛的适用范围,在多个行业中展现出强大的竞争优势。无论是对于需要极高精度还是恶劣工作环境的应用场景来说,都是一个值得信赖的选择。因此,我们强烈推荐这一产品给所有寻求高性能电子元器件的专业人士。

5-2176364-0参数

参数
电阻值 15KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 400μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

5-2176364-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176364-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176364-0 5-2176364-0数据手册

5-2176364-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1982 ¥ 1.6849
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 8424.5
