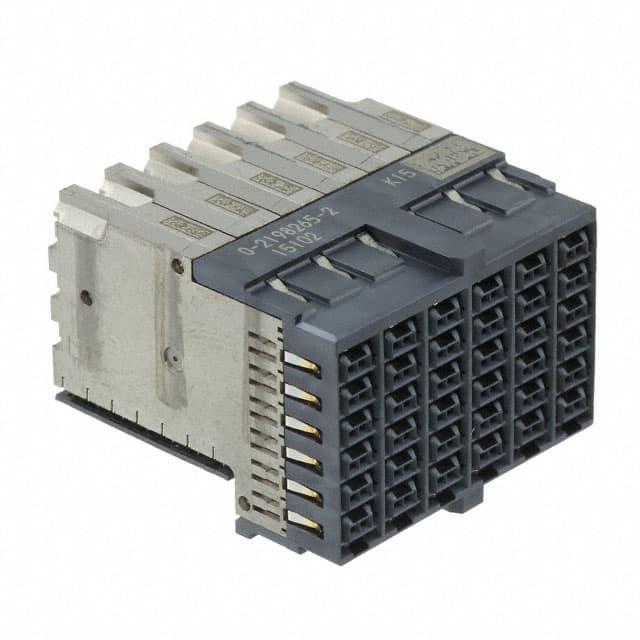

2198265-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn High Speed RCP 72Signal/36Ground POS Press Fit RA Thru-Hole Tube
供应商型号: N-2198265-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 2198265-2

2198265-2概述

    STRADA Whisper Backplane Connectors:高效能数据传输解决方案

    产品简介


    TE Connectivity(TE)推出的STRADA Whisper背板连接器是针对高带宽需求设计的高性能解决方案。这些连接器主要用于服务器、存储系统、交换机、路由器和无线基础设施等领域。STRADA Whisper连接器家族的设计旨在满足终端客户对于高速度、高带宽系统的需求,能够提供56 Gbps的惊人传输速度,并且可扩展至高达112 Gbps,为未来的系统升级提供了极大的便利。

    技术参数


    - 传输速率:最高可达56 Gbps,未来甚至可以扩展到112 Gbps。
    - 插入损耗:小于1 dB且在20 GHz频率范围内线性增长。
    - 回波损耗:在12.5 GHz时功率和远端串扰低于-50 dB。
    - 共模阻抗控制:贯穿整个连接器,包括安装区域和接口区域。
    - 信号完整性:即使在未插接状态下保持25 Gbps的优异性能。
    - 结构特性:提供100欧姆和85欧姆版本,以适应不同系统阻抗要求。
    - 屏蔽性能:每个差分对周围有六个接地连接点,提供卓越的信号完整性和电磁干扰(EMI)防护。

    产品特点和优势


    STRADA Whisper连接器家族的主要优势在于其卓越的信号完整性和鲁棒性。连接器采用了折叠信号针并由强大的C形保护罩包围,同时采用了最新的“眼针技术”(Eye-of-Needle Technology),显著降低了信号针之间的串扰。此外,连接器可以处理1.5 mm的分离状态,而不会影响其性能。这种设计使产品在各种应用环境中都具有极高的可靠性和灵活性。

    应用案例和使用建议


    STRADA Whisper连接器特别适合用于服务器、存储系统、交换机、路由器和无线基础设施等领域。具体应用如大型数据中心的服务器间互联,或者通信设备的内部连接。建议在设计此类连接器时考虑信号完整性的要求,确保足够的屏蔽和接地配置。同时,可以根据实际需求选择不同类型的连接器配置,例如直角插座或垂直头。

    兼容性和支持


    TE Connectivity为STRADA Whisper产品系列提供了多种配置选项,包括标准型、正交型(适用于中间平面结构)、直接插拔正交型(DPO)和电缆型。这些配置允许在不同的应用环境下灵活部署。厂商还提供了丰富的支持工具,如S参数模型、布线设计指南和应用说明,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    1. 问题:在高频率下插入损耗较高。
    - 解决方法:通过优化电路布局和信号走线设计,减少不必要的阻抗不匹配。

    2. 问题:系统噪声较高。
    - 解决方法:加强系统的接地设计,提高屏蔽效果,减少外部干扰。

    3. 问题:插拔过程中出现信号中断。
    - 解决方法:确保正确的插拔力和角度,避免过度弯曲或挤压信号引脚。

    总结和推荐


    STRADA Whisper背板连接器凭借其卓越的传输性能、出色的信号完整性和强大的鲁棒性,在数据中心和通信基础设施等高端应用领域具备明显的优势。这些连接器非常适合那些需要高带宽、低延迟和高可靠性的应用场景。强烈推荐使用STRADA Whisper连接器,以确保您的系统能够在未来的网络需求中持续保持领先。

2198265-2参数

参数
长*宽*高 26.9mm(长度)*28mm(高度)
安装方式 中心安装,板安装,梁安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

2198265-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2198265-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2198265-2 2198265-2数据手册

2198265-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
